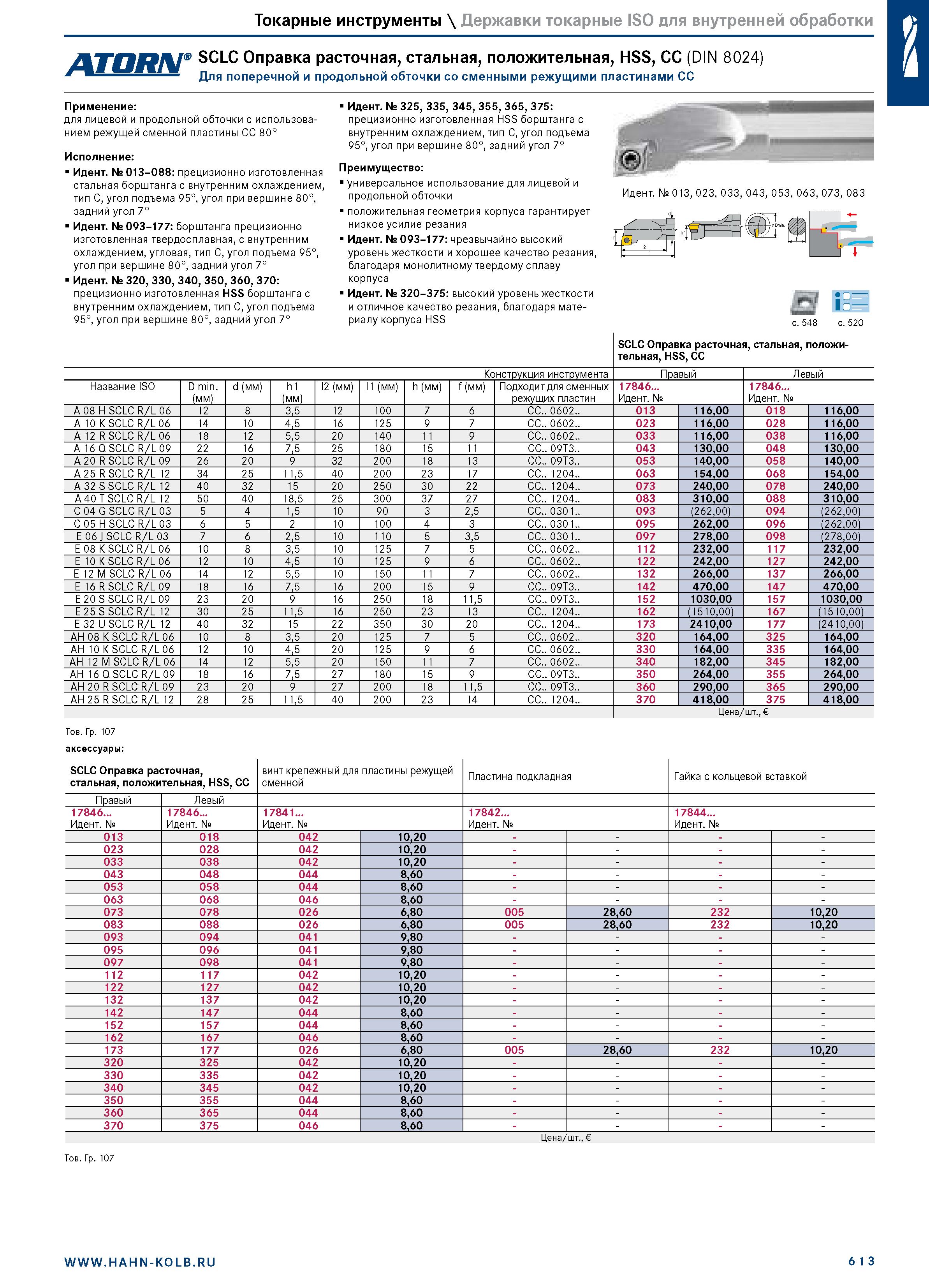

Токарные инструменты \ Державки токарные ISO для внутренней обработки SCLC Оправка расточная, стальная, положительная, HSS, CC (DIN 8024) Для поперечной и продольной обточки со сменными режущими пластинами CC Применение: для лицевой и продольной обточки с использованием режущей сменной пластины CC 80° Исполнение: Идент. № 013-088: прецизионно изготовленная стальная борштанга с внутренним охлаждением, тип C, угол подъема 95°, угол при вершине 80°, задний угол 7° Идент. № 093-177: борштанга прецизионно изготовленная твердосплавная, с внутренним охлаждением, угловая, тип C, угол подъема 95°, угол при вершине 80°, задний угол 7° Идент. № 320, 330, 340, 350, 360, 370: прецизионно изготовленная HSS борштанга с внутренним охлаждением, тип C, угол подъема 95°, угол при вершине 80°, задний угол 7° Идент. № 325, 335, 345, 355, 365, 375: прецизионно изготовленная HSS борштанга с внутренним охлаждением, тип C, угол подъема 95°, угол при вершине 80°, задний угол 7° Преимущество: универсальное использование для лицевой и продольной обточки положительная геометрия корпуса гарантирует низкое усилие резания Идент. № 093-177: чрезвычайно высокий уровень жесткости и хорошее качество резания, благодаря монолитному твердому сплаву корпуса Идент. № 320-375: высокий уровень жесткости и отличное качество резания, благодаря материалу корпуса HSS Идент. № 013, 023, 033, 043, 053, 063, 073, 083 1сг Конструкция инструмента Правый Левый Название ISO D min. (мм) d (мм) h1 (мм) l2 (мм) l1 (мм) h (мм) f (мм) Подходит для сменных режущих пластин 17846... Идент. № 17846... Идент. № A 08 H SCLC R/L 06 12 8 3,5 12 100 7 6 CC.. 0602.. 013 116,00 018 116,00 A 10 K SCLC R/L 06 14 10 4,5 16 125 9 7 CC.. 0602.. 023 116,00 028 116,00 A 12 R SCLC R/L 06 18 12 5,5 20 140 11 9 CC.. 0602.. 033 116,00 038 116,00 A 16 Q SCLC R/L 09 22 16 7,5 25 180 15 11 CC.. 09T3.. 043 130,00 048 130,00 A 20 R SCLC R/L 09 26 20 9 32 200 18 13 CC.. 09T3.. 053 140,00 058 140,00 A 25 R SCLC R/L 12 34 25 11,5 40 200 23 17 CC.. 1204.. 063 154,00 068 154,00 A 32 S SCLC R/L 12 40 32 15 20 250 30 22 CC.. 1204.. 073 240,00 078 240,00 A 40 T SCLC R/L 12 50 40 18,5 25 300 37 27 CC.. 1204.. 083 310,00 088 310,00 C 04 G SCLC R/L 03 5 4 1,5 10 90 3 2,5 CC.. 0301.. 093 (262,00) 094 (262,00) C 05 H SCLC R/L 03 6 5 2 10 100 4 3 CC.. 0301.. 095 262,00 096 (262,00) E 06 J SCLC R/L 03 7 6 2,5 10 110 5 3,5 CC.. 0301.. 097 278,00 098 (278,00) E 08 K SCLC R/L 06 10 8 3,5 10 125 7 5 CC.. 0602.. 112 232,00 117 232,00 E 10 K SCLC R/L 06 12 10 4,5 10 125 9 6 CC.. 0602.. 122 242,00 127 242,00 E 12 M SCLC R/L 06 14 12 5,5 10 150 11 7 CC.. 0602.. 132 266,00 137 266,00 E 16 R SCLC R/L 09 18 16 7,5 16 200 15 9 CC.. 09T3.. 142 470,00 147 470,00 E 20 S SCLC R/L 09 23 20 9 16 250 18 11,5 CC.. 09T3.. 152 1030,00 157 1030,00 E 25 S SCLC R/L 12 30 25 11,5 16 250 23 13 CC.. 1204.. 162 (1510,00) 167 (1510,00) E 32 U SCLC R/L 12 40 32 15 22 350 30 20 CC.. 1204.. 173 2410,00 177 (2410,00) AH 08 K SCLC R/L 06 10 8 3,5 20 125 7 5 CC.. 0602.. 320 164,00 325 164,00 AH 10 K SCLC R/L 06 12 10 4,5 20 125 9 6 CC.. 0602.. 330 164,00 335 164,00 AH 12 M SCLC R/L 06 14 12 5,5 20 150 11 7 CC.. 0602.. 340 182,00 345 182,00 AH 16 Q SCLC R/L 09 18 16 7,5 27 180 15 9 CC.. 09T3.. 350 264,00 355 264,00 AH 20 R SCLC R/L 09 23 20 9 27 200 18 11,5 CC.. 09T3.. 360 290,00 365 290,00 AH 25 R SCLC R/L 12 28 25 11,5 40 200 23 14 CC.. 1204.. 370 418,00 375 418,00 SCLC Оправка расточная, стальная, положительная, HSS, CC Цена/шт., Тов. Гр. 107 аксессуары: SCLC Оправка расточная, стальная, положительная, HSS, CC винт крепежный для пластины режущей сменной Пластина подкладная Гайка с кольцевой вставкой Правый Левый 17846... 17846... 17841... 17842... 17844... Идент. № Идент. № Идент. № Идент. № Идент. № 013 018 042 10,20 - - - - 023 028 042 10,20 - - - - 033 038 042 10,20 - - - - 043 048 044 8,60 - - - - 053 058 044 8,60 - - - - 063 068 046 8,60 - - - - 073 078 026 6,80 005 28,60 232 10,20 083 088 026 6,80 005 28,60 232 10,20 093 094 041 9,80 - - - - 095 096 041 9,80 - - - - 097 098 041 9,80 - - - - 112 117 042 10,20 - - - - 122 127 042 10,20 - - - - 132 137 042 10,20 - - - - 142 147 044 8,60 - - - - 152 157 044 8,60 - - - - 162 167 046 8,60 - - - - 173 177 026 6,80 005 28,60 232 10,20 320 325 042 10,20 - - - - 330 335 042 10,20 - - - - 340 345 042 10,20 - - - - 350 355 044 8,60 - - - - 360 365 044 8,60 - - - - 370 375 046 8,60 - - - - Цена/шт., Тов. Гр. 107 с. 548 с. 520 6 1 3
