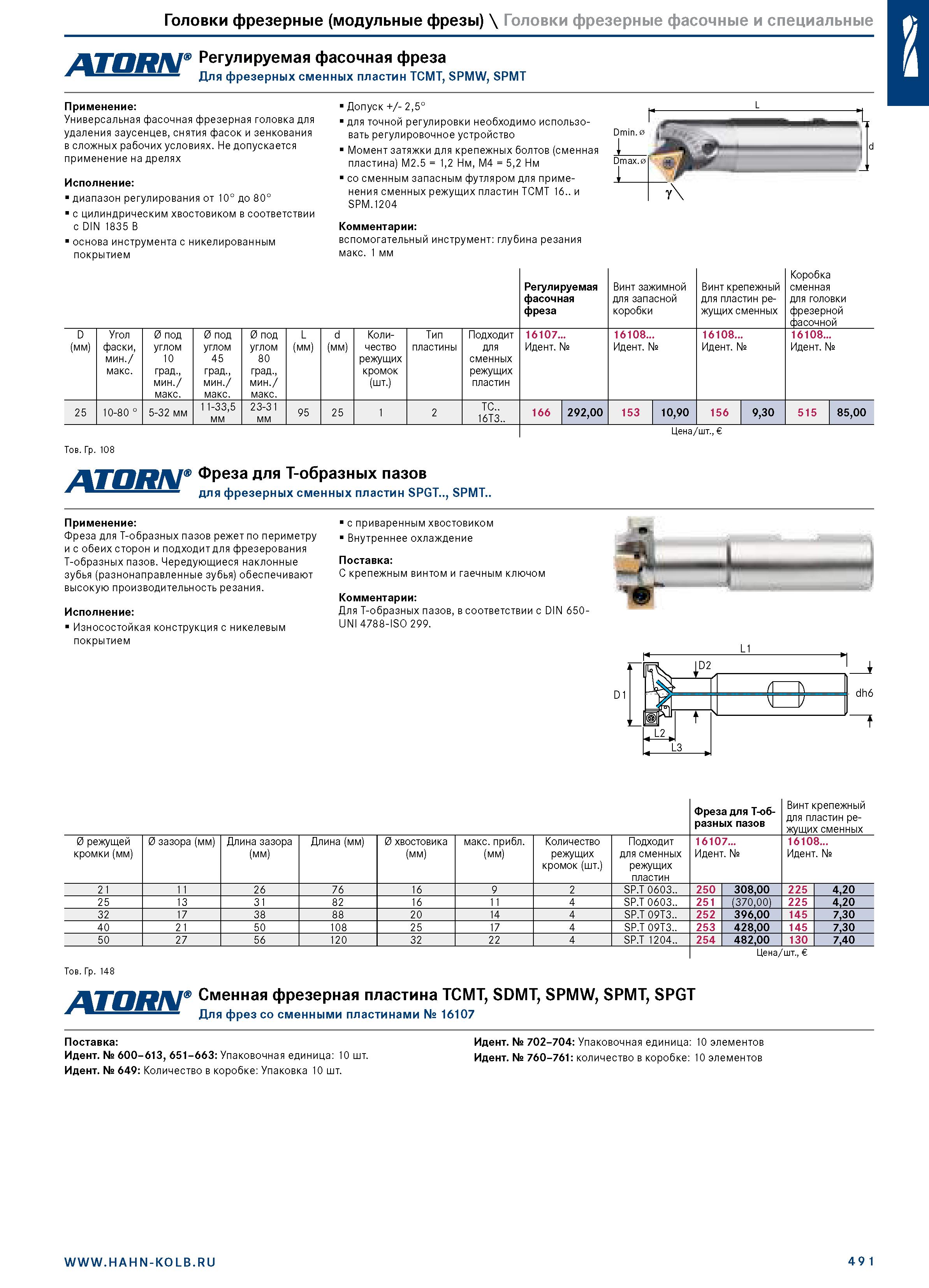

Головки фрезерные (модульные фрезы) \ Головки фрезерные фасочные и специальные Регулируемая фасочная фреза Для фрезерных сменных пластин TCMT, SPMW, SPMT Применение: Универсальная фасочная фрезерная головка для удаления заусенцев, снятия фасок и зенкования в сложных рабочих условиях. Не допускается применение на дрелях Исполнение: диапазон регулирования от 10° до 80° с цилиндрическим хвостовиком в соответствии с DIN 1835 B основа инструмента с никелированным покрытием Допуск +/- 2,5° для точной регулировки необходимо использовать регулировочное устройство Момент затяжки для крепежных болтов (сменная пластина) M2.5 = 1,2 Нм, М4 = 5,2 Нм со сменным запасным футляром для применения сменных режущих пластин TCMT 16.. и SPM.1204 Комментарии: вспомогательный инструмент: глубина резания макс. 1 мм Регулируемая фасочная фреза Винт зажимной для запасной коробки Винт крепежный для пластин режущих сменных Коробка сменная для головки фрезерной фасочной D (мм) Угол 0 под 0 под 0 под фаски, углом углом углом мин./ 10 45 80 макс. град., град., град., мин./ мин./ мин./ макс. макс. макс. 10-80 ° 5-32 мм 11-33,5 мм 23-31 мм L (мм) d (мм) Коли- чество режущих кромок (шт.) Тип пластины Подходит для сменных режущих пластин 16107... Идент. № 16108... Идент. № 16108... Идент. № 16108... Идент. № 25 95 25 TC.. 16T3.. 166 292,00 153 10,90 156 9,30 515 85,00 Цена/шт., Тов. Гр. 108 ATORN Фреза для Т-образных пазов для фрезерных сменных пластин SPGT.., SPMT.. Применение: Фреза для Т-образных пазов режет по периметру и с обеих сторон и подходит для фрезерования T-образных пазов. Чередующиеся наклонные зубья (разнонаправленные зубья) обеспечивают высокую производительность резания. Исполнение: Износостойкая конструкция с никелевым покрытием с приваренным хвостовиком Внутреннее охлаждение Поставка: С крепежным винтом и гаечным ключом Комментарии: Для T-образных пазов, в соответствии с DIN 650-UNI 4788-ISO 299. D1 ID2 L3 dh6 d 2 L1 Фреза для Т-образных пазов Винт крепежный для пластин режущих сменных 0 режущей кромки (мм) 0 зазора (мм) Длина зазора (мм) Длина (мм) 0 хвостовика (мм) макс. прибл. (мм) Количество режущих кромок (шт.) Подходит для сменных режущих пластин 16107... Идент. № 16108... Идент. № 21 11 26 76 16 9 2 SP.T 0603.. 250 308,00 225 4,20 25 13 31 82 16 11 4 SP.T 0603.. 251 (370,00) 225 4,20 32 17 38 88 20 14 4 SP.T 09T3.. 252 396,00 145 7,30 40 21 50 108 25 17 4 SP.T 09T3.. 253 428,00 145 7,30 50 27 56 120 32 22 4 SP.T 1204.. 254 482,00 130 7,40 Цена/шт., Тов. Гр. 148 Сменная фрезерная пластина TCMT, SDMT, SPMW, SPMT, SPGT ж ш Для фрез со сменными пластинами № 16107 Поставка: Идент. № 600-613, 651-663: Упаковочная единица: 10 шт. Идент. № 649: Количество в коробке: Упаковка 10 шт. Идент. № 702-704: Упаковочная единица: 10 элементов Идент. № 760-761: количество в коробке: 10 элементов 49 1
