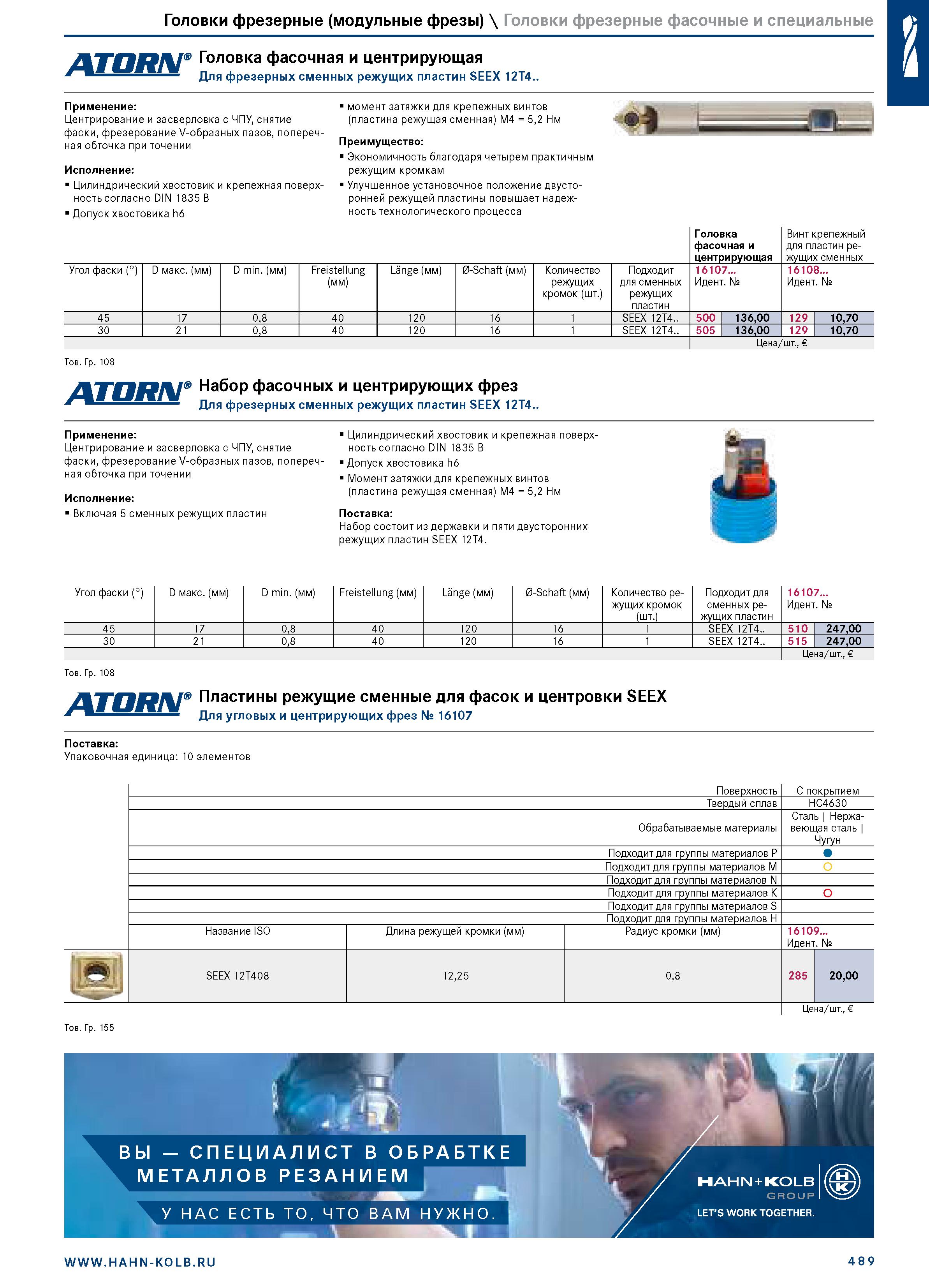

Головки фрезерные (модульные фрезы) \ Головки фрезерные фасочные и специальные Головка фасочная и центрирующая Для фрезерных сменных режущих пластин SEEX 12T4.. Применение: Центрирование и засверловка с ЧПУ, снятие фаски, фрезерование V-образных пазов, поперечная обточка при точении Исполнение: Цилиндрический хвостовик и крепежная поверхность согласно DIN 1835 B Допуск хвостовика h6 момент затяжки для крепежных винтов (пластина режущая сменная) M4 = 5,2 Нм Преимущество: Экономичность благодаря четырем практичным режущим кромкам Улучшенное установочное положение двусторонней режущей пластины повышает надежность технологического процесса I Головка фасочная и центрирующая Винт крепежный для пластин режущих сменных Угол фаски (°) D макс. (мм) D min. (мм) Freistellung (мм) Lange (мм) 0-Schaft (мм) Количество режущих кромок (шт.) Подходит для сменных режущих пластин 16107... Идент. № 16108... Идент. № 45 17 0,8 40 120 16 1 SEEX 12T4.. 500 136,00 129 10,70 30 21 0,8 40 120 16 1 SEEX 12T4.. 505 136,00 129 10,70 Тов. Гр. 108 Набор фасочных и центрирующих фрез я ш Для фрезерных сменных режущих пластин SEEX 12T4.. Цена/шт., Применение: Центрирование и засверловка с ЧПУ, снятие фаски, фрезерование V-образных пазов, поперечная обточка при точении Исполнение: Включая 5 сменных режущих пластин Цилиндрический хвостовик и крепежная поверхность согласно DIN 1835 B Допуск хвостовика h6 Момент затяжки для крепежных винтов (пластина режущая сменная) M4 = 5,2 Нм Поставка: Набор состоит из державки и пяти двусторонних режущих пластин SEEX 12T4. Угол фаски (°) D макс. (мм) D min. (мм) Freistellung (мм) Lange (мм) 0-Schaft (мм) Количество режущих кромок (шт.) Подходит для сменных режущих пластин 16107... Идент. № 45 17 0,8 40 120 16 1 SEEX 12T4.. 510 247,00 30 21 0,8 40 120 16 1 SEEX 12T4.. 515 247,00 Тов. Гр. 108 Цена/шт., Пластины режущие сменные для фасок и центровки SEEX ж ш Для угловых и центрирующих фрез № 16107 Поставка: Упаковочная единица: 10 элементов Поверхность С покрытием Твердый сплав HC4630 Обрабатываемые материалы Сталь Нержавеющая сталь Чугун Подходит для группы материалов P Подходит для группы материалов M О Подходит для группы материалов N Подходит для группы материалов K О Подходит для группы материалов S Подходит для группы материалов H Название ISO Длина режущей кромки (мм) Радиус кромки (мм) 16109... Идент. № Wj SEEX 12T408 12,25 0,8 285 20,00 Цена/шт., Тов. Гр. 155 489
