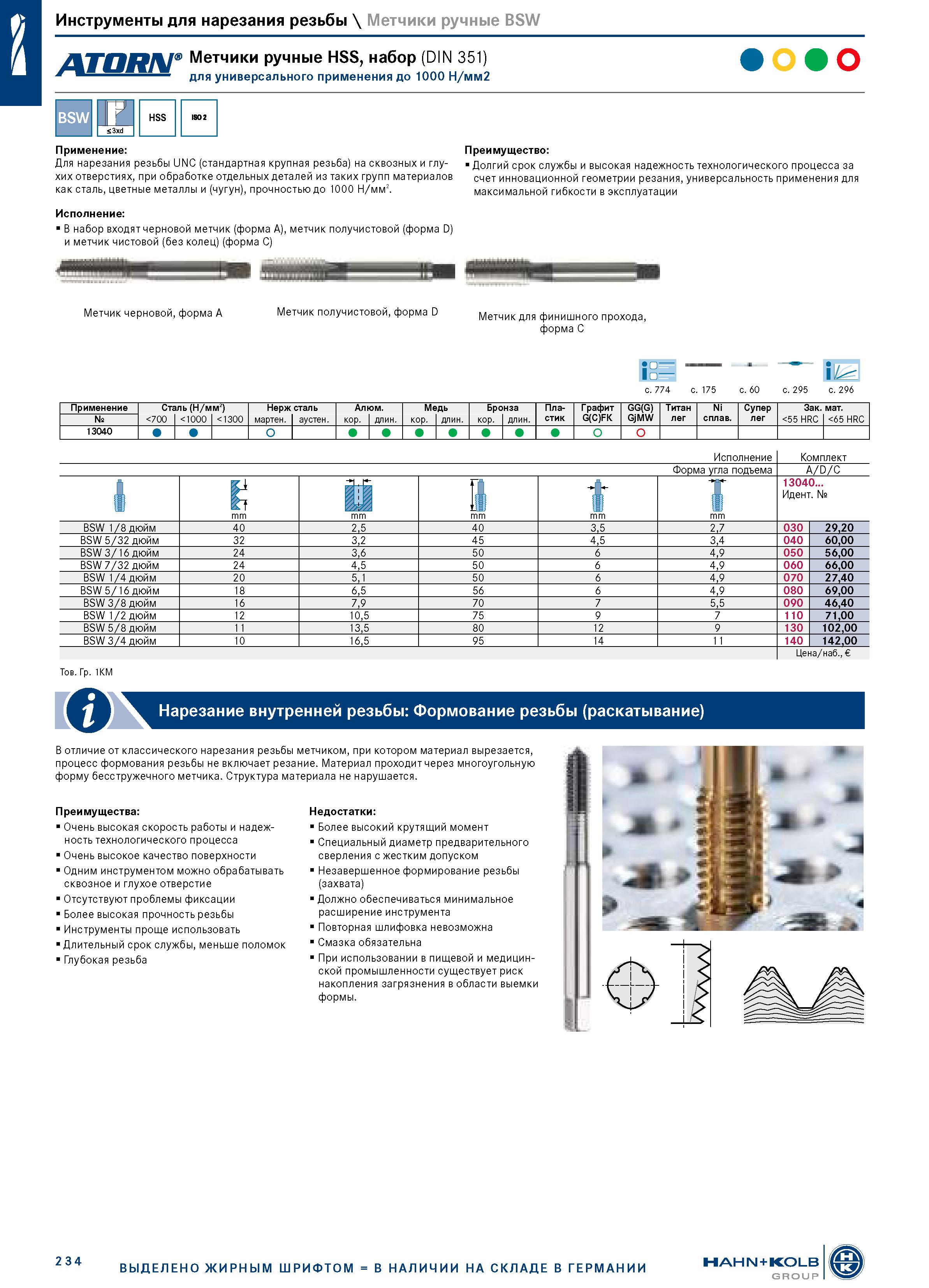

Инструменты для нарезания резьбы \ Метчики ручные BSW Метчики ручные HSS, набор (DIN 351) г ш для универсального применения до 1000 Н/мм2 Применение: Для нарезания резьбы UNC (стандартная крупная резьба) на сквозных и глухих отверстиях, при обработке отдельных деталей из таких групп материалов как сталь, цветные металлы и (чугун), прочностью до 1000 Н/мм2. Исполнение: В набор входят черновой метчик (форма A), метчик получистовой (форма D) и метчик чистовой (без колец) (форма C) Преимущество: Долгий срок службы и высокая надежность технологического процесса за счет инновационной геометрии резания, универсальность применения для максимальной гибкости в эксплуатации Метчик черновой, форма А Метчик получистовой, форма D Метчик для финишного прохода, форма C Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 13040 О Исполнение Форма угла подъема A/D/C 4 mm " mm I mm 13040... Идент. № ш mm BSW 1/8 дюйм 40 2,5 40 3,5 2,7 030 29,20 BSW 5/32 дюйм 32 3,2 45 4,5 3,4 040 60,00 BSW 3/16 дюйм 24 3,6 50 6 4,9 050 56,00 BSW 7/32 дюйм 24 4,5 50 6 4,9 060 66,00 BSW 1/4 дюйм 20 5,1 50 6 4,9 070 27,40 BSW 5/16 дюйм 18 6,5 56 6 4,9 080 69,00 BSW 3/8 дюйм 16 7,9 70 7 5,5 090 46,40 BSW 1/2 дюйм 12 10,5 75 9 7 110 71,00 BSW 5/8 дюйм 11 13,5 80 12 9 130 102,00 BSW 3/4 дюйм 10 16,5 95 14 11 140 142,00 Комплект Тов. Гр. 1KM Юн Нарезание внутренней резьбы: Формование резьбы (раскатывание) В отличие от классического нарезания резьбы метчиком, при котором материал вырезается, процесс формования резьбы не включает резание. Материал проходит через многоугольную форму бесстружечного метчика. Структура материала не нарушается. Преимущества: Очень высокая скорость работы и надежность технологического процесса Очень высокое качество поверхности Одним инструментом можно обрабатывать сквозное и глухое отверстие Отсутствуют проблемы фиксации Более высокая прочность резьбы Инструменты проще использовать Длительный срок службы, меньше поломок Глубокая резьба Недостатки: Более высокий крутящий момент Специальный диаметр предварительного сверления с жестким допуском Незавершенное формирование резьбы (захвата) Должно обеспечиваться минимальное расширение инструмента Повторная шлифовка невозможна Смазка обязательна При использовании в пищевой и медицинской промышленности существует риск накопления загрязнения в области выемки формы. Цена/наб., 234 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP с. 774 с. 175 с. 60 с. 295 с. 296
