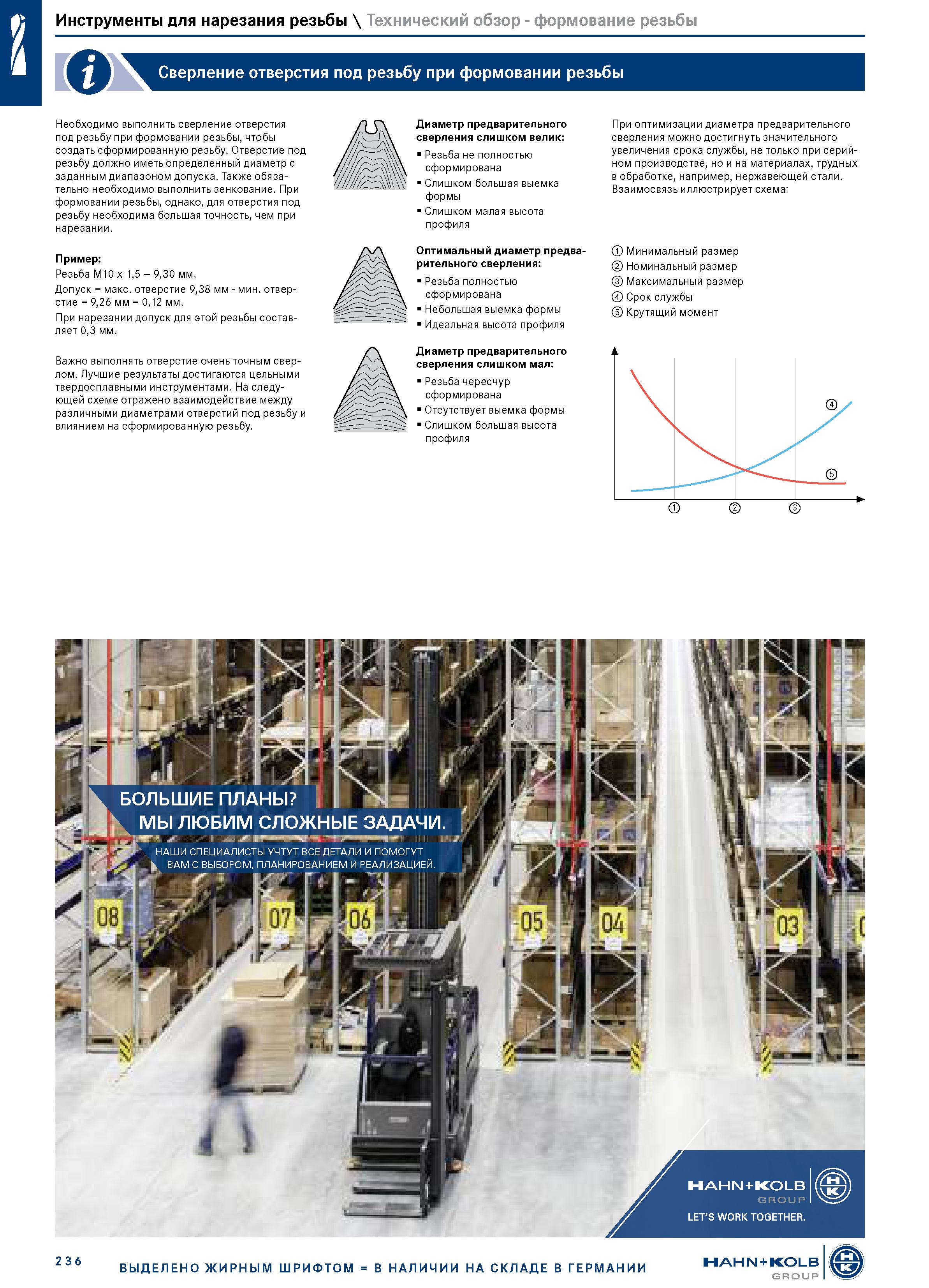

Инструменты для нарезания резьбы \ Технический обзор - формование резьбы Юн Сверление отверстия под резьбу при формовании резьбы Необходимо выполнить сверление отверстия под резьбу при формовании резьбы, чтобы создать сформированную резьбу. Отверстие под резьбу должно иметь определенный диаметр с заданным диапазоном допуска. Также обязательно необходимо выполнить зенкование. При формовании резьбы, однако, для отверстия под резьбу необходима большая точность, чем при нарезании. Пример: Резьба M10 x 1,5 - 9,30 мм. Допуск = макс. отверстие 9,38 мм - мин. отверстие = 9,26 мм = 0,12 мм. При нарезании допуск для этой резьбы составляет 0,3 мм. Важно выполнять отверстие очень точным сверлом. Лучшие результаты достигаются цельными твердосплавными инструментами. На следующей схеме отражено взаимодействие между различными диаметрами отверстий под резьбу и влиянием на сформированную резьбу. Диаметр предварительного сверления слишком велик: Резьба не полностью сформирована Слишком большая выемка формы Слишком малая высота профиля Оптимальный диаметр предварительного сверления: Резьба полностью сформирована Небольшая выемка формы Идеальная высота профиля Диаметр предварительного сверления слишком мал: Резьба чересчур сформирована Отсутствует выемка формы Слишком большая высота профиля При оптимизации диаметра предварительного сверления можно достигнуть значительного увеличения срока службы, не только при серийном производстве, но и на материалах, трудных в обработке, например, нержавеющей стали. Взаимосвязь иллюстрирует схема: 0 Минимальный размер 0 Номинальный размер 0 Максимальный размер 0 Срок службы 0 Крутящий момент 03 щ I 236 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB LET'S WORK TOGETHER. HAHN+KOLB GROUP
