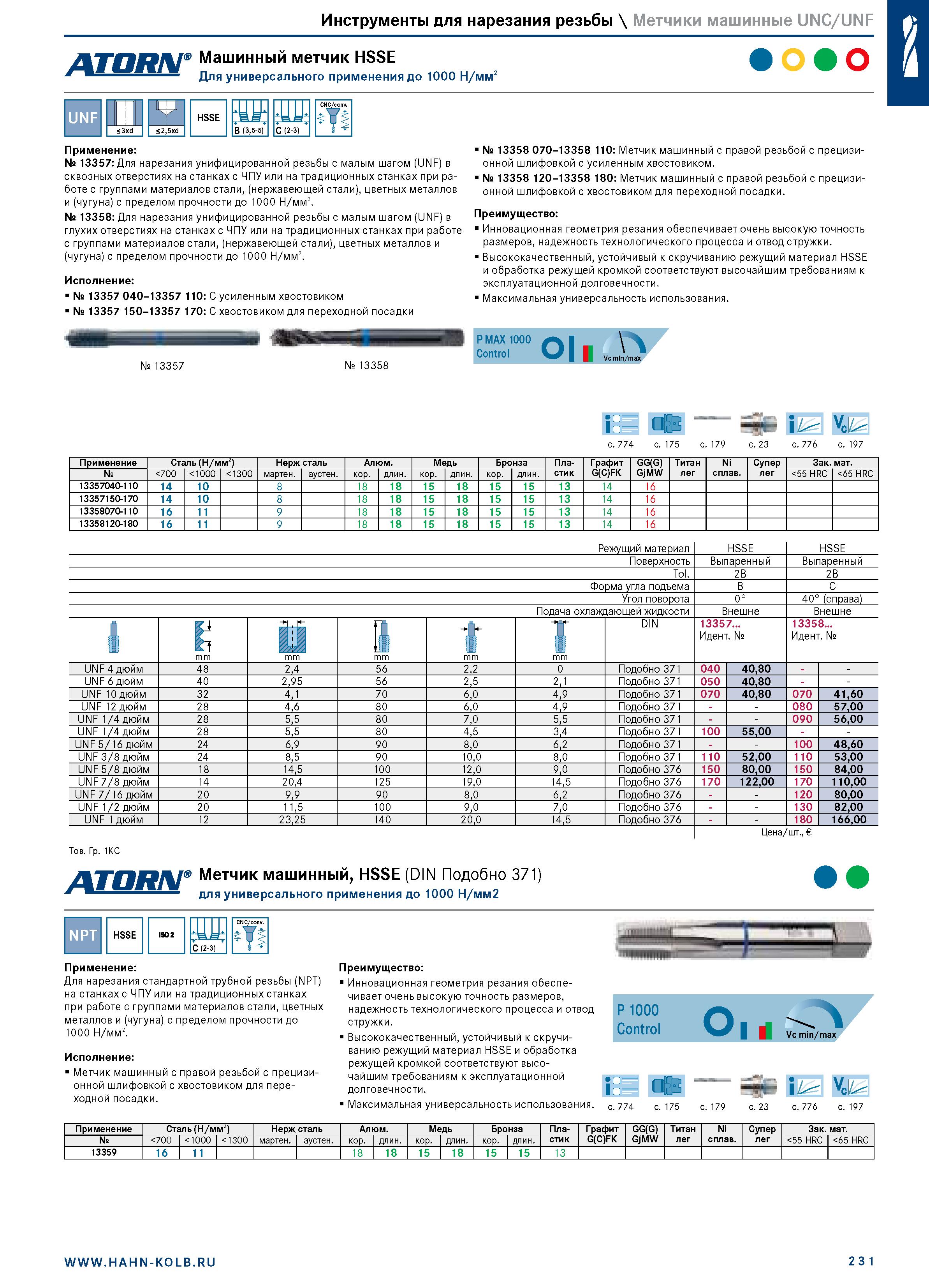

лшш Инструменты для нарезания резьбы \ Метчики машинные UNC/UNF г Машинный метчик HSSE Для универсального применения до 1000 Н/мм2 fi2,5xd HSSE B (3,5-5) C (2-3) Применение: № 13357: Для нарезания унифицированной резьбы с малым шагом (UNF) в сквозных отверстиях на станках с ЧПУ или на традиционных станках при работе с группами материалов стали, (нержавеющей стали), цветных металлов и (чугуна) с пределом прочности до 1000 Н/мм2. № 13358: Для нарезания унифицированной резьбы с малым шагом (UNF) в глухих отверстиях на станках с ЧПУ или на традиционных станках при работе с группами материалов стали, (нержавеющей стали), цветных металлов и (чугуна) с пределом прочности до 1000 Н/мм2. Исполнение: № 13357 040-13357 110: С усиленным хвостовиком № 13357 150-13357 170: С хвостовиком для переходной посадки № 13358 070-13358 110: Метчик машинный с правой резьбой с прецизионной шлифовкой с усиленным хвостовиком. № 13358 120-13358 180: Метчик машинный с правой резьбой с прецизионной шлифовкой с хвостовиком для переходной посадки. Преимущество: Инновационная геометрия резания обеспечивает очень высокую точность размеров, надежность технологического процесса и отвод стружки. Высококачественный, устойчивый к скручиванию режущий материал HSSE и обработка режущей кромкой соответствуют высочайшим требованиям к эксплуатационной долговечности. Максимальная универсальность использования. № 13357 № 13358 P MAX 1000 Control OI Vc mln/max Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 1000 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC 65 HRC 13357040-110 14 10 8 18 18 15 18 15 15 13 14 16 13357150-170 14 10 8 18 18 15 18 15 15 13 14 16 13358070-110 16 11 9 18 18 15 18 15 15 13 14 16 13358120-180 16 11 9 18 18 15 18 15 15 13 14 16 Режущий материал HSSE Поверхность Выпаренный Выпаренный Tol. 2B 2B Форма угла подъема Угол поворота 40° (справа) Подача охлаждающей жидкости Внешне Внешне t DIN 13357... Идент. № 13358... Идент. № UNF 4 дюйм 48 2,4 56 2,2 Подобно 371 040 40,80 UNF 6 дюйм 40 2,95 56 2,5 2,1 Подобно 371 050 40,80 UNF10 дюйм 32 70 6,0 4,9 Подобно 371 070 40,80 070 41,60 UNF12 дюйм 28 4,6 6,0 4,9 Подобно 371 080 57,00 UNF 1/4 дюйм 28 5,5 7,0 5,5 Подобно 371 090 56,00 UNF 1/4 дюйм 28 5,5 4,5 3,4 Подобно 371 100 55,00 UNF 5/16 дюйм 24 6,9 90 8,0 6,2 Подобно 371 100 48,60 UNF 3/8 дюйм 24 8,5 90 10,0 8,0 Подобно 371 110 52,00 110 53,00 UNF 5/8 дюйм UNF 7/8 дюйм 14,5 100 12,0 9,0 Подобно 376 150 80,00 150 84,00 UNF 7/16 дюйм 14 20,4 125 19,0 14,5 Подобно 376 170 122,00 170 110,00 UNF1/2 дюйм BUNF1 дюйм 20 9,9 90 8,0 6,2 Подобно 376 120 80,00 20 11,5 100 9,0 7,0 Подобно 376 130 82,00 12 23,25 140 20,0 14,5 Подобно 376 180 166,00 Тов. Гр. 1KC Метчик машинный, HSSE (DIN Подобно 371) ' для универсального применения до 1000 Н/мм2 Цена/шт., NPT HSSE ISO 2 ш ч CNC/conv. C (2-3) V 5 Применение: Для нарезания стандартной трубной резьбы (NPT) на станках с ЧПУ или на традиционных станках при работе с группами материалов стали, цветных металлов и (чугуна) с пределом прочности до 1000 Н/мм2. Исполнение: Метчик машинный с правой резьбой с прецизионной шлифовкой с хвостовиком для переходной посадки. Преимущество: Инновационная геометрия резания обеспечивает очень высокую точность размеров, надежность технологического процесса и отвод стружки. Высококачественный,устойчивый к скручиванию режущий материал HSSE и обработка режущей кромкой соответствуют высочайшим требованиям к эксплуатационной долговечности. Максимальная универсальность использования. P 1000 Control О, Vc min/ma; Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 13359 16 11 18 18 15 18 15 15 13 UNF £3xd с. 774 с. 23 с. 776 с. 197 23 1
