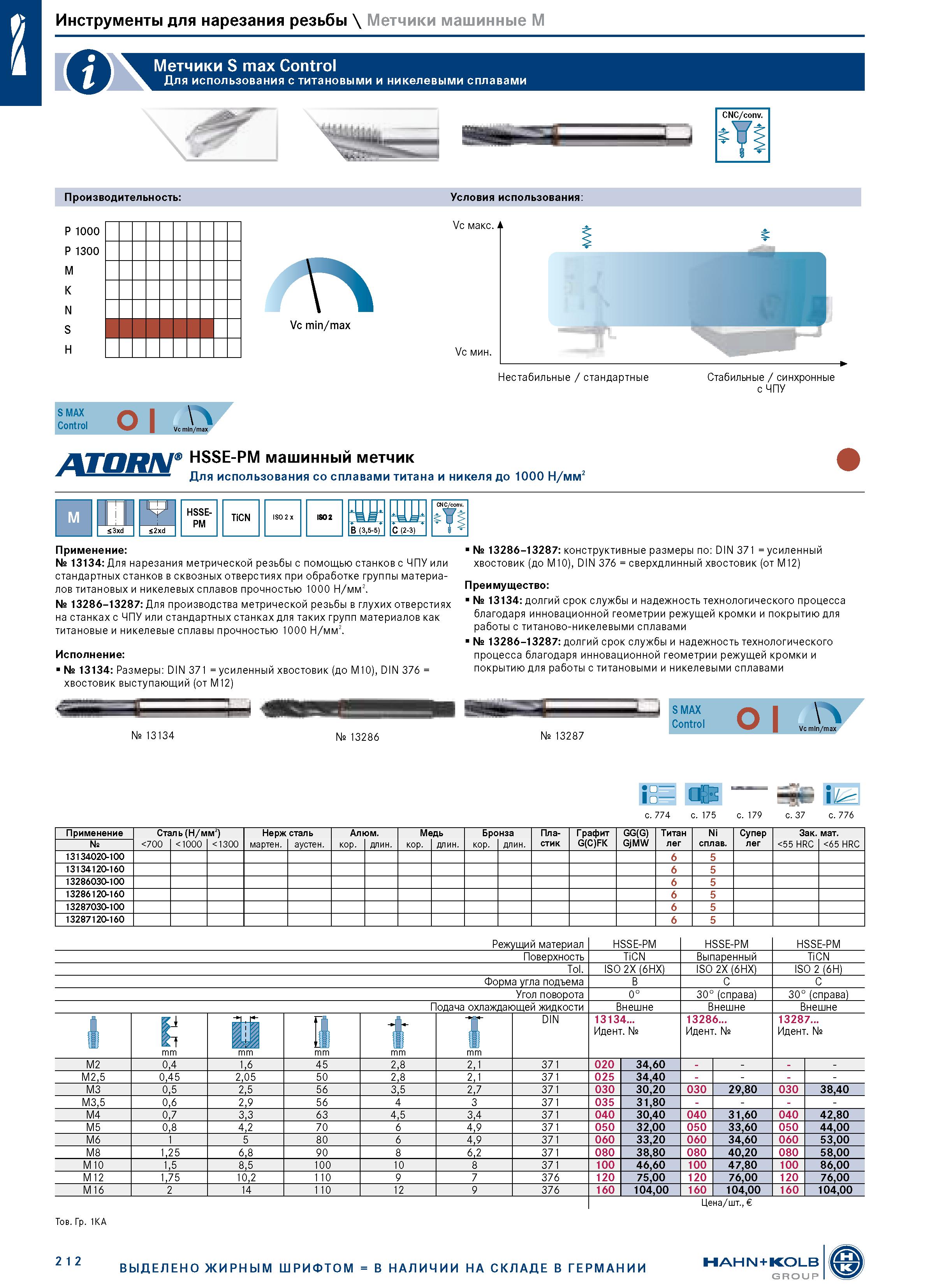

Инструменты для нарезания резьбы \ Метчики машинные M Юн Метчики S max Control Для использования с титановыми и никелевыми сплавами Производительность: Условия использования: P 1000 P 1300 M K N S H Vc макс. \\ Vc min/max Vc мин. Нестабильные / стандартные Стабильные / синхронные с ЧПУ S MAX Control О I Vc min/max TORM HSSE-PM машинный метчик Для использования со сплавами титана и никеля до 1000 Н/мм2 м HSSE- PM шт B (3,5-5) C (2-3) Применение: № 13134: Для нарезания метрической резьбы с помощью станков с ЧПУ или стандартных станков в сквозных отверстиях при обработке группы материалов титановых и никелевых сплавов прочностью 1000 Н/мм2. № 13286-13287: Для производства метрической резьбы в глухих отверстиях на станках с ЧПУ или стандартных станках для таких групп материалов как титановые и никелевые сплавы прочностью 1000 Н/мм2. Исполнение: № 13134: Размеры: DIN 371 = усиленный хвостовик (до M10), DIN 376 = хвостовик выступающий (от M12) № 13286-13287: конструктивные размеры по: DIN 371 = усиленный хвостовик (до M10), DIN 376 = сверхдлинный хвостовик (от M12) Преимущество: № 13134: долгий срок службы и надежность технологического процесса благодаря инновационной геометрии режущей кромки и покрытию для работы с титаново-никелевыми сплавами № 13286-13287: долгий срок службы и надежность технологического процесса благодаря инновационной геометрии режущей кромки и покрытию для работы с титановыми и никелевыми сплавами № 13134 № 13286 № 13287 S MAX Control о I \' Vc min/max Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 1000 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC 65 HRC 13134020-100 6 5 13134120-160 6 5 13286030-100 6 5 13286120-160 6 5 13287030-100 6 5 13287120-160 6 5 Режущий материал HSSE-PM HSSE-PM HSSE-PM Поверхность TiCN Выпаренный TiCN Tol. ISO 2X (6HX) ISO 2X (6HX) ISO 2 (6H) Форма угла подъема Угол поворота 30° (справа) 30° (справа) Подача охлаждающей жидкости Внешне Внешне Внешне t DIN 13134... Идент. № 13286... Идент. № 13287... Идент. № M2 0,4 45 2,8 2,1 371 020 34,60 M2,5 0,45 2,05 50 2,8 2,1 371 025 34,40 M3 0,5 2,5 56 3,5 2,7 371 030 30,20 030 29,80 030 38,40 M3,5 0,6 2,9 56 371 035 31,80 M4 0,7 3,3 63 4,5 3,4 371 040 30,40 040 31,60 040 42,80 M5 0,8 4,2 70 4,9 371 050 32,00 050 33,60 050 44,00 M6 4,9 371 060 33,20 060 34,60 060 53,00 M8 1,25 6,8 90 6,2 371 080 38,80 080 40,20 080 58,00 M10 1,5 8,5 100 371 100 46,60 100 47,80 100 86,00 M12 1,75 10,2 376 120 75,00 120 76,00 120 76,00 M16 14 376 160 104,00 160 104,00 160 104,00 Тов. Гр. 1KA Цена/шт., 2 1 2 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP ISO 2 X с. 774 с. 175 с. 37 с. 776
