225 Каталог HAHN+KOLB 2019 Инструмент Оснастка Оборудование Мебель Стр.211

Каталог HAHN KOLB 2019 Инструмент Оснастка Оборудование Стр. 211 0225 Lab2u

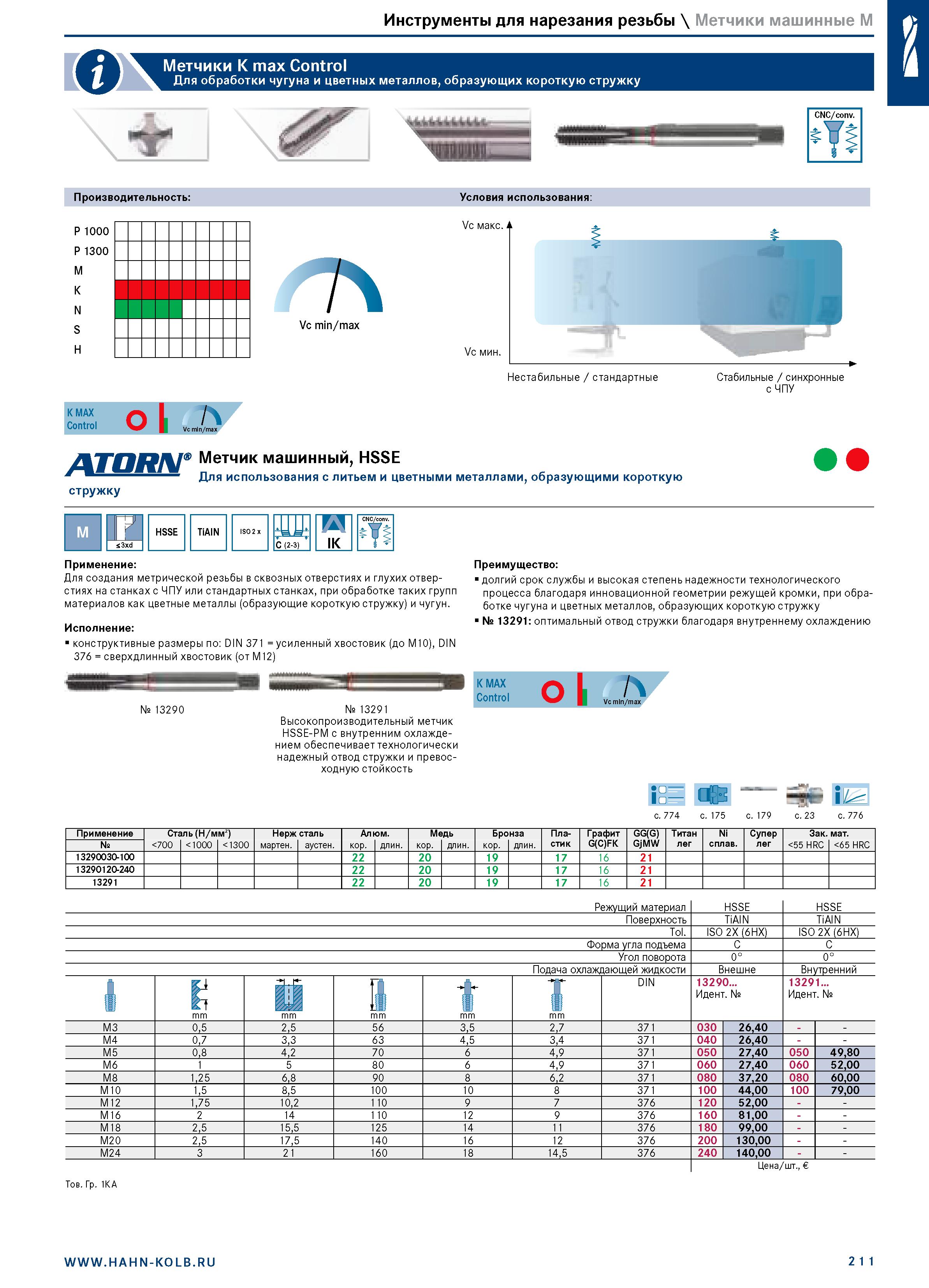

Инструменты для нарезания резьбы \ Метчики машинные M Метчики K max Control Для обработки чугуна и цветных металлов, образующих короткую стружку Производительность: Условия использования: P 1000 P 1300 M K N S H Vc макс. Л Vc min/max Vc мин. Нестабильные / стандартные Стабильные / синхронные с ЧПУ K MAX Control о L / Vc min/max Метчик машинный, HSSE Для использования с литьем и цветными металлами, образующими короткую стружку M HSSE TiAlN C (2-3) IK Применение: Для создания метрической резьбы в сквозных отверстиях и глухих отверстиях на станках с ЧПУ или стандартных станках, при обработке таких групп материалов как цветные металлы (образующие короткую стружку) и чугун. Исполнение: конструктивные размеры по: DIN 371 = усиленный хвостовик (до M10), DIN 376 = сверхдлинный хвостовик (от M12) Преимущество: долгий срок службы и высокая степень надежности технологического процесса благодаря инновационной геометрии режущей кромки, при обработке чугуна и цветных металлов, образующих короткую стружку № 13291: оптимальный отвод стружки благодаря внутреннему охлаждению № 13290 № 13291 Высокопроизводительный метчик HSSE-PM с внутренним охлаждением обеспечивает технологически надежный отвод стружки и превосходную стойкость K MAX Control о L 1 Vc min/max -ft с. 23 Применение № Ста 700 ль(Н/м 1000 м2) 1300 Нерж мартен. сталь аустен. Ал кор. юм. длин. Ме кор. дь длин. Бро кор. нза длин. Пла- стик Графит G(C)FK GG(G) GjMW Титан лег Ni сплав. Супер лег Зак. 55 HRC мат. 65 HRC 13290030-100 22 20 19 17 16 21 13290120-240 22 20 19 17 16 21 13291 22 20 19 17 16 21 Режущий материал HSSE Поверхность TiAlN TiAlN Tol. ISO 2X (6HX) ISO 2X (6HX) Форма угла подъема C C Угол поворота 0° 0° Подача охлаждающей жидкости Внешне Внутренний 4 mm " mm I mm DIN 13290... Идент. № 13291... Идент. № mm 1 nm M3 0,5 2,5 56 3,5 2,7 371 030 26,40 - - M4 0,7 3,3 63 4,5 3,4 371 040 26,40 - - M5 0,8 4,2 70 6 4,9 371 050 27,40 050 49,80 M6 1 5 80 6 4,9 371 060 27,40 060 52,00 M8 1,25 6,8 90 8 6,2 371 080 37,20 080 60,00 M10 1,5 8,5 100 10 8 371 100 44,00 100 79,00 M12 1,75 10,2 110 9 7 376 120 52,00 - - M16 2 14 110 12 9 376 160 81,00 - - M18 2,5 15,5 125 14 11 376 180 99,00 - - M20 2,5 17,5 140 16 12 376 200 130,00 - - M24 3 21 160 18 14,5 376 240 140,00 - - Цена/шт., ISO 2 x S3xd с. 776 с. 774 Тов. Гр. 1KA 2 1 1
