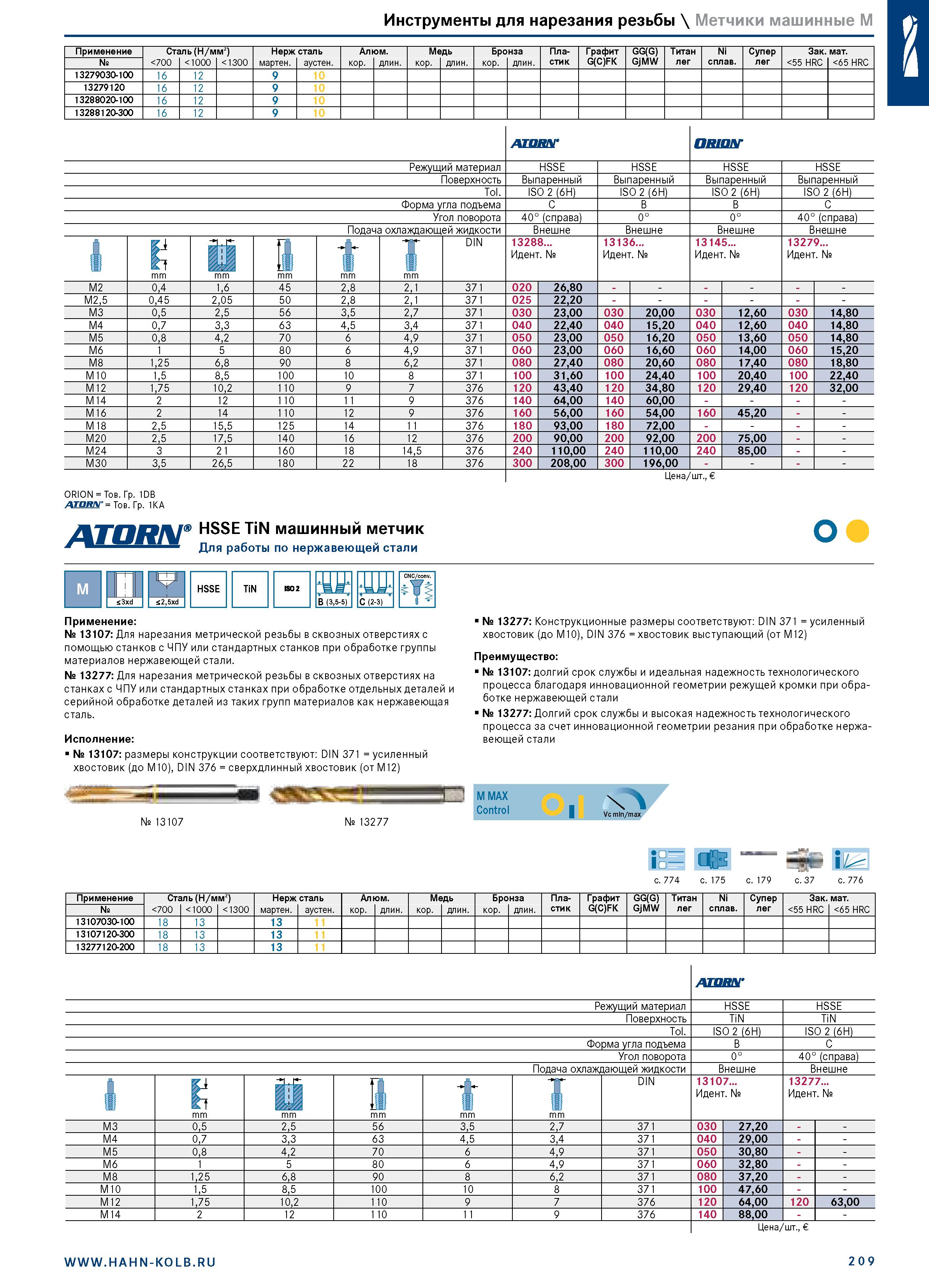

Инструменты для нарезания резьбы \ Метчики машинные M Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 1000 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC 65 HRC 13279030-100 16 12 9 10 13279120 16 12 9 10 13288020-100 16 12 9 10 13288120-300 16 12 9 10 АТПИЛГ ашааг Режущий материал HSSE Поверхность Выпаренный Выпаренный Выпаренный Выпаренный Tol. ISO 2 (6H) ISO 2 (6H) ISO 2 (6H) ISO 2 (6H) Форма угла подъема C B B C Угол поворота 40° (справа) 0° 0° 40° (справа) Подача охлаждающей жидкости Внешне Внешне Внешне Внешне 1 mm Г mm " mm I mm DIN 13288... Идент. № 13136... Идент. № 13145... Идент. № 13279... Идент. № mm M2 0,4 1,6 45 2,8 2,1 371 020 26,80 - M2,5 0,45 2,05 50 2,8 2,1 371 025 22,20 - M3 0,5 2,5 56 3,5 2,7 371 030 23,00 030 20,00 030 12,60 030 14,80 M4 0,7 3,3 63 4,5 3,4 371 040 22,40 040 15,20 040 12,60 040 14,80 M5 0,8 4,2 70 6 4,9 371 050 23,00 050 16,20 050 13,60 050 14,80 M6 1 5 80 6 4,9 371 060 23,00 060 16,60 060 14,00 060 15,20 M8 1,25 6,8 90 8 6,2 371 080 27,40 080 20,60 080 17,40 080 18,80 M10 1,5 8,5 100 10 8 371 100 31,60 100 24,40 100 20,40 100 22,40 M12 1,75 10,2 110 9 7 376 120 43,40 120 34,80 120 29,40 120 32,00 M14 2 12 110 11 9 376 140 64,00 140 60,00 - - - - M16 2 14 110 12 9 376 160 56,00 160 54,00 160 45,20 - - M18 2,5 15,5 125 14 11 376 180 93,00 180 72,00 - - - - M20 2,5 17,5 140 16 12 376 200 90,00 200 92,00 200 75,00 - - M24 3 21 160 18 14,5 376 240 110,00 240 110,00 240 85,00 - - M30 3,5 26,5 180 22 18 376 300 208,00 300 196,00 - - - - Цена/шт., ORION = Тов. Гр. 1DB лтаяи- = Тов. Гр. 1KA лтаям ' HSSE TiN машинный метчик Для работы по нержавеющей стали м HSSE S2,5xd TiN ш 4 JL- B (3,5-5) C (2-3) S3xd Применение: № 13107: Для нарезания метрической резьбы в сквозных отверстиях с помощью станков с ЧПУ или стандартных станков при обработке группы материалов нержавеющей стали. № 13277: Для нарезания метрической резьбы в сквозных отверстиях на станках с ЧПУ или стандартных станках при обработке отдельных деталей и серийной обработке деталей из таких групп материалов как нержавеющая сталь. Исполнение: № 13107: размеры конструкции соответствуют: DIN 371 = усиленный хвостовик (до M10), DIN 376 = сверхдлинный хвостовик (от M12) № 13277: Конструкционные размеры соответствуют: DIN 371 = усиленный хвостовик (до M10), DIN 376 = хвостовик выступающий (от M12) Преимущество: № 13107: долгий срок службы и идеальная надежность технологического процесса благодаря инновационной геометрии режущей кромки при обработке нержавеющей стали № 13277: Долгий срок службы и высокая надежность технологического процесса за счет инновационной геометрии резания при обработке нержавеющей стали № 13107 № 13277 M MAX Control да Vc mln/ma с. 776 с. 774 с. 37 Применение № Ста 700 ль(Н/м 1000 м2) 1300 Нерж мартен. сталь аустен. Ал кор. ом. длин. Ме кор. дь длин. Бро кор. нза длин. Пла- стик Графит G(C)FK GG(G) GjMW Титан лег Ni сплав. Супер лег Зак. 55 HRC мат. 65 HRC 13107030-100 18 13 13 11 13107120-300 18 13 13 11 13277120-200 18 13 13 11 АХОВЫ9 Режущий материал HSSE Поверхность TiN TiN Tol. ISO 2 (6H) ISO 2 (6H) Форма угла подъема B C Угол поворота 0° 40° (справа) Подача охлаждающей жидкости Внешне Внешне 4 mm 1 Г“ mm t mm 1 mm DIN 13107... Идент. № 13277... Идент. № ш mm M3 0,5 2,5 56 3,5 2,7 371 030 27,20 - - M4 0,7 3,3 63 4,5 3,4 371 040 29,00 - - M5 0,8 4,2 70 6 4,9 371 050 30,80 - - M6 1 5 80 6 4,9 371 060 32,80 - - M8 1,25 6,8 90 8 6,2 371 080 37,20 - - M10 1,5 8,5 100 10 8 371 100 47,60 - - M12 1,75 10,2 110 9 7 376 120 64,00 120 63,00 M14 2 12 110 11 9 376 140 88,00 - - Цена/шт., 209
