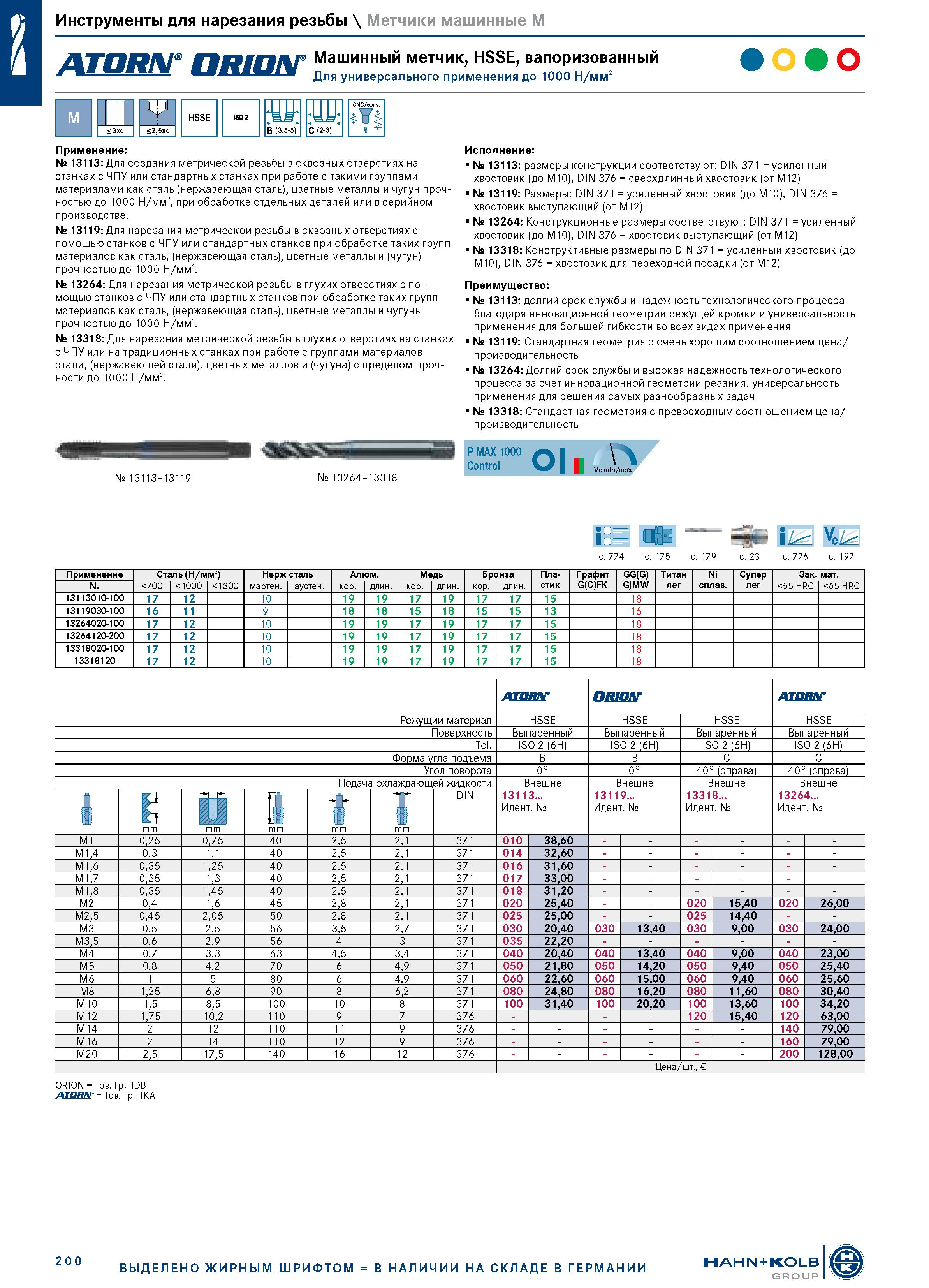

Инструменты для нарезания резьбы \ Метчики машинные M дтппм пншм Машинный метчик, HSSE, вапоризованный Для универсального применения до 1000 Н/мм2 M i HSSE ISO 2 Ш- CNC/conv. Ф £3xd S2,5xd B (3,5-5) C (2-3) i Применение: № 13113: Для создания метрической резьбы в сквозных отверстиях на станках с ЧПУ или стандартных станках при работе с такими группами материалами как сталь (нержавеющая сталь), цветные металлы и чугун прочностью до 1000 Н/мм2, при обработке отдельных деталей или в серийном производстве. № 13119: Для нарезания метрической резьбы в сквозных отверстиях с помощью станков с ЧПУ или стандартных станков при обработке таких групп материалов как сталь, (нержавеющая сталь), цветные металлы и (чугун) прочностью до 1000 Н/мм2. № 13264: Для нарезания метрической резьбы в глухих отверстиях с помощью станков с ЧПУ или стандартных станков при обработке таких групп материалов как сталь, (нержавеющая сталь), цветные металлы и чугуны прочностью до 1000 Н/мм2. № 13318: Для нарезания метрической резьбы в глухих отверстиях на станках с ЧПУ или на традиционных станках при работе с группами материалов стали, (нержавеющей стали), цветных металлов и (чугуна) с пределом прочности до 1000 Н/мм2. Исполнение: № 13113: размеры конструкции соответствуют: DIN 371 = усиленный хвостовик (до M10), DIN 376 = сверхдлинный хвостовик (от M12) № 13119: Размеры: DIN 371 = усиленный хвостовик (до M10), DIN 376 = хвостовик выступающий (от M12) № 13264: Конструкционные размеры соответствуют: DIN 371 = усиленный хвостовик (до M10), DIN 376 = хвостовик выступающий (от M12) № 13318: Конструктивные размеры по DIN 371 = усиленный хвостовик (до M10), DIN 376 = хвостовик для переходной посадки (от M12) Преимущество: № 13113: долгий срок службы и надежность технологического процесса благодаря инновационной геометрии режущей кромки и универсальность применения для большей гибкости во всех видах применения № 13119: Стандартная геометрия с очень хорошим соотношением цена/ производительность № 13264: Долгий срок службы и высокая надежность технологического процесса за счет инновационной геометрии резания, универсальность применения для решения самых разнообразных задач № 13318: Стандартная геометрия с превосходным соотношением цена/ производительность № 13113-13119 № 13264-13318 P MAX 1000 Control Oli Vc mln/max D Id с. 774 с. 175 с. 179 с. 23 с. 776 Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 1000 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC 65 HRC 13113010-100 17 12 10 19 19 17 19 17 17 15 18 13119030-100 16 11 9 18 18 15 18 15 15 13 16 13264020-100 17 12 10 19 19 17 19 17 17 15 18 13264120-200 17 12 10 19 19 17 19 17 17 15 18 13318020-100 17 12 10 19 19 17 19 17 17 15 18 13318120 17 12 10 19 19 17 19 17 17 15 18 АШВЛГ OBiOJSr АПШЛГ Режущий материал HSSE Поверхность Выпаренный Выпаренный Выпаренный Выпаренный Tol. ISO 2 (6H) ISO 2 (6H) ISO 2 (6H) ISO 2 (6H) Форма угла подъема B B C C Угол поворота 0° 0° 40° (справа) 40° (справа) Подача охлаждающей жидкости Внешне Внешне Внешне Внешне I mm 1 I - mm t mm I mm DIN 13113... Идент. № 13119... Идент. № 13318... Идент. № 13264... Идент. № Ш. mm M1 0,25 0,75 40 2,5 2,1 371 010 38,60 - M1,4 0,3 1,1 40 2,5 2,1 371 014 32,60 - M1,6 0,35 1,25 40 2,5 2,1 371 016 31,60 - M1,7 0,35 1,3 40 2,5 2,1 371 017 33,00 - M1,8 0,35 1,45 40 2,5 2,1 371 018 31,20 - M2 0,4 1,6 45 2,8 2,1 371 020 25,40 - - 020 15,40 020 26,00 M2,5 0,45 2,05 50 2,8 2,1 371 025 25,00 - - 025 14,40 - - M3 0,5 2,5 56 3,5 2,7 371 030 20,40 030 13,40 030 9,00 030 24,00 M3,5 0,6 2,9 56 4 3 371 035 22,20 - M4 0,7 3,3 63 4,5 3,4 371 040 20,40 040 13,40 040 9,00 040 23,00 M5 0,8 4,2 70 6 4,9 371 050 21,80 050 14,20 050 9,40 050 25,40 M6 1 5 80 6 4,9 371 060 22,60 060 15,00 060 9,40 060 25,60 M8 1,25 6,8 90 8 6,2 371 080 24,80 080 16,20 080 11,60 080 30,40 M10 1,5 8,5 100 10 8 371 100 31,40 100 20,20 100 13,60 100 34,20 M12 1,75 10,2 110 9 7 376 - - - - 120 15,40 120 63,00 M14 2 12 110 11 9 376 - 140 79,00 M16 2 14 110 12 9 376 - 160 79,00 M20 2,5 17,5 140 16 12 376 - 200 128,00 Цена/шт., ORION = Тов. Гр. 1DB ATORM' = Тов. Гр. 1KA 200 ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN+KOLB GROUP
