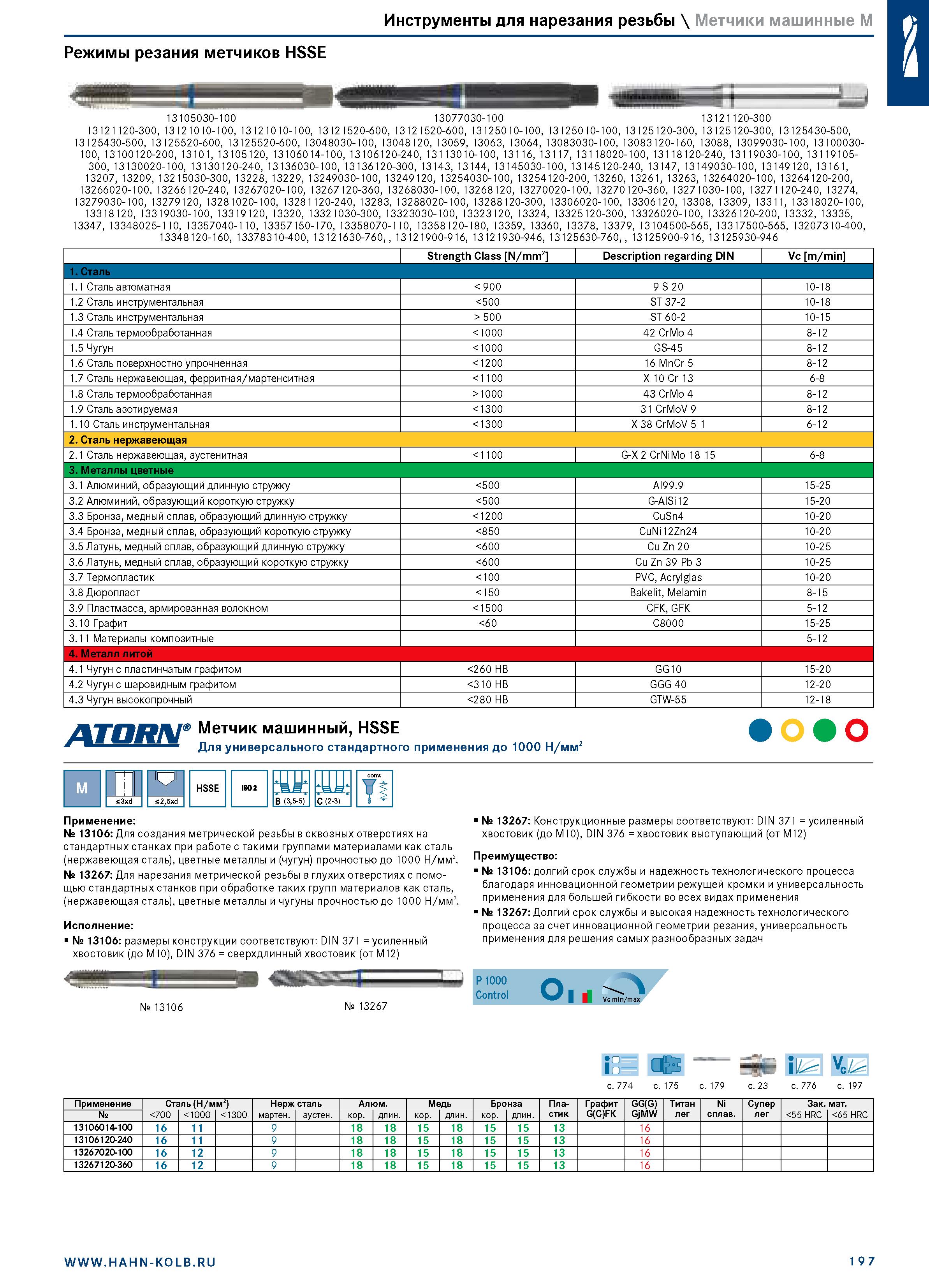

211 Каталог HAHN+KOLB 2019 Инструмент Оснастка Оборудование Мебель Стр.197

Каталог HAHN KOLB 2019 Инструмент Оснастка Оборудование Стр. 197 0211 Lab2u

Инструменты для нарезания резьбы \ Метчики машинные M Режимы резания метчиков HSSE 13105030-100 13077030-100 13121120-300 13121120-300, 13121010-100, 13121010-100, 13121520-600, 13121520-600, 13125010-100, 13125010-100, 13125120-300, 13125120-300, 13125430-500, 13125430-500, 13125520-600, 13125520-600, 13048030-100, 13048120, 13059, 13063, 13064, 13083030-100, 13083120-160, 13088, 13099030-100, 13100030100, 13100120-200, 13101, 13105120, 13106014-100, 13106120-240, 13113010-100, 13116, 13117, 13118020-100, 13118120-240, 13119030-100, 13119105300, 13130020-100, 13130120-240, 13136030-100, 13136120-300, 13143, 13144, 13145030-100, 13145120-240, 13147, 13149030-100, 13149120, 13161, 13207, 13209, 13215030-300, 13228, 13229, 13249030-100, 13249120, 13254030-100, 13254120-200, 13260, 13261, 13263, 13264020-100, 13264120-200, 13266020-100, 13266120-240, 13267020-100, 13267120-360, 13268030-100, 13268120, 13270020-100, 13270120-360, 13271030-100, 13271120-240, 13274, 13279030-100, 13279120, 13281020-100, 13281120-240, 13283, 13288020-100, 13288120-300, 13306020-100, 13306120, 13308, 13309, 13311, 13318020-100, 13318120, 13319030-100, 13319120, 13320, 13321030-300, 13323030-100, 13323120, 13324, 13325120-300, 13326020-100, 13326120-200, 13332, 13335, 13347, 13348025-110, 13357040-110, 13357150-170, 13358070-110, 13358120-180, 13359, 13360, 13378, 13379, 13104500-565, 13317500-565, 13207310-400, 13348120-160, 13378310-400, 13121630-760, , 13121900-916, 13121930-946, 13125630-760, , 13125900-916, 13125930-946 Strength Class N/mm2 Description regarding DIN Vc m/min 1. Сталь 1.1 Сталь автоматная 900 9 S 20 10-18 1.2 Сталь инструментальная 500 ST 37-2 10-18 1.3 Сталь инструментальная > 500 ST 60-2 10-15 1.4 Сталь термообработанная 1000 42 CrMo 4 8-12 1.5 Чугун 1000 GS-45 8-12 1.6 Сталь поверхностно упрочненная 1200 16 MnCr 5 8-12 1.7 Сталь нержавеющая, ферритная/мартенситная 1100 X 10 Cr 13 6-8 1.8 Сталь термообработанная >1000 43 CrMo 4 8-12 1.9 Сталь азотируемая 1300 31 CrMoV9 8-12 1.10 Сталь инструментальная 1300 X 38 CrMoV 5 1 6-12 2. Сталь нержавеющая 2.1 Сталь нержавеющая, аустенитная 1100 G-X 2 CrNiMo 18 15 6-8 3. Металлы цветные 3.1 Алюминий, образующий длинную стружку 500 AI99.9 15-25 3.2 Алюминий, образующий короткую стружку 500 G-AISi12 15-20 3.3 Бронза, медный сплав, образующий длинную стружку 1200 CuSn4 10-20 3.4 Бронза, медный сплав, образующий короткую стружку 850 CuNi12Zn24 10-20 3.5 Латунь, медный сплав, образующий длинную стружку 600 Cu Zn 20 10-25 3.6 Латунь, медный сплав, образующий короткую стружку 600 Cu Zn 39 Pb 3 10-25 3.7 Термопластик 100 PVC, Acrylglas 10-20 3.8 Дюропласт 150 Bakelit, Melamin 8-15 3.9 Пластмасса, армированная волокном 1500 CFK, GFK 5-12 3.10 Графит 60 C8000 15-25 3.11 Материалы композитные 5-12 4.1 Чугун с пластинчатым графитом 260 HB GG10 15-20 4.2 Чугун с шаровидным графитом 310 HB GGG 40 12-20 4.3 Чугун высокопрочный 280 HB GTW-55 12-18 Метчик машинный, HSSE Для универсального стандартного применения до 1000 Н/мм2 0 0 M fi2,5xd HSSE mm B (3,5-5) C (2-3) Применение: № 13106: Для создания метрической резьбы в сквозных отверстиях на стандартных станках при работе с такими группами материалами как сталь (нержавеющая сталь), цветные металлы и (чугун) прочностью до 1000 Н/мм2. № 13267: Для нарезания метрической резьбы в глухих отверстиях с помощью стандартных станков при обработке таких групп материалов как сталь, (нержавеющая сталь), цветные металлы и чугуны прочностью до 1000 Н/мм2. Исполнение: № 13106: размеры конструкции соответствуют: DIN 371 = усиленный хвостовик (до M10), DIN 376 = сверхдлинный хвостовик (от M12) № 13106 № 13267 № 13267: Конструкционные размеры соответствуют: DIN 371 = усиленный хвостовик (до M10), DIN 376 = хвостовик выступающий (от M12) Преимущество: № 13106: долгий срок службы и надежность технологического процесса благодаря инновационной геометрии режущей кромки и универсальность применения для большей гибкости во всех видах применения № 13267: Долгий срок службы и высокая надежность технологического процесса за счет инновационной геометрии резания, универсальность применения для решения самых разнообразных задач P 1000 Control Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 1000 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC 65 HRC 13106014-100 16 11 9 18 18 15 18 15 15 13 16 13106120-240 16 11 9 18 18 15 18 15 15 13 16 13267020-100 16 12 9 18 18 15 18 15 15 13 16 13267120-360 16 12 9 18 18 15 18 15 15 13 16 S3xd с. 776 с. 197 с. 774 с. 23 1 97
