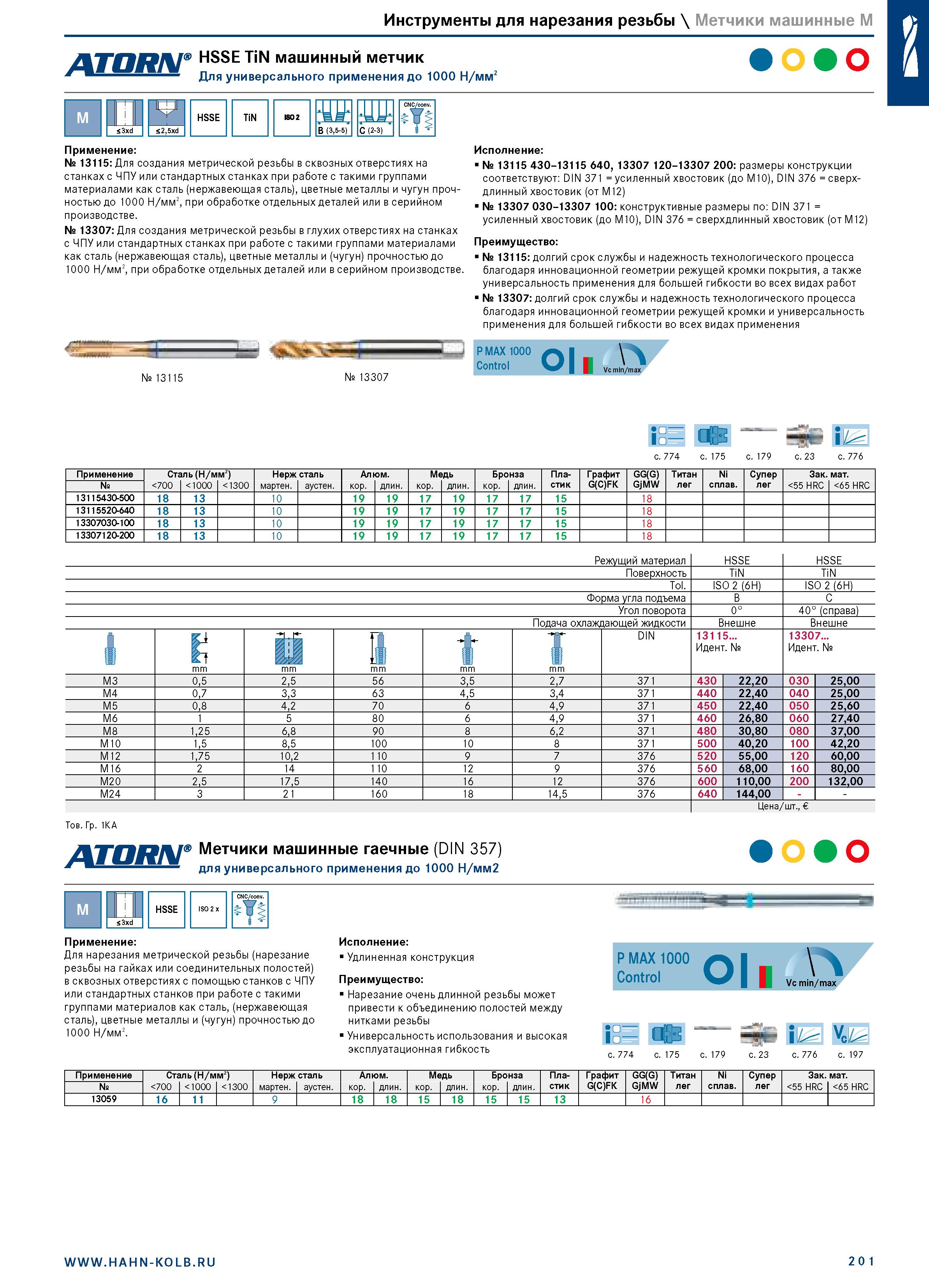

Инструменты для нарезания резьбы \ Метчики машинные M лшш ' HSSE TiN машинный метчик Для универсального применения до 1000 Н/мм2 M £2,5xd HSSE TiN шт B (3,5-5) C (2-3) Применение: № 13115: Для создания метрической резьбы в сквозных отверстиях на станках с ЧПУ или стандартных станках при работе с такими группами материалами как сталь (нержавеющая сталь), цветные металлы и чугун прочностью до 1000 Н/мм2, при обработке отдельных деталей или в серийном производстве. № 13307: Для создания метрической резьбы в глухих отверстиях на станках с ЧПУ или стандартных станках при работе с такими группами материалами как сталь (нержавеющая сталь), цветные металлы и (чугун) прочностью до 1000 Н/мм2, при обработке отдельных деталей или в серийном производстве. Исполнение: № 13115 430-13115 640, 13307 120-13307 200: размеры конструкции соответствуют: DIN 371 = усиленный хвостовик (до M10), DIN 376 = сверх- длинный хвостовик (от M12) № 13307 030-13307 100: конструктивные размеры по: DIN 371 = усиленный хвостовик (до M10), DIN 376 = сверхдлинный хвостовик (от M12) Преимущество: № 13115: долгий срок службы и надежность технологического процесса благодаря инновационной геометрии режущей кромки покрытия, а также универсальность применения для большей гибкости во всех видах работ № 13307: долгий срок службы и надежность технологического процесса благодаря инновационной геометрии режущей кромки и универсальность применения для большей гибкости во всех видах применения № 13115 № 13307 P MAX 1000 Control OI Vc mln/max \а Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 1000 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC 65 HRC 13115430-500 18 13 10 19 19 17 19 17 17 15 18 13115520-640 18 13 10 19 19 17 19 17 17 15 18 13307030-100 18 13 10 19 19 17 19 17 17 15 18 13307120-200 18 13 10 19 19 17 19 17 17 15 18 Режущий материал HSSE Поверхность TiN TiN Tol. ISO 2 (6H) ISO 2 (6H) Форма угла подъема B C Угол поворота 0° 40° (справа) Подача охлаждающей жидкости Внешне Внешне 4 mm -н м- mm " mm 1 mm DIN 13115... Идент. № 13307... Идент. № в mm M3 0,5 2,5 56 3,5 2,7 371 430 22,20 030 25,00 M4 0,7 3,3 63 4,5 3,4 371 440 22,40 040 25,00 M5 0,8 4,2 70 6 4,9 371 450 22,40 050 25,60 M6 1 5 80 6 4,9 371 460 26,80 060 27,40 M8 1,25 6,8 90 8 6,2 371 480 30,80 080 37,00 M10 1,5 8,5 100 10 8 371 500 40,20 100 42,20 M12 1,75 10,2 110 9 7 376 520 55,00 120 60,00 M16 2 14 110 12 9 376 560 68,00 160 80,00 M20 2,5 17,5 140 16 12 376 600 110,00 200 132,00 M24 3 21 160 18 14,5 376 640 144,00 - - Цена/шт., Тов. Гр. 1KA ATORIM Метчики машинные гаечные (DIN 357) для универсального применения до 1000 Н/мм2 м Применение: Для нарезания метрической резьбы (нарезание резьбы на гайках или соединительных полостей) в сквозных отверстиях с помощью станков с ЧПУ или стандартных станков при работе с такими группами материалов как сталь, (нержавеющая сталь), цветные металлы и (чугун) прочностью до 1000 Н/мм2. Исполнение: Удлиненная конструкция Преимущество: Нарезание очень длинной резьбы может привести к объединению полостей между нитками резьбы Универсальность использования и высокая эксплуатационная гибкость P MAX 1000 Control 0\Ш\\ Vc mln/max 5 с. 774 с. 175 с. 179 с. 23 с. 776 с. 197 Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 13059 16 11 9 18 18 15 18 15 15 13 16 £3xd с. 776 с. 774 с. 23 CNC/conv. HSSE ISO 2 x S3xd 20 1
