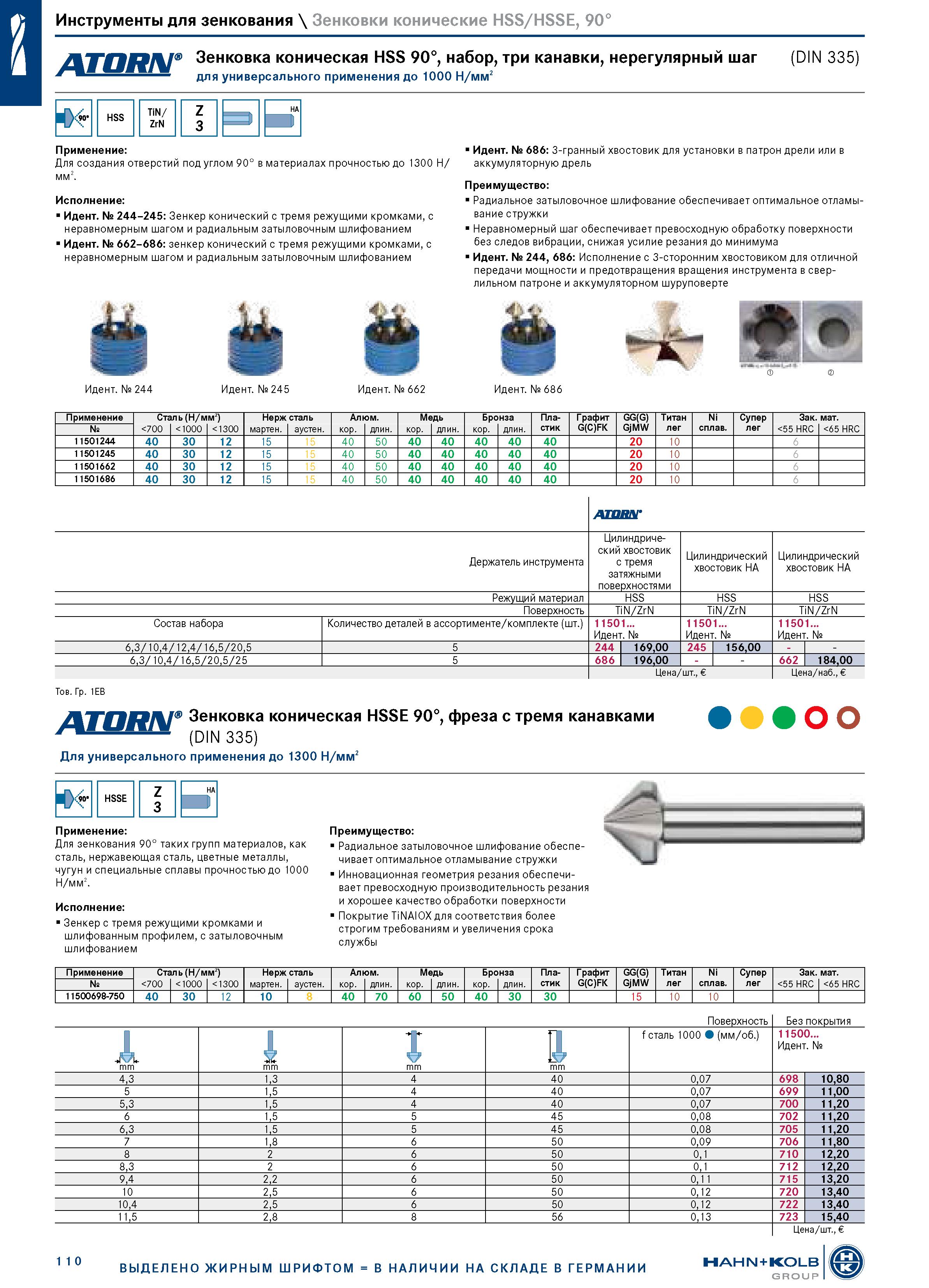

Инструменты для зенкования \ Зенковки конические HSS/HSSE, 90° Зенковка коническая HSS 90°, набор, три канавки, нерегулярный шаг (DIN 335) для универсального применения до 1000 Н/мм2 HSS TiN/ ZrN Z 3 = HA Применение: Для создания отверстий под углом 90° в материалах прочностью до 1300 Н/ мм2. Исполнение: Идент. № 244-245: Зенкер конический с тремя режущими кромками, с неравномерным шагом и радиальным затыловочным шлифованием Идент. № 662-686: зенкер конический с тремя режущими кромками, с неравномерным шагом и радиальным затыловочным шлифованием Идент. № 686: 3-гранный хвостовик для установки в патрон дрели или в аккумуляторную дрель Преимущество: Радиальное затыловочное шлифование обеспечивает оптимальное отламывание стружки Неравномерный шаг обеспечивает превосходную обработку поверхности без следов вибрации, снижая усилие резания до минимума Идент. № 244, 686: Исполнение с 3-сторонним хвостовиком для отличной передачи мощности и предотвращения вращения инструмента в сверлильном патроне и аккумуляторном шуруповерте Идент. № 244 Идент. № 245 Идент. № 662 Идент. № 686 Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 1000 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC 65 HRC 11501244 40 30 12 15 15 40 50 40 40 40 40 40 20 10 6 11501245 40 30 12 15 15 40 50 40 40 40 40 40 20 10 6 11501662 40 30 12 15 15 40 50 40 40 40 40 40 20 10 6 11501686 40 30 12 15 15 40 50 40 40 40 40 40 20 10 6 лтаялг Держатель инструмента Цилиндрический хвостовик с тремя затяжными поверхностями Цилиндрический хвостовик HA Цилиндрический хвостовик HA Режущий материал HSS HSS HSS Поверхность TiN/ZrN TiN/ZrN TiN/ZrN Состав набора Количество деталей в ассортименте/комплекте (шт.) 11501... Идент. № 11501... Идент. № 11501... Идент. № 6,3/10,4/12,4/16,5/20,5 5 244 169,00 245 156,00 - - 6,3/10,4/16,5/20,5/25 5 686 196,00 - - 662 184,00 Цена/шт., Цена/наб., Тов. Гр. 1EB Зенковка коническая HSSE 90°, фреза с тремя канавками (DIN 335) оо Для универсального применения до 1300 Н/мм2 04' HSSE Z 3 HA Ш Применение: Для зенкования 90° таких групп материалов, как сталь, нержавеющая сталь, цветные металлы, чугун и специальные сплавы прочностью до 1000 Н/мм2. Исполнение: Зенкер с тремя режущими кромками и шлифованным профилем, с затыловочным шлифованием Преимущество: Радиальное затыловочное шлифование обеспечивает оптимальное отламывание стружки Инновационная геометрия резания обеспечивает превосходную производительность резания и хорошее качество обработки поверхности Покрытие TiNAlOX для соответствия более строгим требованиям и увеличения срока службы Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 I 1000 I 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC I 65 HRC 11500698-750 40 30 12 10 8 40 70 60 50 40 30 30 15 10 10 Поверхность Без покрытия mm i mm ft mm f сталь 1000 (мм/об.) 11500... Идент. № 4,3 1,3 4 40 0,07 698 10,80 5 1,5 4 40 0,07 699 11,00 5,3 1,5 4 40 0,07 700 11,20 6 1,5 5 45 0,08 702 11,20 6,3 1,5 5 45 0,08 705 11,20 7 1,8 6 50 0,09 706 11,80 8 2 6 50 0,1 710 12,20 8,3 2 6 50 0,1 712 12,20 9,4 2,2 6 50 0,11 715 13,20 10 2,5 6 50 0,12 720 13,40 10,4 2,5 6 50 0,12 722 13,40 11,5 2,8 8 56 0,13 723 15,40 Цена/шт., ВЫДЕЛЕНО ЖИРНЫМ ШРИФТОМ = В НАЛИЧИИ НА СКЛАДЕ В ГЕРМАНИИ HAHN + KOLB GROUP
