121 Каталог HAHN+KOLB 2019 Инструмент Оснастка Оборудование Мебель Стр.107

Каталог HAHN KOLB 2019 Инструмент Оснастка Оборудование Стр. 107 0121 Lab2u

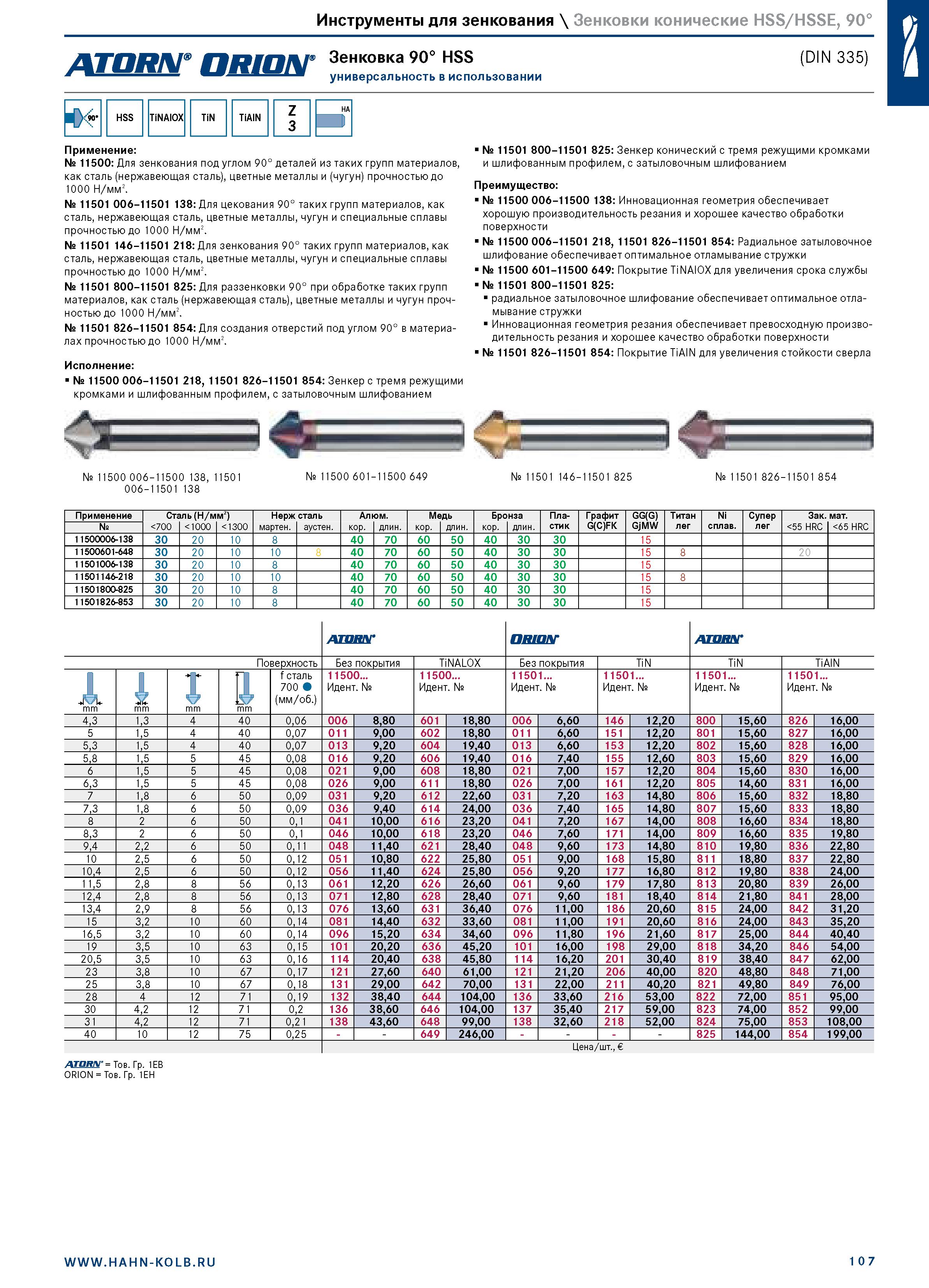

Инструменты для зенкования \ Зенковки конические HSS/HSSE, 90° лтаям пнюлг Зенковка 90° HSS универсальность в использовании (DIN 335) HSS TiNAlOX TiN TiAlN Z 3 HA Ш Применение: № 11500: Для зенкования под углом 90° деталей из таких групп материалов, как сталь (нержавеющая сталь), цветные металлы и (чугун) прочностью до 1000 Н/мм2. № 11501 006-11501 138: Для цекования 90° таких групп материалов, как сталь, нержавеющая сталь, цветные металлы, чугун и специальные сплавы прочностью до 1000 Н/мм2. № 11501 146-11501 218: Для зенкования 90° таких групп материалов, как сталь, нержавеющая сталь, цветные металлы, чугун и специальные сплавы прочностью до 1000 Н/мм2. № 11501 800-11501 825: Для раззенковки 90° при обработке таких групп материалов, как сталь (нержавеющая сталь), цветные металлы и чугун прочностью до 1000 Н/мм2. № 11501 826-11501 854: Для создания отверстий под углом 90° в материалах прочностью до 1000 Н/мм2. Исполнение: № 11500 006-11501 218, 11501 826-11501 854: Зенкер с тремя режущими кромками и шлифованным профилем, с затыловочным шлифованием № 11500 006-11500 138, 11501 № 11500 601-11500 649 006-11501 138 № 11501 800-11501 825: Зенкер конический с тремя режущими кромками и шлифованным профилем, с затыловочным шлифованием Преимущество: № 11500 006-11500 138: Инновационная геометрия обеспечивает хорошую производительность резания и хорошее качество обработки поверхности № 11500 006-11501 218, 11501 826-11501 854: Радиальное затыловочное шлифование обеспечивает оптимальное отламывание стружки № 11500 601-11500 649: Покрытие TiNAlOX для увеличения срока службы № 11501 800-11501 825: радиальное затыловочное шлифование обеспечивает оптимальное отламывание стружки Инновационная геометрия резания обеспечивает превосходную производительность резания и хорошее качество обработки поверхности № 11501 826-11501 854: Покрытие TiAlN для увеличения стойкости сверла № 11501 146-11501 825 № 11501 826-11501 854 Применение Сталь (Н/мм2) Нерж сталь Алюм. Медь Бронза Пла- Графит GG(G) Титан Ni Супер Зак. мат. № 700 1000 1300 мартен. аустен. кор. длин. кор. длин. кор. длин. стик G(C)FK GjMW лег сплав. лег 55 HRC 65 HRC 11500006-138 30 20 10 8 40 70 60 50 40 30 30 15 11500601-648 30 20 10 10 8 40 70 60 50 40 30 30 15 8 20 11501006-138 30 20 10 8 40 70 60 50 40 30 30 15 11501146-218 30 20 10 10 40 70 60 50 40 30 30 15 8 11501800-825 30 20 10 8 40 70 60 50 40 30 30 15 11501826-853 30 20 10 8 40 70 60 50 40 30 30 15 АТОМУ пмплг атопх' Поверхность Без покрытия TiNALOX Без покрытия TiN TiN TiAlN mm J mm f сталь 700 (мм/об.) 11500... Идент. № 11500... Идент. № 11501... Идент. № 11501... Идент. № 11501... Идент. № 11501... Идент. № 4,3 1,3 4 40 0,06 006 8,80 601 18,80 006 6,60 146 12,20 800 15,60 826 16,00 5 1,5 4 40 0,07 011 9,00 602 18,80 011 6,60 151 12,20 801 15,60 827 16,00 5,3 1,5 4 40 0,07 013 9,20 604 19,40 013 6,60 153 12,20 802 15,60 828 16,00 5,8 1,5 5 45 0,08 016 9,20 606 19,40 016 7,40 155 12,60 803 15,60 829 16,00 6 1,5 5 45 0,08 021 9,00 608 18,80 021 7,00 157 12,20 804 15,60 830 16,00 6,3 1,5 5 45 0,08 026 9,00 611 18,80 026 7,00 161 12,20 805 14,60 831 16,00 7 1,8 6 50 0,09 031 9,20 612 22,60 031 7,20 163 14,80 806 15,60 832 18,80 7,3 1,8 6 50 0,09 036 9,40 614 24,00 036 7,40 165 14,80 807 15,60 833 18,80 8 2 6 50 0,1 041 10,00 616 23,20 041 7,20 167 14,00 808 16,60 834 18,80 8,3 2 6 50 0,1 046 10,00 618 23,20 046 7,60 171 14,00 809 16,60 835 19,80 9,4 2,2 6 50 0,11 048 11,40 621 28,40 048 9,60 173 14,80 810 19,80 836 22,80 10 2,5 6 50 0,12 051 10,80 622 25,80 051 9,00 168 15,80 811 18,80 837 22,80 10,4 2,5 6 50 0,12 056 11,40 624 25,80 056 9,20 177 16,80 812 19,80 838 24,00 11,5 2,8 8 56 0,13 061 12,20 626 26,60 061 9,60 179 17,80 813 20,80 839 26,00 12,4 2,8 8 56 0,13 071 12,80 628 28,40 071 9,60 181 18,40 814 21,80 841 28,00 13,4 2,9 8 56 0,13 076 13,60 631 36,40 076 11,00 186 20,60 815 24,00 842 31,20 15 3,2 10 60 0,14 081 14,40 632 33,60 081 11,00 191 20,60 816 24,00 843 35,20 16,5 3,2 10 60 0,14 096 15,20 634 34,60 096 11,80 196 21,60 817 25,00 844 40,40 19 3,5 10 63 0,15 101 20,20 636 45,20 101 16,00 198 29,00 818 34,20 846 54,00 20,5 3,5 10 63 0,16 114 20,40 638 45,80 114 16,20 201 30,40 819 38,40 847 62,00 23 3,8 10 67 0,17 121 27,60 640 61,00 121 21,20 206 40,00 820 48,80 848 71,00 25 3,8 10 67 0,18 131 29,00 642 70,00 131 22,00 211 40,20 821 49,80 849 76,00 28 4 12 71 0,19 132 38,40 644 104,00 136 33,60 216 53,00 822 72,00 851 95,00 30 4,2 12 71 0,2 136 38,60 646 104,00 137 35,40 217 59,00 823 74,00 852 99,00 31 4,2 12 71 0,21 138 43,60 648 99,00 138 32,60 218 52,00 824 75,00 853 108,00 40 10 12 75 0,25 - - 649 246,00 - - - - 825 144,00 854 199,00 Цена/шт., ATaRV = Тов. Гр. 1EB ORION = Тов. Гр. 1EH 1 07
