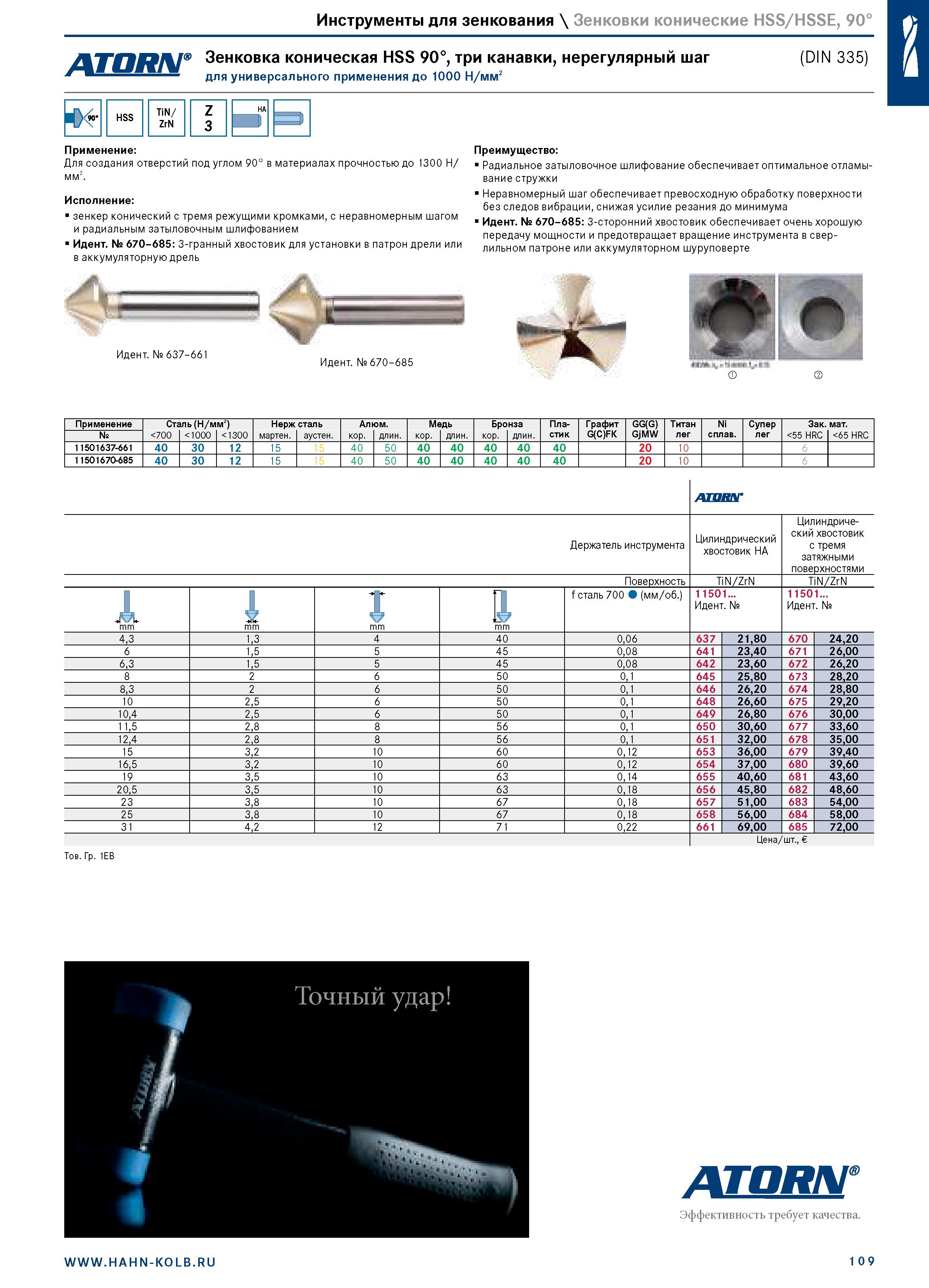

Инструменты для зенкования \ Зенковки конические HSS/HSSE, 90° Зенковка коническая HSS 90°, три канавки, нерегулярный шаг для универсального применения до 1000 Н/мм2 (DIN 335) HSS TiN/ ZrN Z 3 HA ш = Применение: Для создания отверстий под углом 90° в материалах прочностью до 1300 Н/ мм2. Исполнение: зенкер конический с тремя режущими кромками, с неравномерным шагом и радиальным затыловочным шлифованием Идент. № 670-685: 3-гранный хвостовик для установки в патрон дрели или в аккумуляторную дрель Идент. № 637-661 Идент. № 670-685 Преимущество: Радиальное затыловочное шлифование обеспечивает оптимальное отламывание стружки Неравномерный шаг обеспечивает превосходную обработку поверхности без следов вибрации, снижая усилие резания до минимума Идент. № 670-685: 3-сторонний хвостовик обеспечивает очень хорошую передачу мощности и предотвращает вращение инструмента в сверлильном патроне или аккумуляторном шуруповерте в Применение № Ста 700 ль(Н/м 1000 м2) 1300 Нерж мартен. сталь аустен. Ал кор. ом. длин. Ме кор. дь длин. Бро кор. нза длин. Пла- стик Графит G(C)FK GG(G) GjMW Титан лег Ni сплав. Супер лег Зак. 55 HRC мат. 65 HRC 11501637-661 40 30 12 15 15 40 50 40 40 40 40 40 20 10 6 11501670-685 40 30 12 15 15 40 50 40 40 40 40 40 20 10 6 ДГОЯ/У Держатель инструмента Цилиндрический хвостовик HA Цилиндрический хвостовик с тремя затяжными поверхностями Поверхность TiN/ZrN TiN/ZrN J'Ia. mm mm I mm a mm f сталь 700 (мм/об.) 11501... Идент. № 11501... Идент. № 4,3 1,3 4 40 0,06 637 21,80 670 24,20 6 1,5 5 45 0,08 641 23,40 671 26,00 6,3 1,5 5 45 0,08 642 23,60 672 26,20 8 2 6 50 0,1 645 25,80 673 28,20 8,3 2 6 50 0,1 646 26,20 674 28,80 10 2,5 6 50 0,1 648 26,60 675 29,20 10,4 2,5 6 50 0,1 649 26,80 676 30,00 11,5 2,8 8 56 0,1 650 30,60 677 33,60 12,4 2,8 8 56 0,1 651 32,00 678 35,00 15 3,2 10 60 0,12 653 36,00 679 39,40 16,5 3,2 10 60 0,12 654 37,00 680 39,60 19 3,5 10 63 0,14 655 40,60 681 43,60 20,5 3,5 10 63 0,18 656 45,80 682 48,60 23 3,8 10 67 0,18 657 51,00 683 54,00 25 3,8 10 67 0,18 658 56,00 684 58,00 31 4,2 12 71 0,22 661 69,00 685 72,00 Цена/шт., Тов. Гр. 1EB Агаш Эффективност ь требует качества. Точный удар 1 09
