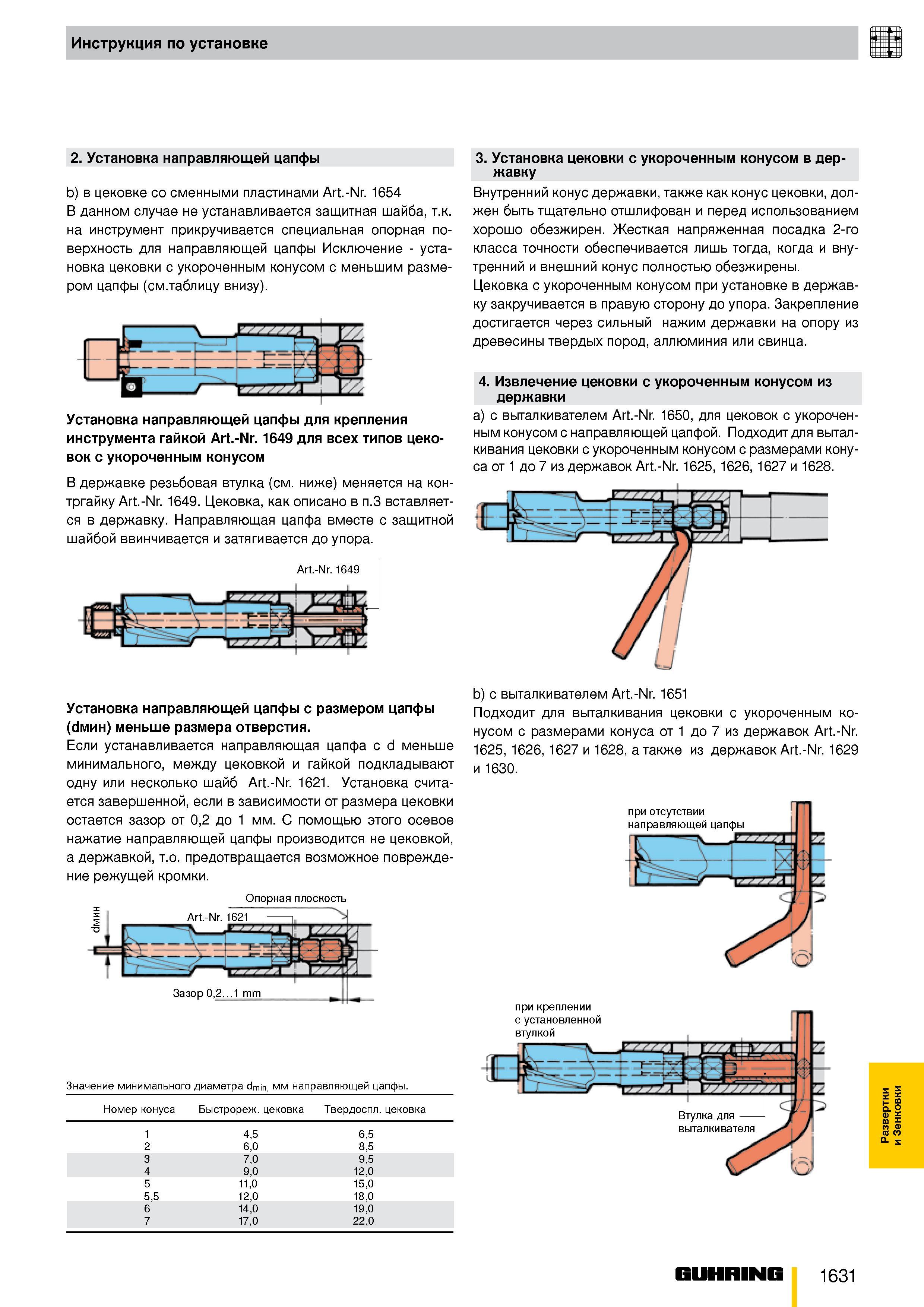

Инструкция по установке 2. Установка направляющей цапфы b) в цековке со сменными пластинами Art.-Nr. 1654 В данном случае не устанавливается защитная шайба, т.к. на инструмент прикручивается специальная опорная поверхность для направляющей цапфы Исключение установка цековки с укороченным конусом с меньшим размером цапфы (см.таблицу внизу). Установка направляющей цапфы для крепления инструмента гайкой Art.-Nr. 1649 для всех типов цеко-вок с укороченным конусом В державке резьбовая втулка (см. ниже) меняется на контргайку Art.-Nr. 1649. Цековка, как описано в п.3 вставляется в державку. Направляющая цапфа вместе с защитной шайбой ввинчивается и затягивается до упора. Art.-Nr. 1649 Зазор 0,2...1 mm Значение минимального диаметра dmin, мм направляющей цапфы. Номер конуса Быстрореж. цековка Твердоспл. цековка 1 4,5 6,5 2 6,0 8,5 3 7,0 9,5 4 9,0 12,0 5 11,0 15,0 5,5 12,0 18,0 6 14,0 19,0 7 17,0 22,0 3. Установка цековки с укороченным конусом в державку Внутренний конус державки, также как конус цековки, должен быть тщательно отшлифован и перед использованием хорошо обезжирен. Жесткая напряженная посадка 2-го класса точности обеспечивается лишь тогда, когда и внутренний и внешний конус полностью обезжирены. Цековка с укороченным конусом при установке в державку закручивается в правую сторону до упора. Закрепление достигается через сильный нажим державки на опору из древесины твердых пород, аллюминия или свинца. 4. Извлечение цековки с укороченным конусом из державки а) с выталкивателем Art.-Nr. 1650, для цековок с укороченным конусом с направляющей цапфой. Подходит для выталкивания цековки с укороченным конусом с размерами конуса от 1 до 7 из державок Art.-Nr. 1625, 1626, 1627 и 1628. Установка направляющей цапфы с размером цапфы мин) меньше размера отверстия. Если устанавливается направляющая цапфа с d меньше минимального, между цековкой и гайкой подкладывают одну или несколько шайб Art.-Nr. 1621. Установка считается завершенной, если в зависимости от размера цековки остается зазор от 0,2 до 1 мм. С помощью этого осевое нажатие направляющей цапфы производится не цековкой, а державкой, т.о. предотвращается возможное повреждение режущей кромки. Опорная плоскость b) с выталкивателем Art.-Nr. 1651 Подходит для выталкивания цековки с укороченным конусом с размерами конуса от 1 до 7 из державок Art.-Nr. 1625, 1626, 1627 и 1628, а также из державок Art.-Nr. 1629 и 1630. при отсутствии направляющей цапфы CZZ ЗД при креплении с установленной втулкой "Л Guhring 1631 Развертки и Зенковки
