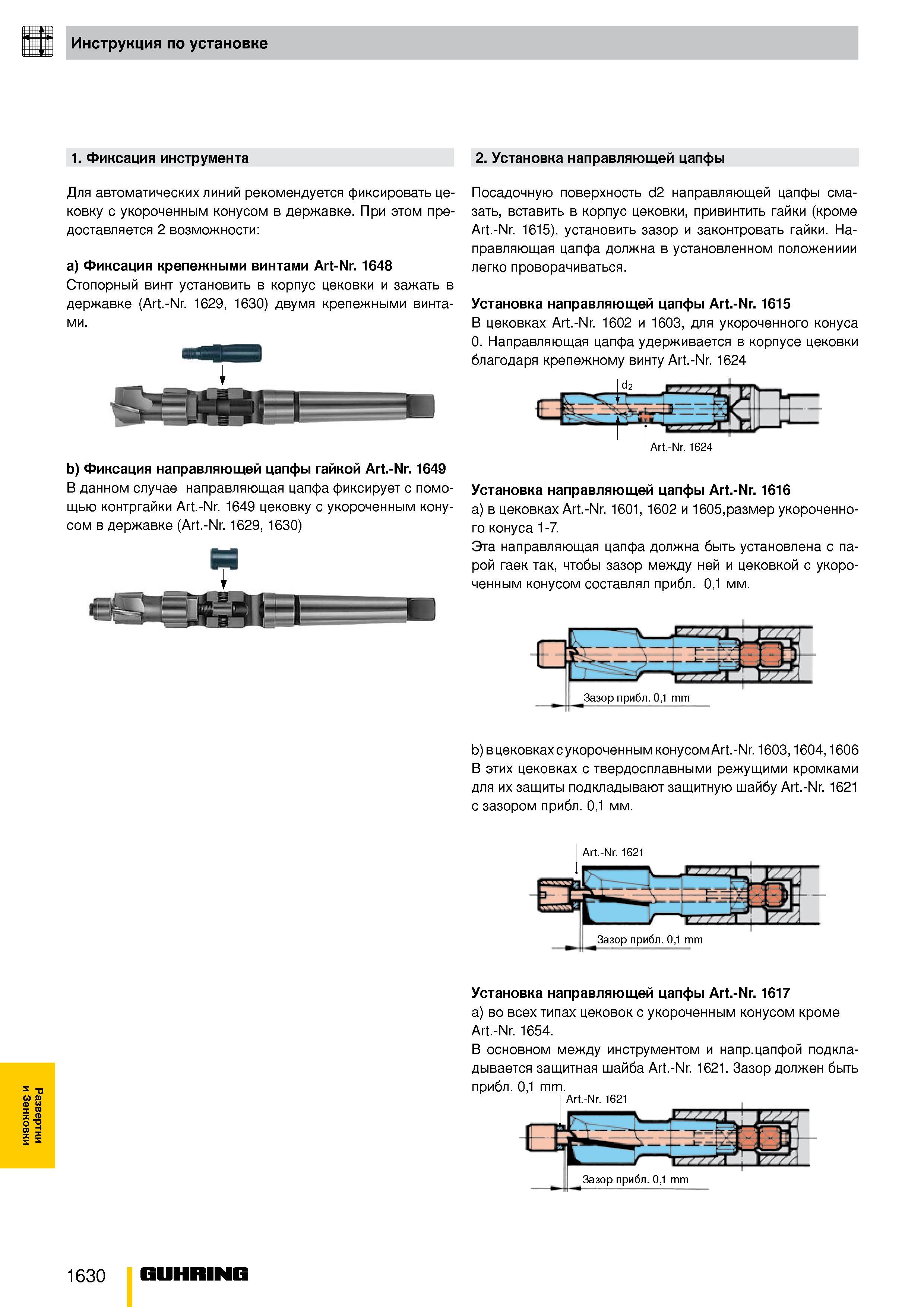

Развертки и Зенковки Инструкция по установке 1. Фиксация инструмента 2. Установка направляющей цапфы Для автоматических линий рекомендуется фиксировать це-ковку с укороченным конусом в державке. При этом предоставляется 2 возможности a) Фиксация крепежными винтами Art-Nr. 1648 Стопорный винт установить в корпус цековки и зажать в державке (Art.-Nr. 1629, 1630) двумя крепежными винтами. b) Фиксация направляющей цапфы гайкой Art.-Nr. 1649 В данном случае направляющая цапфа фиксирует с помощью контргайки Art.-Nr. 1649 цековку с укороченным конусом в державке (Art.-Nr. 1629, 1630) Посадочную поверхность d2 направляющей цапфы смазать, вставить в корпус цековки, привинтить гайки (кроме Art.-Nr. 1615), установить зазор и законтровать гайки. Направляющая цапфа должна в установленном положениии легко проворачиваться. Установка направляющей цапфы Art.-Nr. 1615 В цековках Art.-Nr. 1602 и 1603, для укороченного конуса 0. Направляющая цапфа удерживается в корпусе цековки благодаря крепежному винту Art.-Nr. 1624 Art.-Nr. 1624 Установка направляющей цапфы Art.-Nr. 1616 а) в цековках Art.-Nr. 1601, 1602 и 1605,размер укороченного конуса 1-7. Эта направляющая цапфа должна быть установлена с парой гаек так, чтобы зазор между ней и цековкой с укороченным конусом составлял прибл. 0,1 мм. Зазор прибл. 0,1 mm b) в цековках с укороченным конусом Art.-Nr. 1603, 1604, 1606 В этих цековках с твердосплавными режущими кромками для их защиты подкладывают защитную шайбу Art.-Nr. 1621 с зазором прибл. 0,1 мм. Установка направляющей цапфы Art.-Nr. 1617 a) во всех типах цековок с укороченным конусом кроме Art.-Nr. 1654. В основном между инструментом и напр.цапфой подкла-дывается защитная шайба Art.-Nr. 1621. Зазор должен быть прибл. 0,1 mm. Art.-Nr. 1621 1630 Guhring
