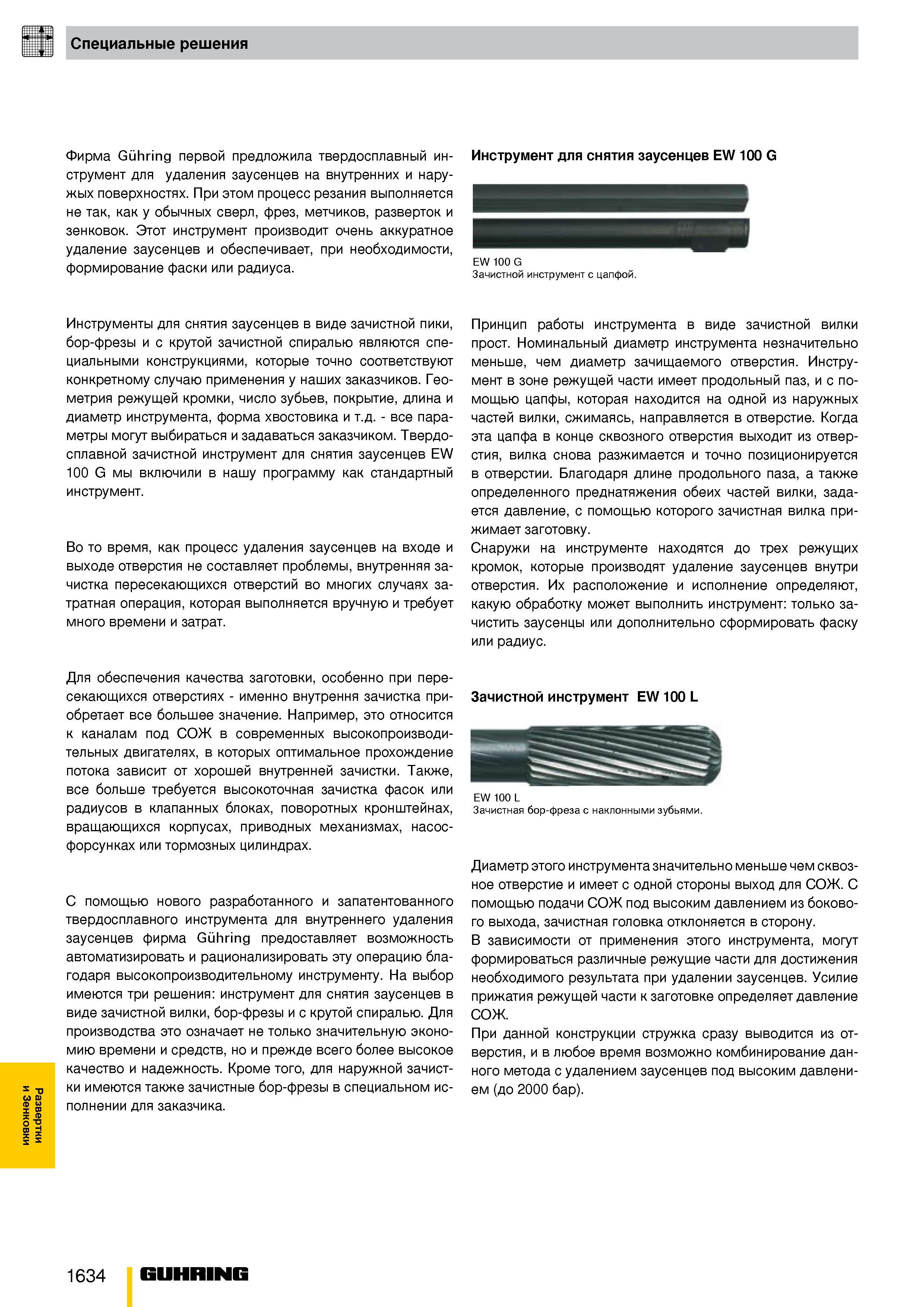

Развертки и Зенковки Специальные решения Фирма Guhring первой предложила твердосплавный инструмент для удаления заусенцев на внутренних и нару-жых поверхностях. При этом процесс резания выполняется не так, как у обычных сверл, фрез, метчиков, разверток и зенковок. Этот инструмент производит очень аккуратное удаление заусенцев и обеспечивает, при необходимости, формирование фаски или радиуса. Инструмент для снятия заусенцев EW 100 G EW 100 G Зачистной инструмент с цапфой. Инструменты для снятия заусенцев в виде зачистной пики, бор-фрезы и с крутой зачистной спиралью являются специальными конструкциями, которые точно соответствуют конкретному случаю применения у наших заказчиков. Геометрия режущей кромки, число зубьев, покрытие, длина и диаметр инструмента, форма хвостовика и т.д. все параметры могут выбираться и задаваться заказчиком. Твердосплавной зачистной инструмент для снятия заусенцев EW 100 G мы включили в нашу программу как стандартный инструмент. Во то время, как процесс удаления заусенцев на входе и выходе отверстия не составляет проблемы, внутренняя зачистка пересекающихся отверстий во многих случаях затратная операция, которая выполняется вручную и требует много времени и затрат. Для обеспечения качества заготовки, особенно при пересекающихся отверстиях именно внутрення зачистка приобретает все большее значение. Например, это относится к каналам под СОЖ в современных высокопроизводительных двигателях, в которых оптимальное прохождение потока зависит от хорошей внутренней зачистки. Также, все больше требуется высокоточная зачистка фасок или радиусов в клапанных блоках, поворотных кронштейнах, вращающихся корпусах, приводных механизмах, насос-форсунках или тормозных цилиндрах. С помощью нового разработанного и запатентованного твердосплавного инструмента для внутреннего удаления заусенцев фирма Guhring предоставляет возможность автоматизировать и рационализировать эту операцию благодаря высокопроизводительному инструменту. На выбор имеются три решения инструмент для снятия заусенцев в виде зачистной вилки, бор-фрезы и с крутой спиралью. Для производства это означает не только значительную экономию времени и средств, но и прежде всего более высокое качество и надежность. Кроме того, для наружной зачистки имеются также зачистные бор-фрезы в специальном исполнении для заказчика. Принцип работы инструмента в виде зачистной вилки прост. Номинальный диаметр инструмента незначительно меньше, чем диаметр зачищаемого отверстия. Инструмент в зоне режущей части имеет продольный паз, и с помощью цапфы, которая находится на одной из наружных частей вилки, сжимаясь, направляется в отверстие. Когда эта цапфа в конце сквозного отверстия выходит из отверстия, вилка снова разжимается и точно позиционируется в отверстии. Благодаря длине продольного паза, а также определенного преднатяжения обеих частей вилки, задается давление, с помощью которого зачистная вилка прижимает заготовку. Снаружи на инструменте находятся до трех режущих кромок, которые производят удаление заусенцев внутри отверстия. Их расположение и исполнение определяют, какую обработку может выполнить инструмент только зачистить заусенцы или дополнительно сформировать фаску или радиус. Зачистной инструмент EW 100 L EW 100 L Зачистная бор-фреза с наклонными зубьями. Диаметр этого инструмента значительно меньше чем сквозное отверстие и имеет с одной стороны выход для СОЖ. С помощью подачи СОЖ под высоким давлением из бокового выхода, зачистная головка отклоняется в сторону. В зависимости от применения этого инструмента, могут формироваться различные режущие части для достижения необходимого результата при удалении заусенцев. Усилие прижатия режущей части к заготовке определяет давление СОЖ. При данной конструкции стружка сразу выводится из отверстия, и в любое время возможно комбинирование данного метода с удалением заусенцев под высоким давлением (до 2000 бар). 1634 Guhring
