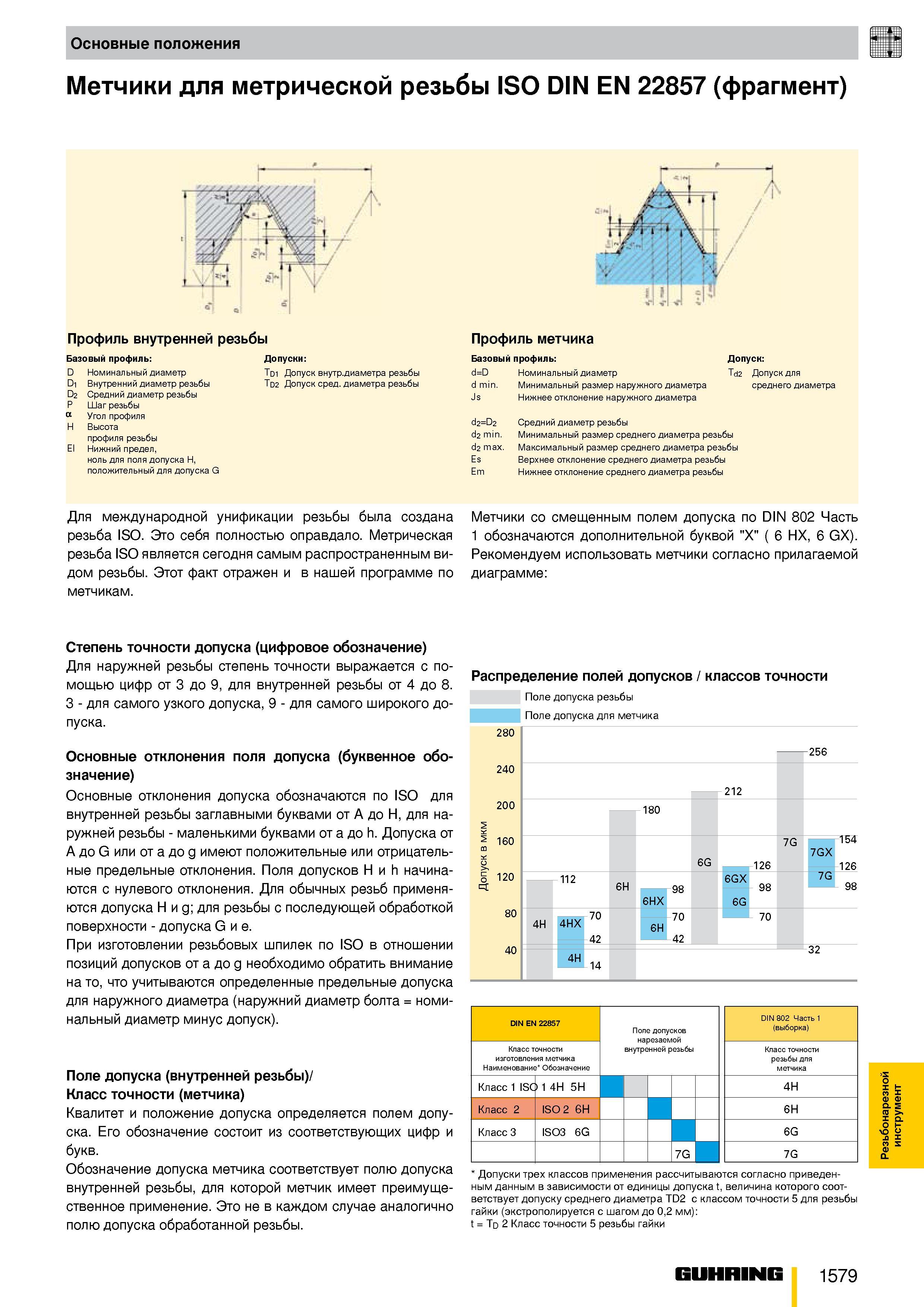

Основные положения Метчики для метрической резьбы ISO DIN EN 22857 (фрагмент) Профиль внутренней резьбы Базовый профиль D Номинальный диаметр Di Внутренний диаметр резьбы D2 Средний диаметр резьбы P Шаг резьбы а Угол профиля H Высота профиля резьбы El Нижний предел, ноль для поля допуска Н, положительный для допуска G Допуски Tdi Допуск внутр.диаметра резьбы Td2 Допуск сред. диаметра резьбы Профиль метчика Базовый профиль d=D Номинальный диаметр d min. Минимальный размер наружного диаметра Js Нижнее отклонение наружного диаметра Допуск Td2 Допуск для среднего диаметра d2=D2 Средний диаметр резьбы d2 min. Минимальный размер среднего диаметра резьбы d2 max. Максимальный размер среднего диаметра резьбы Es Верхнее отклонение среднего диаметра резьбы Em Нижнее отклонение среднего диаметра резьбы Для международной унификации резьбы была создана резьба ISO. Это себя полностью оправдало. Метрическая резьба ISO является сегодня самым распространенным видом резьбы. Этот факт отражен и в нашей программе по метчикам. Метчики со смещенным полем допуска по DIN 802 Часть 1 обозначаются дополнительной буквой "Х" ( 6 НХ, 6 GX). Рекомендуем использовать метчики согласно прилагаемой диаграмме Степень точности допуска (цифровое обозначение) Для наружней резьбы степень точности выражается с помощью цифр от 3 до 9, для внутренней резьбы от 4 до 8. 3 для самого узкого допуска, 9 для самого широкого допуска. Основные отклонения поля допуска (буквенное обозначение) Основные отклонения допуска обозначаются по ISO для внутренней резьбы заглавными буквами от А до Н, для наружней резьбы маленькими буквами от а до h. Допуска от А до G или от а до g имеют положительные или отрицательные предельные отклонения. Поля допусков Н и h начинаются с нулевого отклонения. Для обычных резьб применяются допуска Н и g; для резьбы с последующей обработкой поверхности допуска G и е. При изготовлении резьбовых шпилек по ISO в отношении позиций допусков от а до g необходимо обратить внимание на то, что учитываются определенные предельные допуска для наружного диаметра (наружний диаметр болта номинальный диаметр минус допуск). Поле допуска (внутренней резьбы)/ Класс точности (метчика) Квалитет и положение допуска определяется полем допуска. Его обозначение состоит из соответствующих цифр и букв. Обозначение допуска метчика соответствует полю допуска внутренней резьбы, для которой метчик имеет преимущественное применение. Это не в каждом случае аналогично полю допуска обработанной резьбы. Распределение полей допусков / классов точности Поле допуска резьбы Поле допуска для метчика 256 212 180 7G 6G 112 6H 4H 4HX 4H 70 42 6HX 6H 98 6GX 6G 70 42 126 7GX 7G 98 154 126 98 70 32 14 DIN EN 22857 Класс точности изготовления метчика Наименование Обозначение Поле допусков нарезаемой внутренней резьбы Класс 1 ISC H 5 H 4 4H Класс 2 ISO 2 6H 6H Класс 3 ISO3 6G 6G 7G 7G DIN 802 Часть 1 (выборка) Класс точности резьбы для метчика Допуски трех классов применения рассчитываются согласно приведенным данным в зависимости от единицы допуска t, величина которого соответствует допуску среднего диаметра TD2 с классом точности 5 для резьбы гайки (экстрополируется с шагом до 0,2 мм) t Td 2 Класс точности 5 резьбы гайки 280 240 80 40 Guhring 1579 Резьбонарезной инструмент
