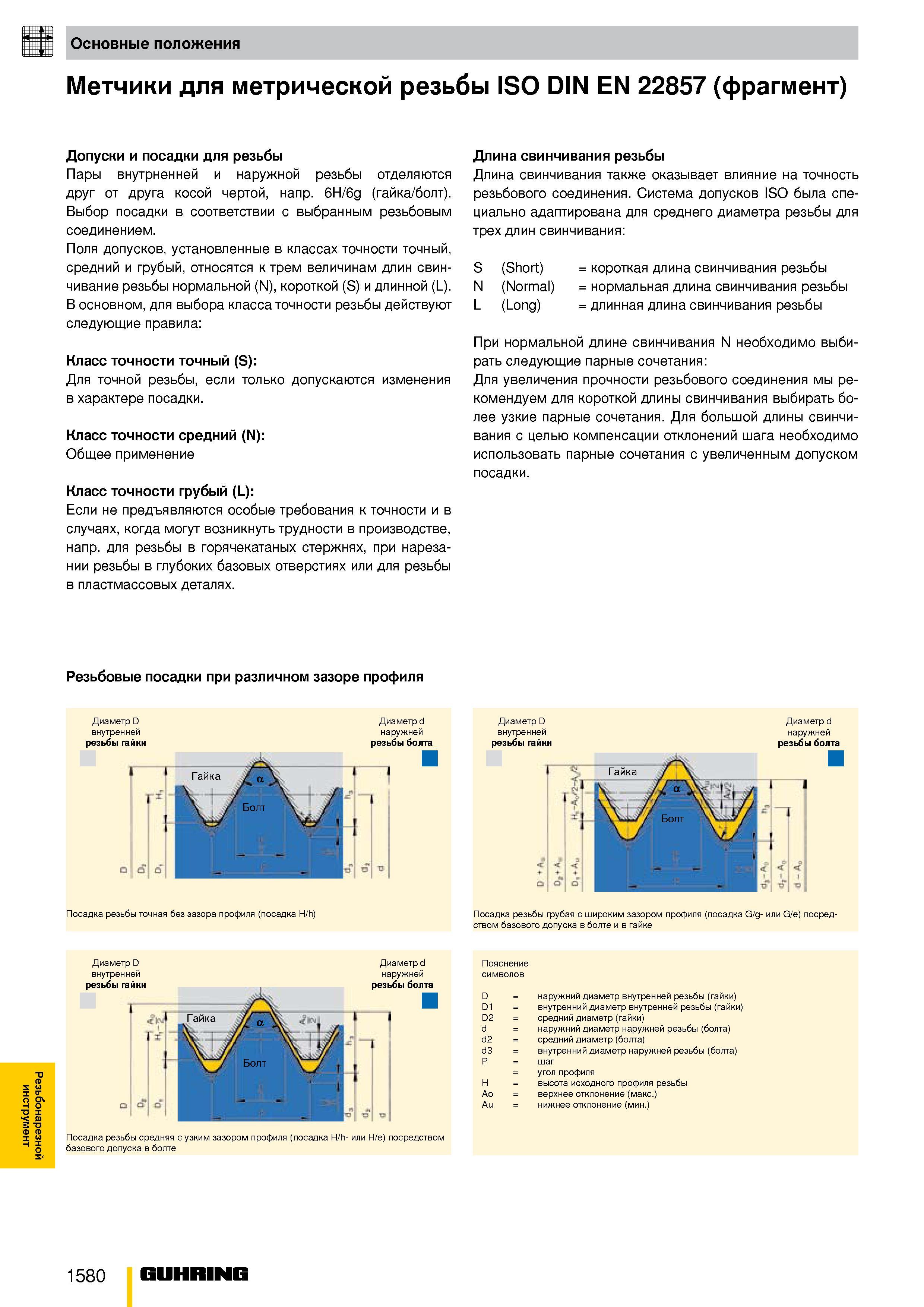

Резьбонарезной инструмент Основные положения Метчики для метрической резьбы ISO DIN EN 22857 (фрагмент) Допуски и посадки для резьбы Пары внутрненней и наружной резьбы отделяются друг от друга косой чертой, напр. 6H/6g (гайка/болт). Выбор посадки в соответствии с выбранным резьбовым соединением. Поля допусков, установленные в классах точности точный, средний и грубый, относятся к трем величинам длин свинчивание резьбы нормальной (N), короткой (S) и длинной (L). В основном, для выбора класса точности резьбы действуют следующие правила Класс точности точный (S) Для точной резьбы, если только допускаются изменения в характере посадки. Класс точности средний (N) Общее применение Класс точности грубый (L) Если не предъявляются особые требования к точности и в случаях, когда могут возникнуть трудности в производстве, напр. для резьбы в горячекатаных стержнях, при нарезании резьбы в глубоких базовых отверстиях или для резьбы в пластмассовых деталях. Длина свинчивания резьбы Длина свинчивания также оказывает влияние на точность резьбового соединения. Система допусков ISO была специально адаптирована для среднего диаметра резьбы для трех длин свинчивания S (Short) короткая длина свинчивания резьбы N (Normal) нормальная длина свинчивания резьбы L (Long) длинная длина свинчивания резьбы При нормальной длине свинчивания N необходимо выбирать следующие парные сочетания Для увеличения прочности резьбового соединения мы рекомендуем для короткой длины свинчивания выбирать более узкие парные сочетания. Для большой длины свинчивания с целью компенсации отклонений шага необходимо использовать парные сочетания с увеличенным допуском посадки. Резьбовые посадки при различном зазоре профиля Диаметр D внутренней резьбы гайки Диаметр d наружней резьбы болта Посадка резьбы грубая с широким зазором профиля (посадка G/g- или G/e) посредством базового допуска в болте и в гайке Диаметр D Диаметр d внутренней наружней Посадка резьбы средняя с узким зазором профиля (посадка H/h- или H/e) посредством базового допуска в болте Пояснение символов D наружний диаметр внутренней резьбы (гайки) D1 внутренний диаметр внутренней резьбы (гайки) D2 средний диаметр (гайки) d наружний диаметр наружней резьбы (болта) d2 средний диаметр (болта) d3 внутренний диаметр наружней резьбы (болта) P шаг угол профиля H высота исходного профиля резьбы Ao верхнее отклонение (макс.) Au нижнее отклонение (мин.) 1580 Guhring
