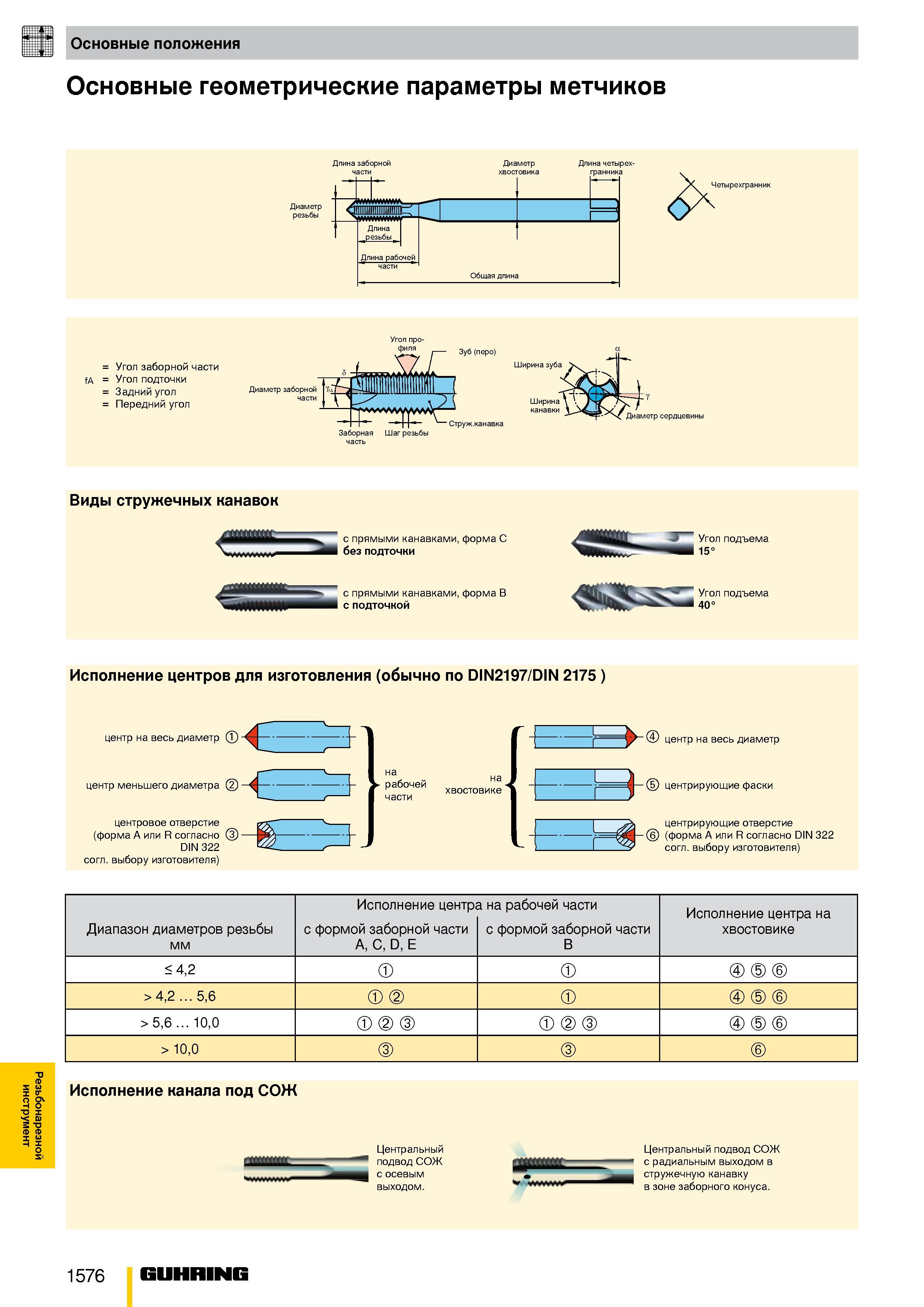

Резьбонарезной инструмент Основные положения Основные геометрические параметры метчиков Длина заборной Диаметр резьбы Диаметр Длина четырех- Четырехгранник Виды стружечных канавок с прямыми канавками, форма С 'w без подточки VW4,v. с прямыми канавками, форма В Угол подъема с подточкой 40° Исполнение центров для изготовления (обычно по DIN2197/DIN 2175 ) центр на весь диаметр центр меньшего диаметра (Э- центровое отверстие (форма А или R согласно DIN 322 согл. выбору изготовителя) на рабочей части на хвостовике центр на весь диаметр центрирующие фаски центрирующие отверстие (форма А или R согласно DIN 322 согл. выбору изготовителя) Диапазон диаметров резьбы мм Исполнение центра на рабочей части Исполнение центра на хвостовике с формой заборной части A, C, D, E с формой заборной части В 4,2 > 4,2 5,6 > 5,6 10,0 > 10,0 Исполнение канала под СОЖ Центральный подвод СОЖ с осевым выходом. Центральный подвод СОЖ с радиальным выходом в стружечную канавку в зоне заборного конуса. 1576 Guhring
