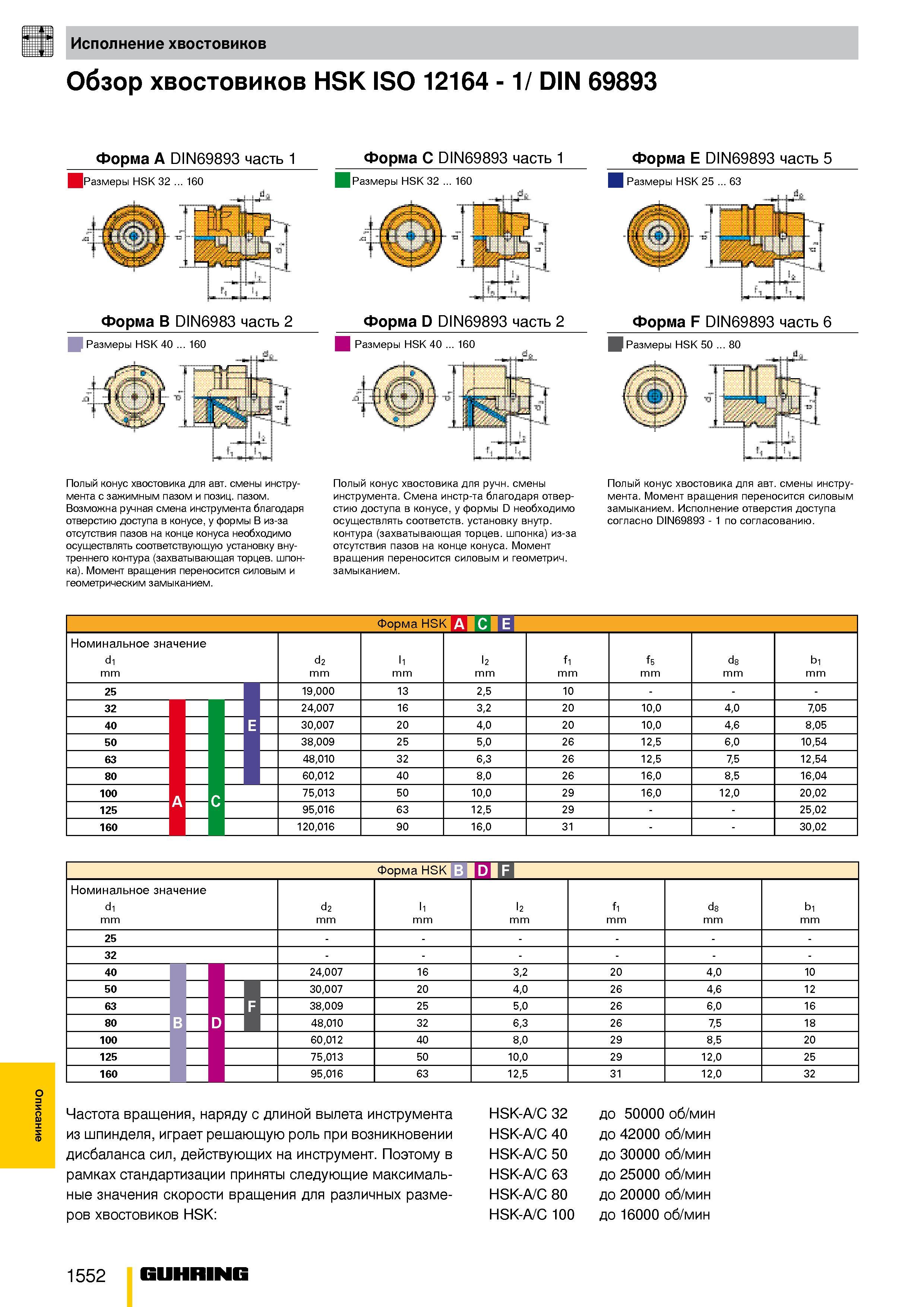

Описание Исполнение хвостовиков Обзор хвостовиков HSK ISO 12164 1/ DIN 69893 Форма А DIN69893 часть 1 Размеры HSK 32 160 Форма В DIN6983 часть 2 Размеры HSK 40 160 Форма C DIN69893 часть 1 Размеры HSK 32 160 Форма E DIN69893 часть 5 Размеры HSK 25 63 Форма F DIN69893 часть 6 Размеры HSK 50 80 Полый конус хвостовика для авт. смены инструмента с зажимным пазом и позиц. пазом. Возможна ручная смена инструмента благодаря отверстию доступа в конусе, у формы В из-за отсутствия пазов на конце конуса необходимо осуществлять соответствующую установку внутреннего контура (захватывающая торцев. шпонка). Момент вращения переносится силовым и геометрическим замыканием. Полый конус хвостовика для ручн. смены инструмента. Смена инстр-та благодаря отверстию доступа в конусе, у формы D необходимо осуществлять соответств. установку внутр. контура (захватывающая торцев. шпонка) из-за отсутствия пазов на конце конуса. Момент вращения переносится силовым и геометрич. замыканием. Полый конус хвостовика для авт. смены инструмента. Момент вращения переносится силовым замыканием. Исполнение отверстия доступа согласно DIN69893 1 по согласованию. I Номинальное значение d1 d2 l1 l2 f1 f5 ds b1 mm 25 19,000 13 2,5 10 32 24,007 16 3,2 20 10,0 4,0 7,05 40 HeB 30,007 20 4,0 20 10,0 4,6 8,05 50 38,009 25 5,0 26 12,5 6,0 10,54 63 48,010 32 6,3 26 12,5 7,5 12,54 80 60,012 40 8,0 26 16,0 8,5 16,04 C 75,013 50 10,0 29 16,0 12,0 20,02 125 A с 95,016 63 12,5 29 25,02 160 120,016 90 16,0 31 30,02 Номинальное значение d1 mm d2 mm l1 mm I2 mm f1 mm d8 mm b1 mm 25 32 40 24,007 16 3,2 20 4,0 10 50 30,007 20 4,0 26 4,6 12 63 FB 38,009 25 5,0 26 6,0 16 80 48,010 32 6,3 26 7,5 18 100 60,012 40 8,0 29 8,5 20 125 75,013 50 10,0 29 12,0 25 160 95,016 63 12,5 31 12,0 32 Частота вращения, наряду с длиной вылета инструмента HSK-A/C 32 до 50000 об/мин из шпинделя, играет решающую роль при возникновении HSK-A/C 40 до 42000 об/мин дисбаланса сил, действующих на инструмент. Поэтому в HSK-A/C 50 до 30000 об/мин рамках стандартизации приняты следующие максималь- HSK-A/C 63 до 25000 об/мин ные значения скорости вращения для различных разме- HSK-A/C 80 до 20000 об/мин ров хвостовиков HSK HSK-A/C 100 до 16000 об/мин 1552 Guhring
