1391 Каталог GUHRING 2009 Осевой режущий инструмент и инструментальная оснастка Стр.1550

Каталог GUHRING 2009 Режущий инструмент и оснастка Стр. 1550 1391 Lab2u

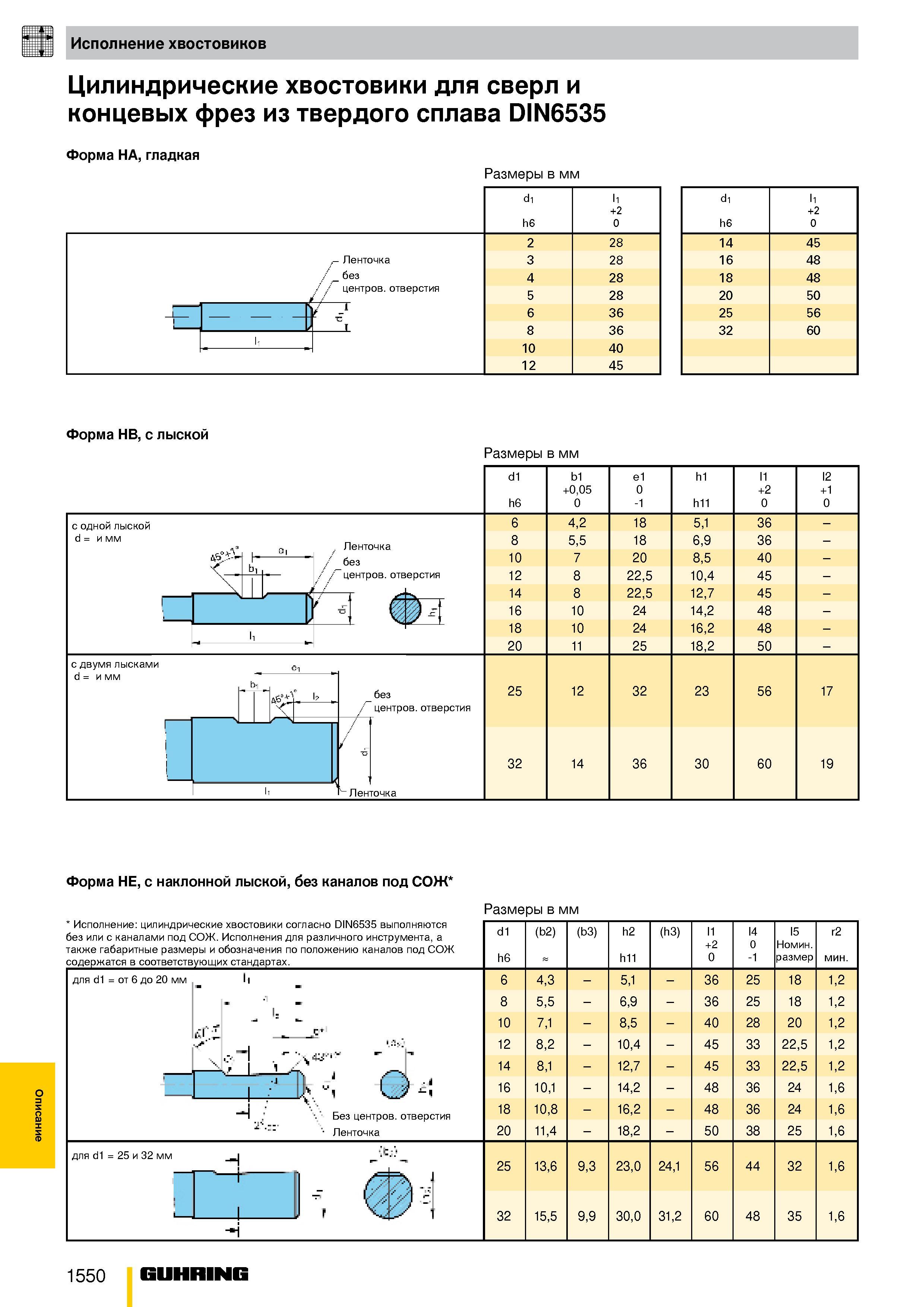

Описание Исполнение хвостовиков Цилиндрические хвостовики для сверл и концевых фрез из твердого сплава DIN6535 Форма НА, гладкая Размеры в мм j 1 Г 1- Ленточка ' без ' центров. отверстия di li +2 h6 0 2 28 3 28 4 28 5 28 6 36 8 36 10 40 12 45 di h6 I1 +2 0 14 45 16 48 18 48 20 50 25 56 32 60 Форма НВ, с лыской Размеры в мм d1 h6 b1 +0,05 0 е1 0 -1 h1 h11 l1 +2 0 l2 +1 0 с одной лыской d и мм 6 8 10 12 14 16 18 20 4,2 5,5 7 8 8 10 10 11 18 18 20 22.5 22.5 24 24 25 5,1 6,9 8,5 10,4 12,7 14.2 16.2 18,2 36 36 40 45 45 48 48 50 с двумя лысками d и мм 25 32 12 14 32 36 23 30 56 60 17 19 Форма НЕ, с наклонной лыской, без каналов под СОЖ Размеры в мм Исполнение цилиндрические хвостовики согласно DIN6535 выполняются без или с каналами под СОЖ. Исполнения для различного инструмента, а также габаритные размеры и обозначения по положению каналов под СОЖ содержатся в соответствующих стандартах. d1 h6 (b2) (b3) h2 h11 (h3) l1 +2 0 l4 0 -1 l5 Номин. размер r2 мин. для d1 от 6 до 20 мм 1. в 6 4,3 5,1 36 25 18 1,2 8 5,5 6,9 36 25 18 1,2 £1 "1 ' 10 7,1 8,5 40 28 20 1,2 , 12 8,2 10,4 45 33 22,5 1,2 \ I ' 1 1 q 1 О 14 8,1 12,7 45 33 22,5 1,2 16 10,1 14,2 48 36 24 1,6 А ' Без центров. отверстия 18 10,8 16,2 48 36 24 1,6 Ленточка 20 11,4 18,2 50 38 25 1,6 для d1 25 и 32 мм Н 1 с 25 13,6 9,3 23,0 24,1 56 44 32 1,6 1 ' V /у Г у :- 32 15,5 9,9 30,0 31,2 60 48 35 1,6 -i 1550 Guhring
