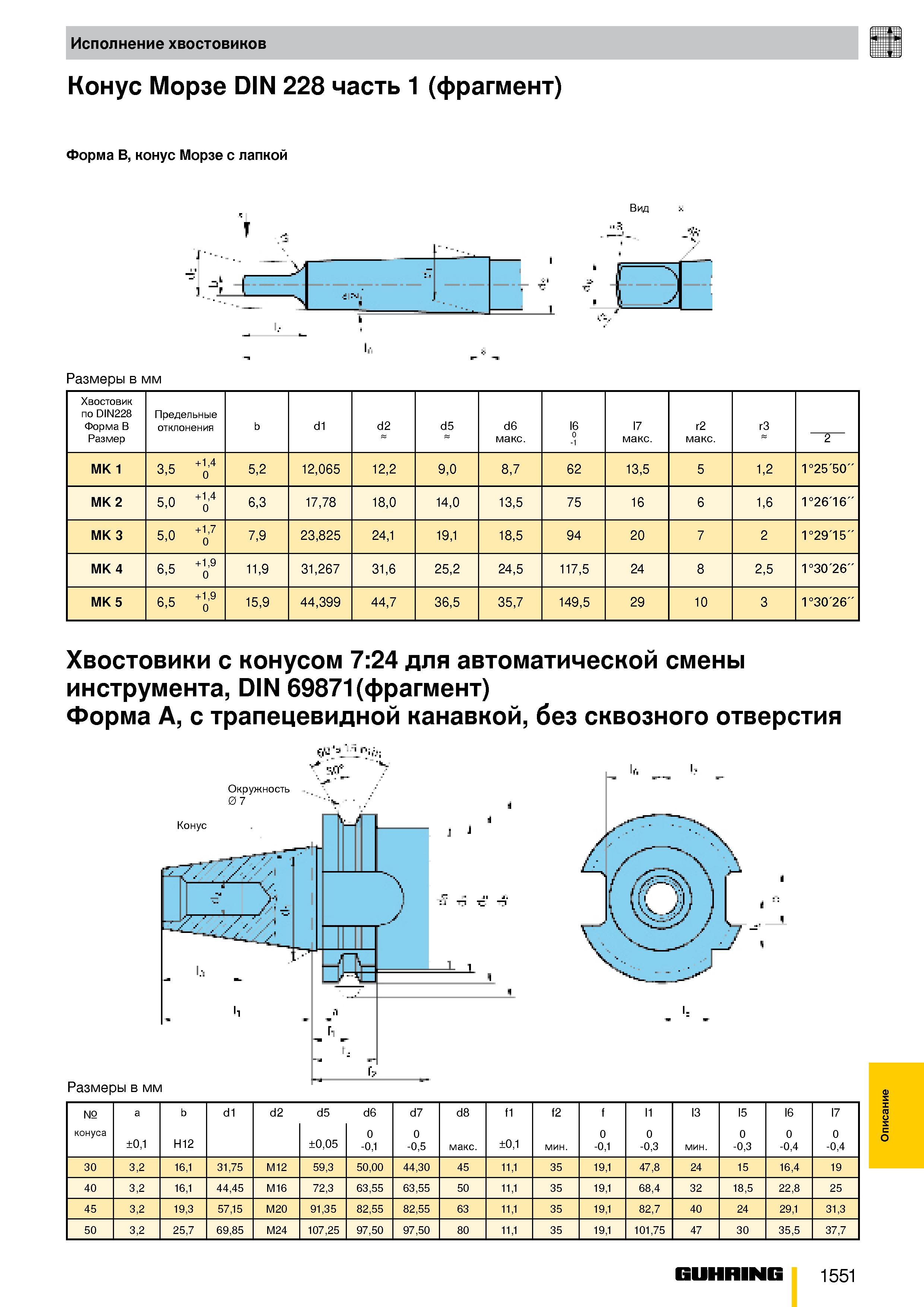

Исполнение хвостовиков Конус Морзе DIN 228 часть 1 (фрагмент) Форма В, конус Морзе с лапкой Вид 1. Размеры в мм Хвостовик по DIN228 Форма В Размер Предельные отклонения b d1 d2 d5 d6 макс. 16 0 -1 17 макс. r2 макс. r3 2 MK 1 3,5 + 1,4 0 5,2 12,065 12,2 9,0 8,7 62 13,5 5 1,2 1°25'50" MK 2 5,0 + 1,4 0 6,3 17,78 18,0 14,0 13,5 75 16 6 1,6 1°26'16" MK 3 5,0 + 1,7 0 7,9 23,825 24,1 19,1 18,5 94 20 7 2 1°29 '15 MK 4 6,5 + 1,9 0 11,9 31,267 31,6 25,2 24,5 117,5 24 8 2,5 1°30 '26 MK 5 6,5 + 1,9 0 15,9 44,399 44,7 36,5 35,7 149,5 29 10 3 1°30 '26 Хвостовики с конусом 7:24 для автоматической смены инструмента, DIN 69871(фрагмент) Форма А, с трапецевидной канавкой, без сквозного отверстия L .v '-.tf Окружность 0 7 № конуса a ±0,1 b H12 d1 d2 d5 ±0,05 d6 0 -0,1 d7 0 -0,5 d8 макс. f1 ±0,1 f2 мин. f 0 -0,1 11 0 -0,3 13 мин. 15 0 -0,3 16 0 -0,4 17 0 -0,4 30 3,2 16,1 31,75 М12 59,3 50,00 44,30 45 11,1 35 19,1 47,8 24 15 16,4 19 40 3,2 16,1 44,45 M16 72,3 63,55 63,55 50 11,1 35 19,1 68,4 32 18,5 22,8 25 45 3,2 19,3 57,15 М20 91,35 82,55 82,55 63 11,1 35 19,1 82,7 40 24 29,1 31,3 50 3,2 25,7 69,85 M24 107,25 97,50 97,50 80 11,1 35 19,1 101,75 47 30 35,5 37,7 Guhring 1551 Описание
