1372 Каталог GUHRING 2009 Осевой режущий инструмент и инструментальная оснастка Стр.1531

Каталог GUHRING 2009 Режущий инструмент и оснастка Стр. 1531 1372 Lab2u

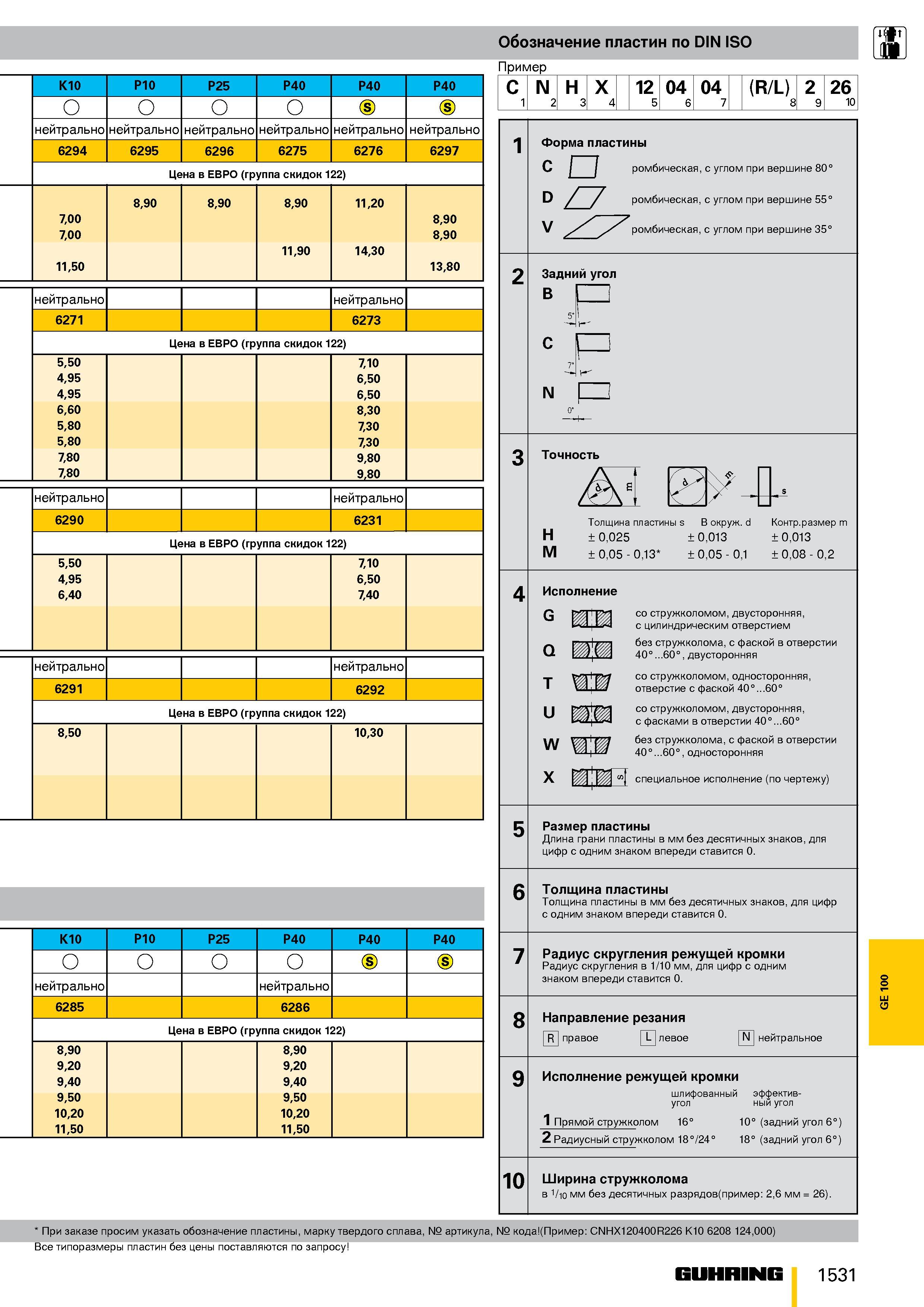

Обозначение пластин по DIN ISO Пример K10 P10 P25 P40 P40 P40 нейтрально нейтрально нейтрально нейтрально нейтрально нейтрально 6294 6295 6296 6275 6276 6297 Цена в ЕВРО (группа скидок 122) 7.00 7.00 8,90 8,90 8,90 11,20 8.90 8.90 11,50 11,90 14,30 13,80 нейтрально нейтрально 6271 6273 Цена в ЕВРО (группа скидок 122) 5,50 7,10 4,95 6,50 4,95 6,50 6,60 8,30 5,80 7,30 5,80 7,30 7,80 9,80 7,80 9,80 нейтрально нейтрально 6290 6231 Цена в ЕВРО (группа скидок 122) 5,50 4,95 6,40 7,10 6,50 7,40 нейтрально нейтрально 6291 6292 Цена в ЕВРО (группа скидок 122) 8,50 10,30 K10 P10 P25 P40 P40 P40 нейтрально нейтрально 6285 6286 Цена в ЕВРО (группа скидок 122) 8,90 8,90 9,20 9,20 9,40 9,40 9,50 9,50 10,20 10,20 11,50 11,50 с N H X 12 04 04 (R/L) 2 26 1 2 3 4 5 6 7 8 9 10 Форма пластины с ромбическая, с углом при вершине 80° °Z7 ромбическая, с углом при вершине 55° ромбическая, с углом при вершине 35° V 2 Задний угол B J 5 1 ' с 1 1 г К" N 3 Точность Толщина пластины s В окруж. d Контр.размер m H ± 0,025 ± 0,013 ± 0,013 M ± 0,05 0,13 ± 0,05 0,1 ± 0,08 0,2 4 Исполнение G Q T U W X со стружколомом, двусторонняя, с цилиндрическим отверстием без стружколома, с фаской в отверстии 40°...60°, двусторонняя со стружколомом, односторонняя, отверстие с фаской 40°...60° со стружколомом, двусторонняя, с фасками в отверстии 40°...60° без стружколома, с фаской в отверстии 40°...60°, односторонняя 1 специальное исполнение (по чертежу) 5 Размер пластины Длина грани пластины в мм без десятичных знаков, для цифр с одним знаком впереди ставится 0. 6 Толщина пластины Толщина пластины в мм без десятичных знаков, для цифр с одним знаком впереди ставится 0. 7 Радиус скругления режущей кромки Радиус скругления в 1/10 мм, для цифр с одним знаком впереди ставится 0. 8 Направление резания R правое Щ левое I нейтральное 9 Исполнение режущей кромки шлифованный эффектив-угол ный угол 1 Прямой стружколом 16° 2 Радиусный стружколом 18°/24° 10° (задний угол 6° 18° (задний угол 6° 10 Ширина стружколома в 1/ю мм без десятичных разрядов(пример 2,6 мм 26). 1 При заказе просим указать обозначение пластины, марку твердого сплава, № артикула, № кода (Пример CNHX120400R226 K10 6208 124,000) Все типоразмеры пластин без цены поставляются по запросу Guhring 1531 001 ээ
