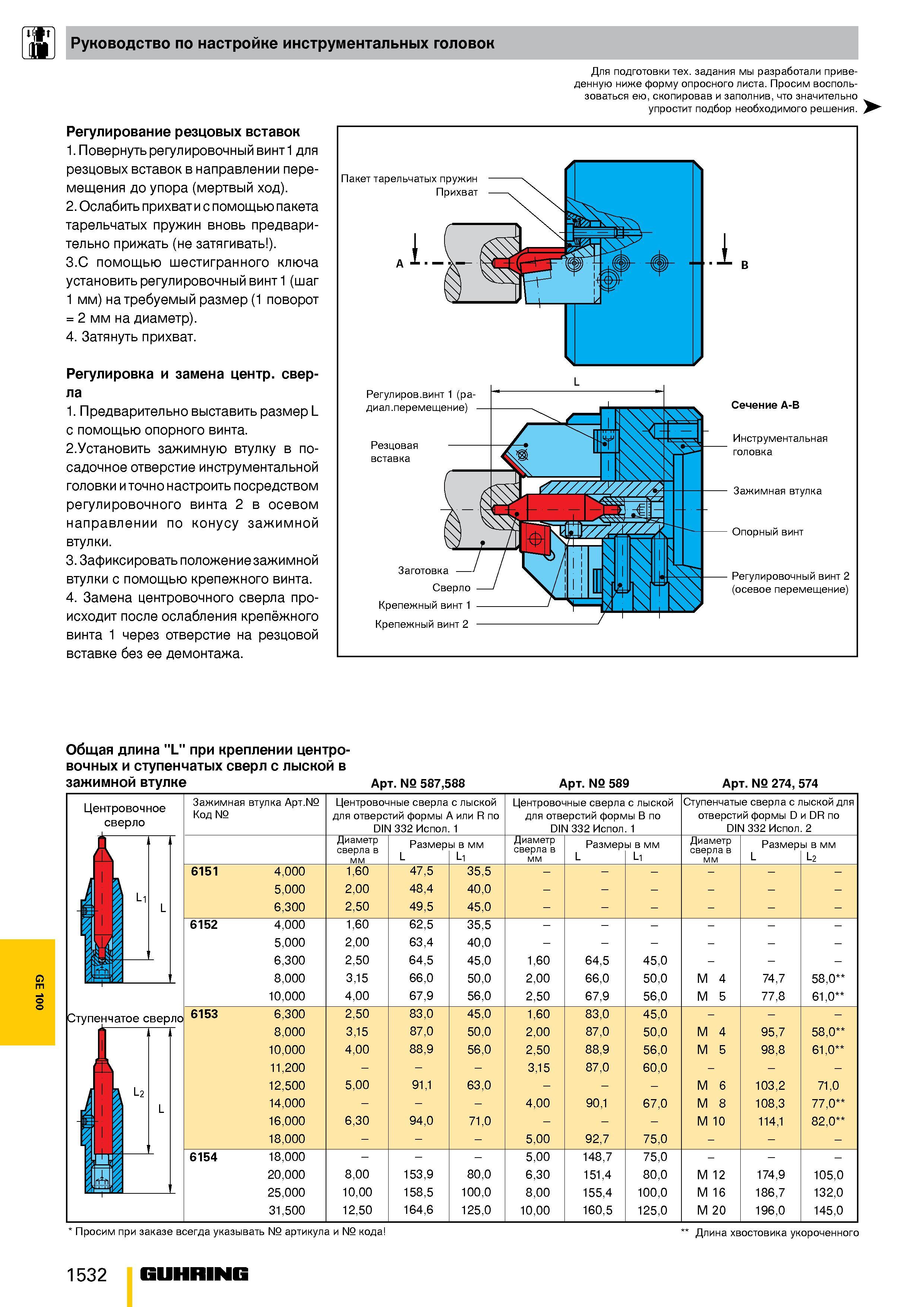

GE 100 Руководство по настройке инструментальных головок Регулирование резцовых вставок 1. Повернуть регулировочный винт 1 для резцовых вставок в направлении перемещения до упора (мертвый ход). 2. Ослабить прихват и с помощью пакета тарельчатых пружин вновь предварительно прижать (не затягивать ). 3.С помощью шестигранного ключа установить регулировочный винт 1 (шаг 1 мм) на требуемый размер (1 поворот 2 мм на диаметр). 4. Затянуть прихват. Регулировка и замена центр. сверла 1. Предварительно выставить размер L с помощью опорного винта. 2.Установить зажимную втулку в посадочное отверстие инструментальной головки и точно настроить посредством регулировочного винта 2 в осевом направлении по конусу зажимной втулки. 3. Зафиксировать положение зажимной втулки с помощью крепежного винта. 4. Замена центровочного сверла происходит после ослабления крепёжного винта 1 через отверстие на резцовой вставке без ее демонтажа. Для подготовки тех. задания мы разработали приведенную ниже форму опросного листа. Просим воспользоваться ею, скопировав и заполнив, что значительно упростит подбор необходимого решения. Общая длина "L" при креплении центровочных и ступенчатых сверл с лыской в зажимной втулке Арт. № 587,588 Арт. № 589 Арт. № 274, 574 Центровочное сверло Зажимная втулка Арт.№ Код № Центровочные сверла с лыской для отверстий формы А или R по DIN 332 Испол. 1 Центровочные сверла с лыской для отверстий формы В по DIN 332 Испол. 1 Ступенчатые сверла с лыской для отверстий формы D и DR по DIN 332 Испол. 2 j L Диаметр сверла в мм Размер L ы в мм L1 Диаметр сверла в мм Размер L ы в мм L1 Диаметр сверла в мм Размер L ы в мм L2 6151 4,000 1,60 47,5 35,5 5,000 2,00 48,4 40,0 ъ L 6,300 2,50 49,5 45,0 6152 4,000 1,60 62,5 35,5 / /, 5,000 2,00 63,4 40,0 №'/ Ц/ 6,300 2,50 64,5 45,0 1,60 64,5 45,0 4 8,000 3,15 66,0 50,0 2,00 66,0 50,0 M 4 74,7 58,0 10,000 4,00 67,9 56,0 2,50 67,9 56,0 M 5 77,8 61,0 Ступенчатое сверло 6153 6,300 2,50 83,0 45,0 1,60 83,0 45,0 Г 1 8,000 3,15 87,0 50,0 2,00 87,0 50,0 M 4 95,7 58,0 1 10,000 4,00 88,9 56,0 2,50 88,9 56,0 M 5 98,8 61,0 ft \ 11,200 3,15 87,0 60,0 12,500 5,00 91,1 63,0 M 6 103,2 71,0 \ 1 14,000 4,00 90,1 67,0 M 8 108,3 77,0 16,000 6,30 94,0 71,0 M 10 114,1 82,0 18,000 5,00 92,7 75,0 -г 6154 18,000 5,00 148,7 75,0 20,000 8,00 153,9 80,0 6,30 151,4 80,0 M 12 174,9 105,0 V 25,000 10,00 158,5 100,0 8,00 155,4 100,0 M 16 186,7 132,0 31,500 12,50 164,6 125,0 10,00 160,5 125,0 M 20 196,0 145,0 Просим при заказе всегда указывать № артикула и № кода Длина хвостовика укороченного 1532 Guhring
