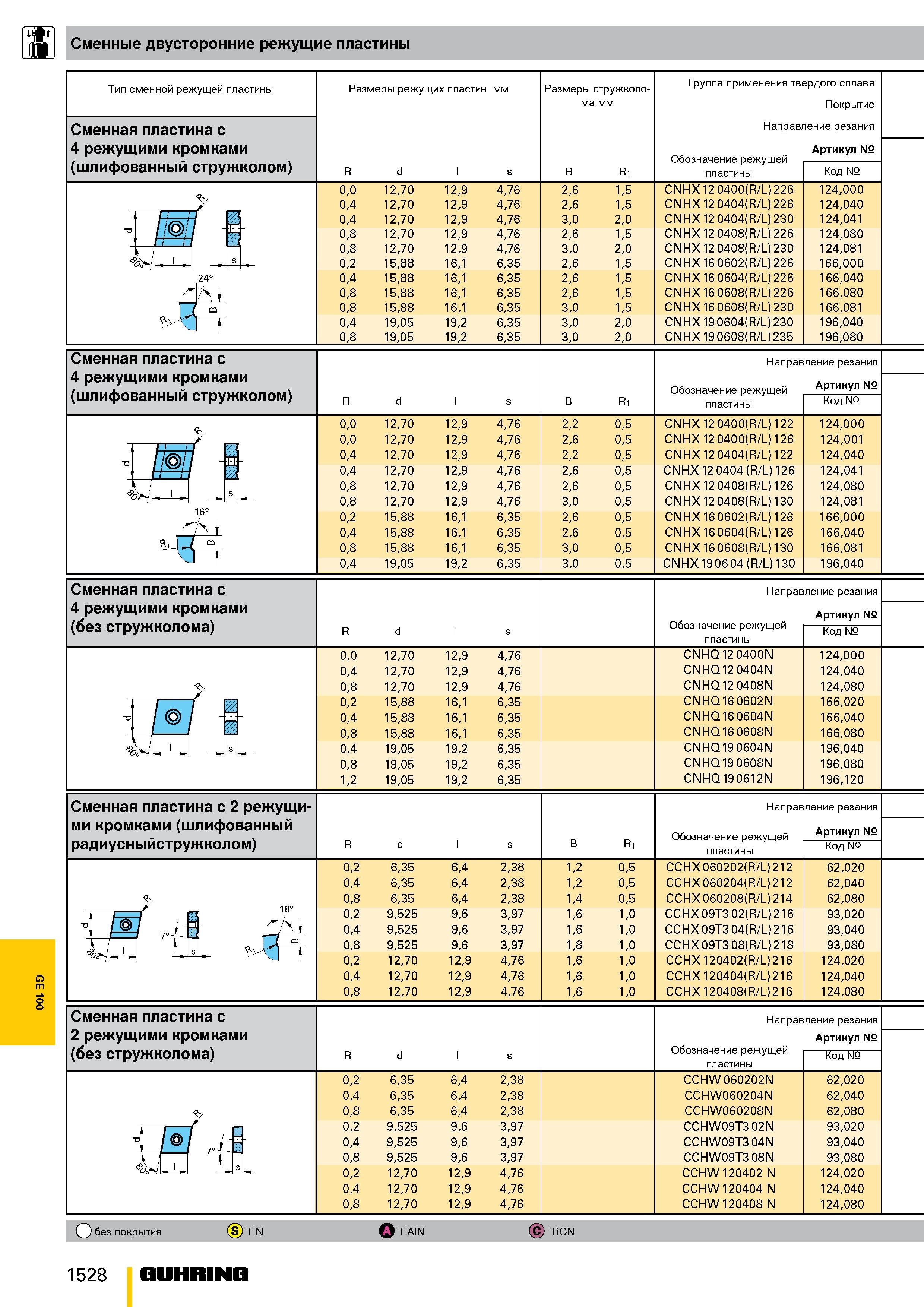

GE 100 I'if t Сменные двусторонние режущие пластины Тип сменной режущей пластины Сменная пластина с 4 режущими кромками (шлифованный стружколом) Размеры режущих пластин мм Размеры стружколо-ма мм Ri Группа применения твердого сплава Покрытие Направление резания Артикул № Обозначение режущей пластины Код № 0,0 12,70 12,9 4,76 2,6 1,5 CNHX12 0400(R/L)226 124,000 0,4 12,70 12,9 4,76 2,6 1,5 CNHX12 0404(R/L) 226 124,040 0,4 12,70 12,9 4,76 3,0 2,0 CNHX 12 0404(R/L) 230 124,041 0,8 12,70 12,9 4,76 2,6 1,5 CNHX 12 0408(R/L) 226 124,080 0,8 12,70 12,9 4,76 3,0 2,0 CNHX 12 0408(R/L) 230 124,081 0,2 15,88 16,1 6,35 2,6 1,5 CNHX 16 0602(R/L) 226 166,000 0,4 15,88 16,1 6,35 2,6 1,5 CNHX 16 0604(R/L) 226 166,040 0,8 15,88 16,1 6,35 2,6 1,5 CNHX 16 0608(R/L) 226 166,080 0,8 15,88 16,1 6,35 3,0 1,5 CNHX 16 0608(R/L) 230 166,081 0,4 19,05 19,2 6,35 3,0 2,0 CNHX 190604(R/L)230 196,040 0,8 19,05 19,2 6,35 3,0 2,0 CNHX 190608(R/L)235 196,080 Сменная пластина с 4 режущими кромками (шлифованный стружколом) Ri Обозначение режущей пластины Направление резания Артикул № Код № 16° 0,0 12,70 12,9 4,76 2,2 0,5 CNHX 12 0400(R/L) 122 124,000 0,0 12,70 12,9 4,76 2,6 0,5 CNHX 12 0400(R/L) 126 124,001 0,4 12,70 12,9 4,76 2,2 0,5 CNHX 12 0404(R/L)122 124,040 0,4 12,70 12,9 4,76 2,6 0,5 CNHX 12 0404 (R/L)126 124,041 0,8 12,70 12,9 4,76 2,6 0,5 CNHX 12 0408(R/L)126 124,080 0,8 12,70 12,9 4,76 3,0 0,5 CNHX 12 0408(R/L)130 124,081 0,2 15,88 16,1 6,35 2,6 0,5 CNHX 160602(R/L)126 166,000 0,4 15,88 16,1 6,35 2,6 0,5 CNHX 160604(R/L)126 166,040 0,8 15,88 16,1 6,35 3,0 0,5 CNHX 160608(R/L)130 166,081 0,4 19,05 19,2 6,35 3,0 0,5 CNHX 190604 (R/L)130 196,040 Сменная пластина с 4 режущими кромками (без стружколома) Обозначение режущей пластины Направление резания Артикул № 0,0 12,70 12,9 4,76 0,4 12,70 12,9 4,76 0,8 12,70 12,9 4,76 0,2 15,88 16,1 6,35 0,4 15,88 16,1 6,35 0,8 15,88 16,1 6,35 0,4 19,05 19,2 6,35 0,8 19,05 19,2 6,35 1,2 19,05 19,2 6,35 Код № CNHQ12 0400N 124,000 CNHQ12 0404N 124,040 CNHQ 12 0408N 124,080 CNHQ 16 0602N 166,020 CNHQ 16 0604N 166,040 CNHQ 16 0608N 166,080 CNHQ 19 0604N 196,040 CNHQ 19 0608N 196,080 CNHQ190612N 196,120 Сменная пластина с 2 режущими кромками (шлифованный радиусныйстружколом) Ri Обозначение режущей пластины Направление резания Артикул № Код № 0,2 6,35 6,4 2,38 1,2 0,5 CCHX060202(R/L)212 62,020 0,4 6,35 6,4 2,38 1,2 0,5 CCHX060204(R/L)212 62,040 0,8 6,35 6,4 2,38 1,4 0,5 CCHX060208(R/L)214 62,080 0,2 9,525 9,6 3,97 1,6 1 ,0 CCHX 09T3 02(R/L) 216 93,020 0,4 9,525 9,6 3,97 1,6 1,0 CCHX 09T3 04(R/L) 216 93,040 0,8 9,525 9,6 3,97 1,8 1 ,0 CCHX 09T3 08(R/L) 218 93,080 0,2 12,70 12,9 4,76 1,6 1 ,0 CCHX 120402(R/L) 216 124,020 0,4 12,70 12,9 4,76 1,6 1 ,0 CCHX 120404(R/L) 216 124,040 0,8 12,70 12,9 4,76 1,6 1 ,0 CCHX 120408(R/L) 216 124,080 Сменная пластина с 2 режущими кромками (без стружколома) R d l Обозначение режущей пластины Направление резания Артикул № Код № 0,2 0,4 0,8 0,2 0,4 0,8 0,2 0,4 0,8 6.35 6.35 6.35 9.525 9.525 9.525 12.70 12.70 12.70 6.4 6.4 6.4 9.6 9.6 9.6 12.9 12.9 12.9 2.38 2.38 2.38 3.97 3.97 3.97 4.76 4.76 4.76 CCHW060202N 62,020 CCHW060204N 62,040 CCHW060208N 62,080 CCHW09T3 02N 93,020 CCHW09T3 04N 93,040 CCHW09T3 08N 93,080 CCHW120402 N 124,020 CCHW120404 N 124,040 CCHW 120408 N 124,080 (3 без покрытия (S) TiN О TiAIN (С) TiCN 1528 Guhring R d B s R d B s R d s B R d s 18 s
