545 Каталог GESAC 2015 Станочный металлорежущий инструмент с СРП и монолитный Стр.539

Каталог GESAC 2015 Инструмент металлорежущий Стр. 539 0545 Lab2u

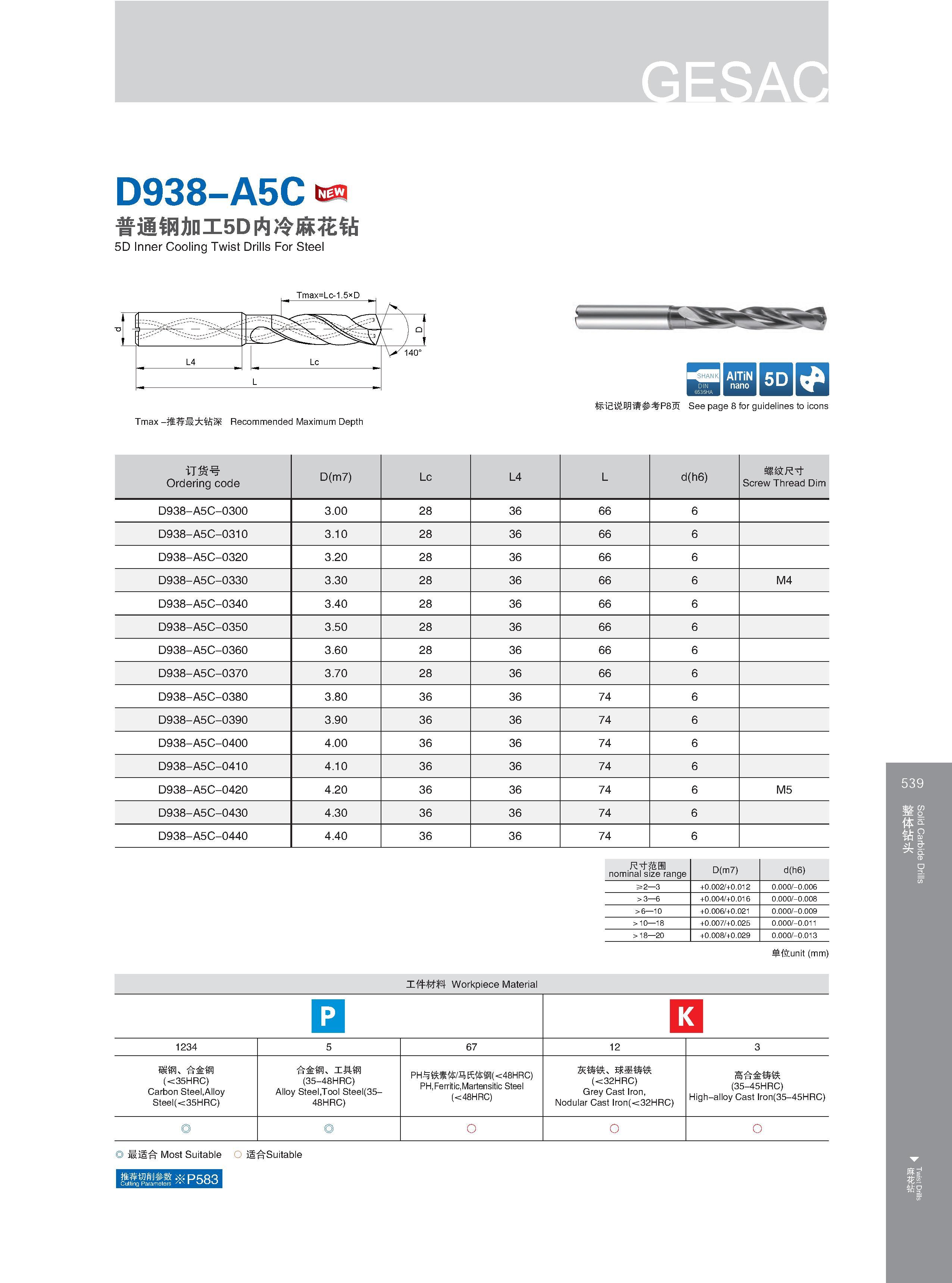

D938-A5C 普通钢加工5D内冷麻花钻 5D Inner Cooling Twist Drills For Steel Tmax -推荐最大钻深 Recommended Maximum Depth Максимальная глубина сверления отверстий в металле (рекомендованная) IQ W5D 标记说明请参考P8页 See page 8 for guidelines to icons Расшифровку графических символов каталога см. на стр. 8 订货号 Ordering code D(m7) Lc L4 L d(h6) 螺纹尺寸 Screw Thread Dim D938-A5C-0300 3.00 28 36 66 6 D938-A5C-0310 3.10 28 36 66 6 D938-A5C-0320 3.20 28 36 66 6 D938-A5C-0330 3.30 28 36 66 6 M4 D938-A5C-0340 3.40 28 36 66 6 D938-A5C-0350 3.50 28 36 66 6 D938-A5C-0360 3.60 28 36 66 6 D938-A5C-0370 3.70 28 36 66 6 D938-A5C-0380 3.80 36 36 74 6 D938-A5C-0390 3.90 36 36 74 6 D938-A5C-0400 4.00 36 36 74 6 D938-A5C-0410 4.10 36 36 74 6 D938-A5C-0420 4.20 36 36 74 6 M5 D938-A5C-0430 4.30 36 36 74 6 D938-A5C-0440 4.40 36 36 74 6 尺寸范围 nominal size range D(m7) d(h6) 彡2 3 +0.002/+0.012 0.000/-0.006 >3 6 +0.004/+0.016 0.000/-0.008 >6 10 +0.006/+0.021 0.000/-0.009 >10 18 +0.007/+0.025 0.000/-0.011 >18 20 +0.008/+0.029 0.000/-0.013 单位unit (mm) 工件材料 Workpiece Material Обрабатываемые материалы по ISO 1234 5 67 12 3 碳钢 合金钢 (<35HRC) Carbon Steel,Alloy Steel(<35HRC) 合金钢 工具钢 (35-48HRC) Alloy Steel,Tool Steel(35-48HRC) PH与铁素体/马氏体钢(<48HRC) PH,Ferritic,Martensitic Steel (<48HRC) 灰铸铁 球墨铸铁 (<32HRC) Grey Cast Iron, Nodular Cast Iron(<32HRC) 高合金铸铁 (35-45HRC) High-alloy Cast Iron(35-45HRC) 最适合 Most Suitable O 适合Suitable 推荐切削参数※卩。只q Cutting Parameters /,x dUO Solid Carbide Drills Twist Drills
