543 Каталог GESAC 2015 Станочный металлорежущий инструмент с СРП и монолитный Стр.537

Каталог GESAC 2015 Инструмент металлорежущий Стр. 537 0543 Lab2u

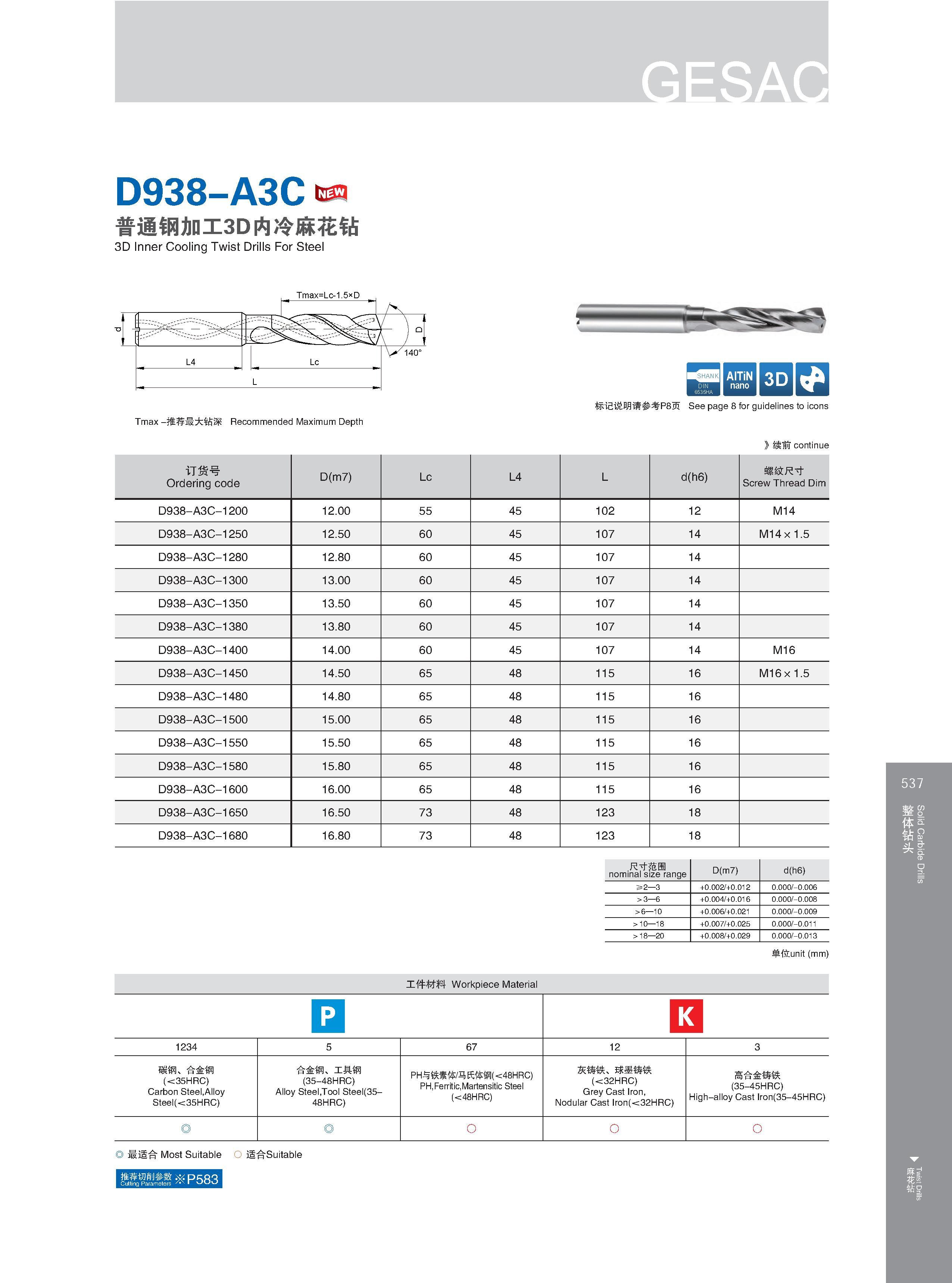

D938-A3C 普通钢加工3D内冷麻花钻 3D Inner Cooling Twist Drills For Steel 3D IQ 标记说明请参考P8页 See page 8 for guidelines to icons Расшифровку графических символов каталога см. на стр. 8 Tmax -推荐最大钻深 Recommended Maximum Depth Максимальная глубина сверления отверстий в металле (рекомендованная) 》续前continue 订货号 Ordering code D(m7) Lc L4 L d(h6) 螺纹尺寸 Screw Thread Dim D938-A3C-1200 12.00 55 45 102 12 M14 D938-A3C-1250 12.50 60 45 107 14 M14x1.5 D938-A3C-1280 12.80 60 45 107 14 D938-A3C-1300 13.00 60 45 107 14 D938-A3C-1350 13.50 60 45 107 14 D938-A3C-1380 13.80 60 45 107 14 D938-A3C-1400 14.00 60 45 107 14 M16 D938-A3C-1450 14.50 65 48 115 16 M16x1.5 D938-A3C-1480 14.80 65 48 115 16 D938-A3C-1500 15.00 65 48 115 16 D938-A3C-1550 15.50 65 48 115 16 D938-A3C-1580 15.80 65 48 115 16 D938-A3C-1600 16.00 65 48 115 16 D938-A3C-1650 16.50 73 48 123 18 D938-A3C-1680 16.80 73 48 123 18 工件材料 Workpiece Material Обрабатываемые материалы по ISO 尺寸范围 nominal size「snge D(m7) +0.002/+0.012 +0.004/+0.016 +0.006/+0.021 +0.007/+0.025 +0.008/+0.029 d(h6) 0.000/-0.006 0.000/-0.008 0.000/-0.011 0.000/-0.013 单位unit (mm) 1234 5 67 12 3 碳钢 合金钢 (<35HRC) Carbon Steel,Alloy Steel(<35HRC) 合金钢 工具钢 (35-48HRC) Alloy Steel,Tool Steel(35-48HRC) PH与铁素体/马氏体钢(<48HRC) PH,Ferritic,Martensitic Steel (<48HRC) 灰铸铁 球墨铸铁 (<32HRC) Grey Cast Iron, Nodular Cast Iron(<32HRC) 高合金铸铁 (35-45HRC) High-alloy Cast Iron(35-45HRC) 最适合 Most Suitable O 适合Suitable 推荐切削参数 Cutting Parameters /,x dUO SS2 3 >6 10 0.000/-0.009 Solid Carbide Drills Twist Drills
