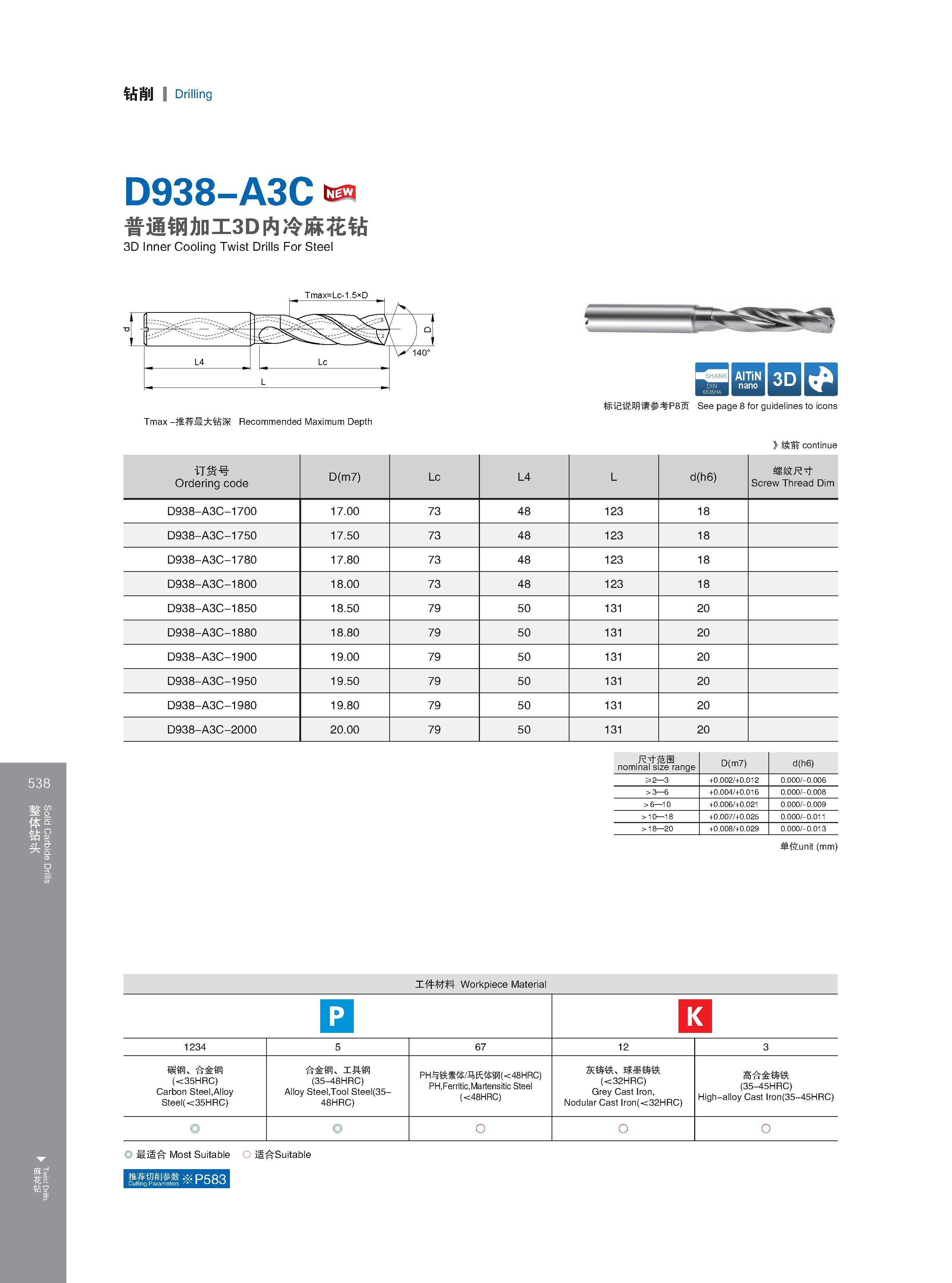

Solid Carbide Drills Twist Drills 钻削 Drilling D938-A3C 普通钢加工3D内冷麻花钻 3D Inner Cooling Twist Drills For Steel 标记说明请参考P8页 See page 8 for guidelines to icons Расшифровку графических символов каталога см. на стр. 8 Tmax -推荐最大钻深 Recommended Maximum Depth Максимальная глубина сверления отверстий в металле (рекомендованная) 》续前continue 订货号 Ordering code D(m7) Lc L4 L d(h6) 螺纹尺寸 Screw Thread Dim D938-A3C-1700 17.00 73 48 123 18 D938-A3C-1750 17.50 73 48 123 18 D938-A3C-1780 17.80 73 48 123 18 D938-A3C-1800 18.00 73 48 123 18 D938-A3C-1850 18.50 79 50 131 20 D938-A3C-1880 18.80 79 50 131 20 D938-A3C-1900 19.00 79 50 131 20 D938-A3C-1950 19.50 79 50 131 20 D938-A3C-1980 19.80 79 50 131 20 D938-A3C-2000 20.00 79 50 131 20 尺寸范围 nominal size「snge D(m7) d(h6) +0.002/+0.012 +0.004/+0.016 +0.006/+0.021 +0.007/+0.025 +0.008/+0.029 单位unit (mm) 工件材料 Workpiece Material Обрабатываемые материалы по ISO 1234 5 67 12 3 碳钢 合金钢 (<35HRC) Carbon Steel,Alloy Steel(<35HRC) 合金钢 工具钢 (35-48HRC) Alloy Steel,Tool Steel(35-48HRC) PH与铁素体冯氏体钢(<48HRC) PH,Ferritic,Martensitic Steel (<48HRC) 灰铸铁 球墨铸铁 (<32HRC) Grey Cast Iron, Nodular Cast Iron(<32HRC) 高合金铸铁 (35-45HRC) High-alloy Cast Iron(35-45HRC) 最适合 Most Suitable O 适合Suitable =s2 3 0.000/-0.006 538 0.000/-0.008 000/-0.009 0.000/-0.011 0.000/-0.013 推荐切削参数 Cutting Parameters /,x dUU
