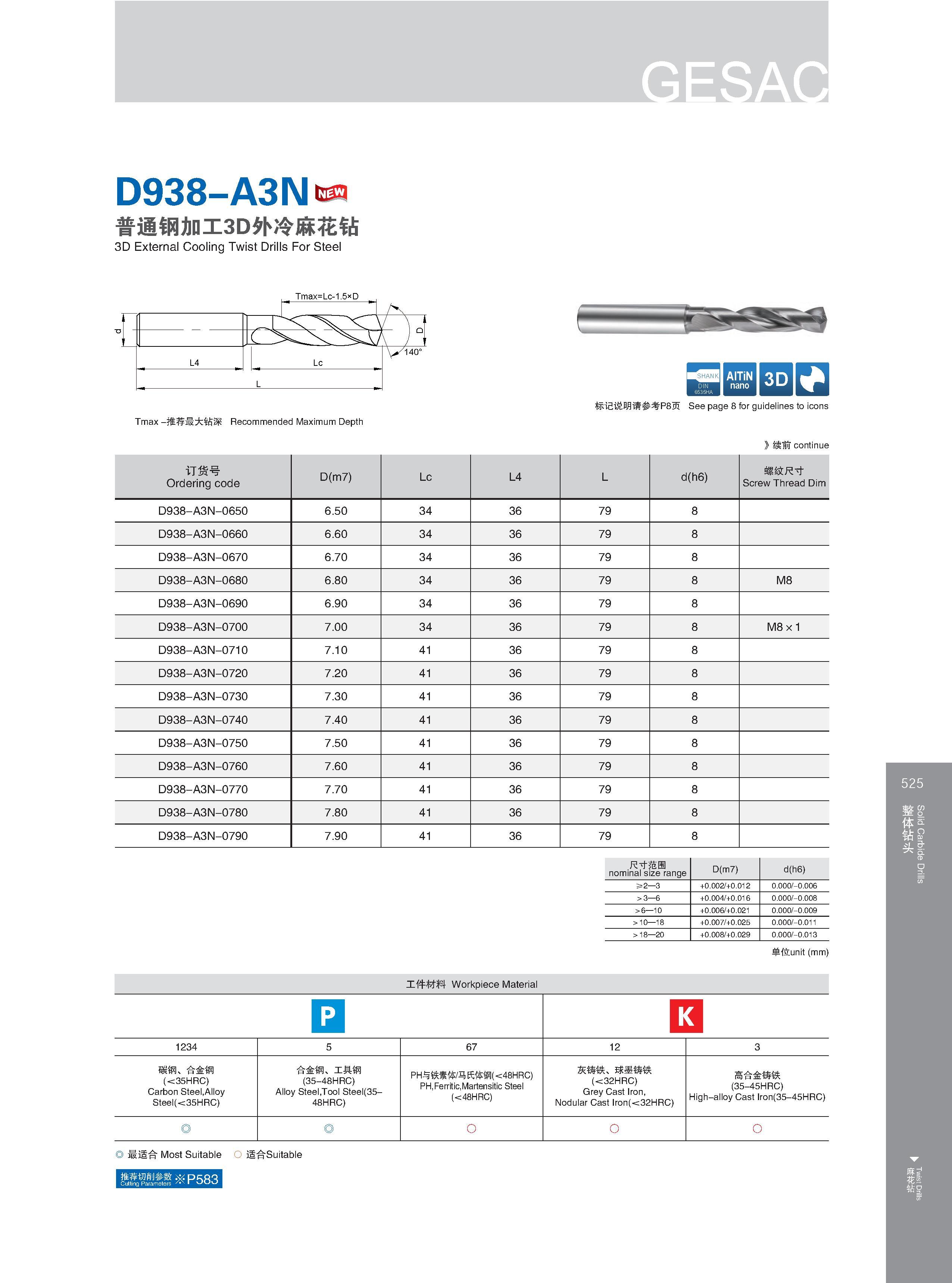

D938-A3N 普通钢加工3D外冷麻花钻 3D External Cooling Twist Drills For Steel Tmax -推荐最大钻深 Recommended Maximum Depth Максимальная глубина сверления отверстий в металле (рекомендованная) IQ AITN 3D 标记说明请参考P8页 See page 8 for guidelines to icons Расшифровку графических символов каталога см. на стр. 8 》续前continue 订货号 Ordering code D(m7) Lc L4 L d(h6) 螺纹尺寸 Screw Thread Dim D938-A3N-0650 6.50 34 36 79 8 D938-A3N-0660 6.60 34 36 79 8 D938-A3N-0670 6.70 34 36 79 8 D938-A3N-0680 6.80 34 36 79 8 M8 D938-A3N-0690 6.90 34 36 79 8 D938-A3N-0700 7.00 34 36 79 8 M8x1 D938-A3N-0710 7.10 41 36 79 8 D938-A3N-0720 7.20 41 36 79 8 D938-A3N-0730 7.30 41 36 79 8 D938-A3N-0740 7.40 41 36 79 8 D938-A3N-0750 7.50 41 36 79 8 D938-A3N-0760 7.60 41 36 79 8 D938-A3N-0770 7.70 41 36 79 8 D938-A3N-0780 7.80 41 36 79 8 D938-A3N-0790 7.90 41 36 79 8 尺寸范围 nominal size range D(m7) d(h6) 彡2 3 +0.002/+0.012 0.000/-0.006 >3 6 +0.004/+0.016 0.000/-0.008 >6 10 +0.006/+0.021 0.000/-0.009 >10 18 +0.007/+0.025 0.000/-0.011 >18 20 +0.008/+0.029 0.000/-0.013 单位unit (mm) 工件材料 Workpiece Material Обрабатываемые материалы по ISO 1234 5 67 12 3 碳钢 合金钢 (<35HRC) Carbon Steel,Alloy Steel(<35HRC) 合金钢 工具钢 (35-48HRC) Alloy Steel,Tool Steel(35-48HRC) PH与铁素体/马氏体钢(<48HRC) PH,Ferritic,Martensitic Steel (<48HRC) 灰铸铁 球墨铸铁 (<32HRC) Grey Cast Iron, Nodular Cast Iron(<32HRC) 高合金铸铁 (35-45HRC) High-alloy Cast Iron(35-45HRC) 最适合 Most Suitable O 适合Suitable 推荐切削参数※卩。只g Cutting Parameters /,x dUO Solid Carbide Drills Twist Drills
