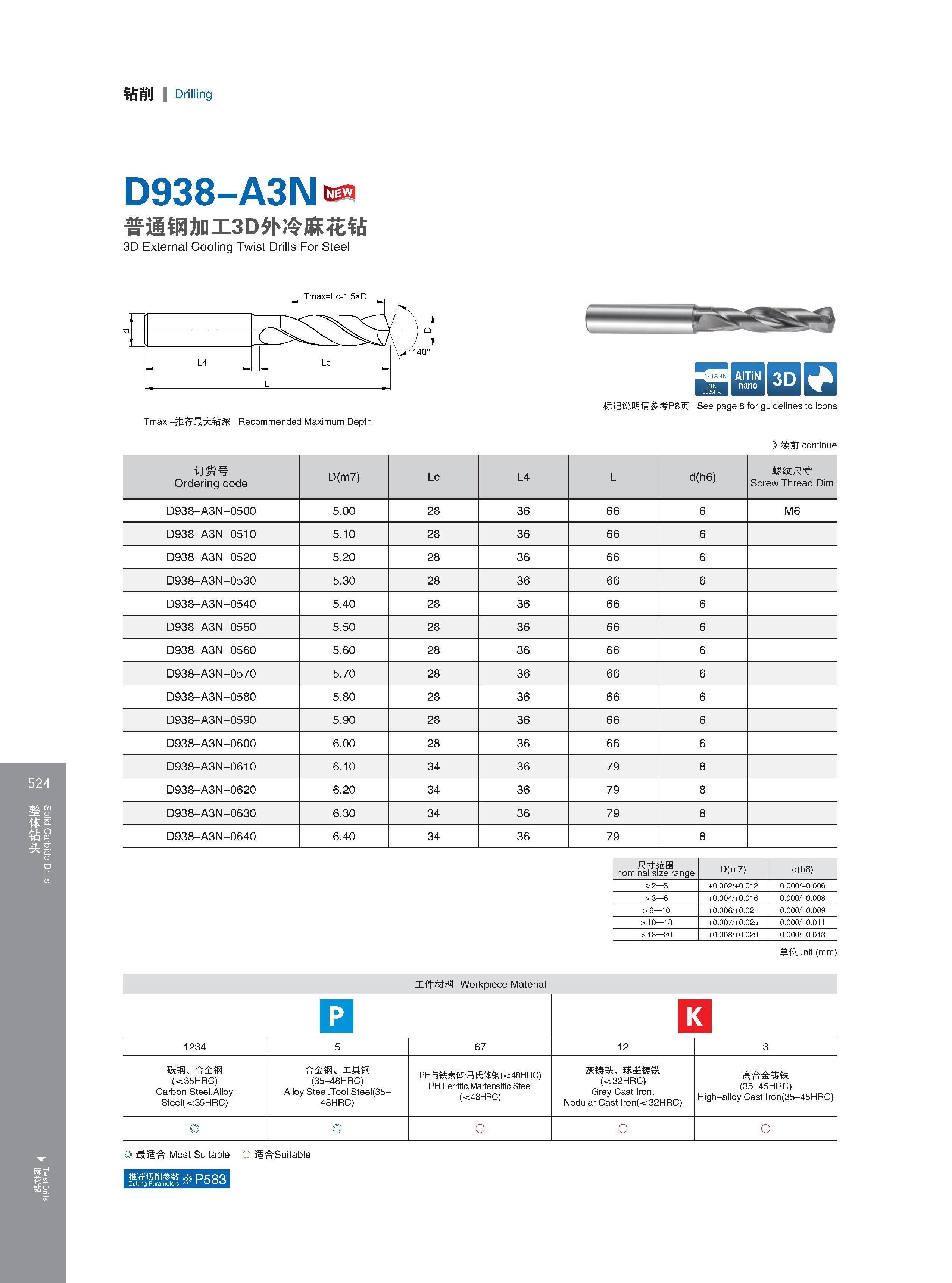

Solid Carbide Drills Twist Drills 钻削 Drilling 524 D938-A3N 普通钢加工3D外冷麻花钻 3D External Cooling Twist Drills For Steel Tmax -推荐最大钻深 Recommended Maximum Depth Максимальная глубина сверления отверстий в металле (рекомендованная) IQ ATN 3D 标记说明请参考P8页 See page 8 for guidelines to icons Расшифровку графических символов каталога см. на стр. 8 》续前continue 订货号 Ordering code D(m7) Lc L4 L d(h6) 螺纹尺寸 Screw Thread Dim D938-A3N-0500 5.00 28 36 66 6 M6 D938-A3N-0510 5.10 28 36 66 6 D938-A3N-0520 5.20 28 36 66 6 D938-A3N-0530 5.30 28 36 66 6 D938-A3N-0540 5.40 28 36 66 6 D938-A3N-0550 5.50 28 36 66 6 D938-A3N-0560 5.60 28 36 66 6 D938-A3N-0570 5.70 28 36 66 6 D938-A3N-0580 5.80 28 36 66 6 D938-A3N-0590 5.90 28 36 66 6 D938-A3N-0600 6.00 28 36 66 6 D938-A3N-0610 6.10 34 36 79 8 D938-A3N-0620 6.20 34 36 79 8 D938-A3N-0630 6.30 34 36 79 8 D938-A3N-0640 6.40 34 36 79 8 尺寸范围 nominal size range D(m7) d(h6) 彡2 3 +0.002/+0.012 0.000/-0.006 >3 6 +0.004/+0.016 0.000/-0.008 >6 10 +0.006/+0.021 0.000/-0.009 >10 18 +0.007/+0.025 0.000/-0.011 >18 20 +0.008/+0.029 0.000/-0.013 单位unit (mm) 工件材料 Workpiece Material Обрабатываемые материалы по ISO 1234 5 67 12 3 碳钢 合金钢 (<35HRC) Carbon Steel,Alloy Steel(<35HRC) 合金钢 工具钢 (35-48HRC) Alloy Steel,Tool Steel(35-48HRC) PH与铁素体冯氏体钢(<48HRC) PH,Ferritic,Martensitic Steel (<48HRC) 灰铸铁 球墨铸铁 (<32HRC) Grey Cast Iron, Nodular Cast Iron(<32HRC) 高合金铸铁 (35-45HRC) High-alloy Cast Iron(35-45HRC) 最适合 Most Suitable O 适合Suitable 推荐切削参数※卩。只q Cutting Parameters /,x dUU
