527 Каталог GESAC 2015 Станочный металлорежущий инструмент с СРП и монолитный Стр.521

Каталог GESAC 2015 Инструмент металлорежущий Стр. 521 0527 Lab2u

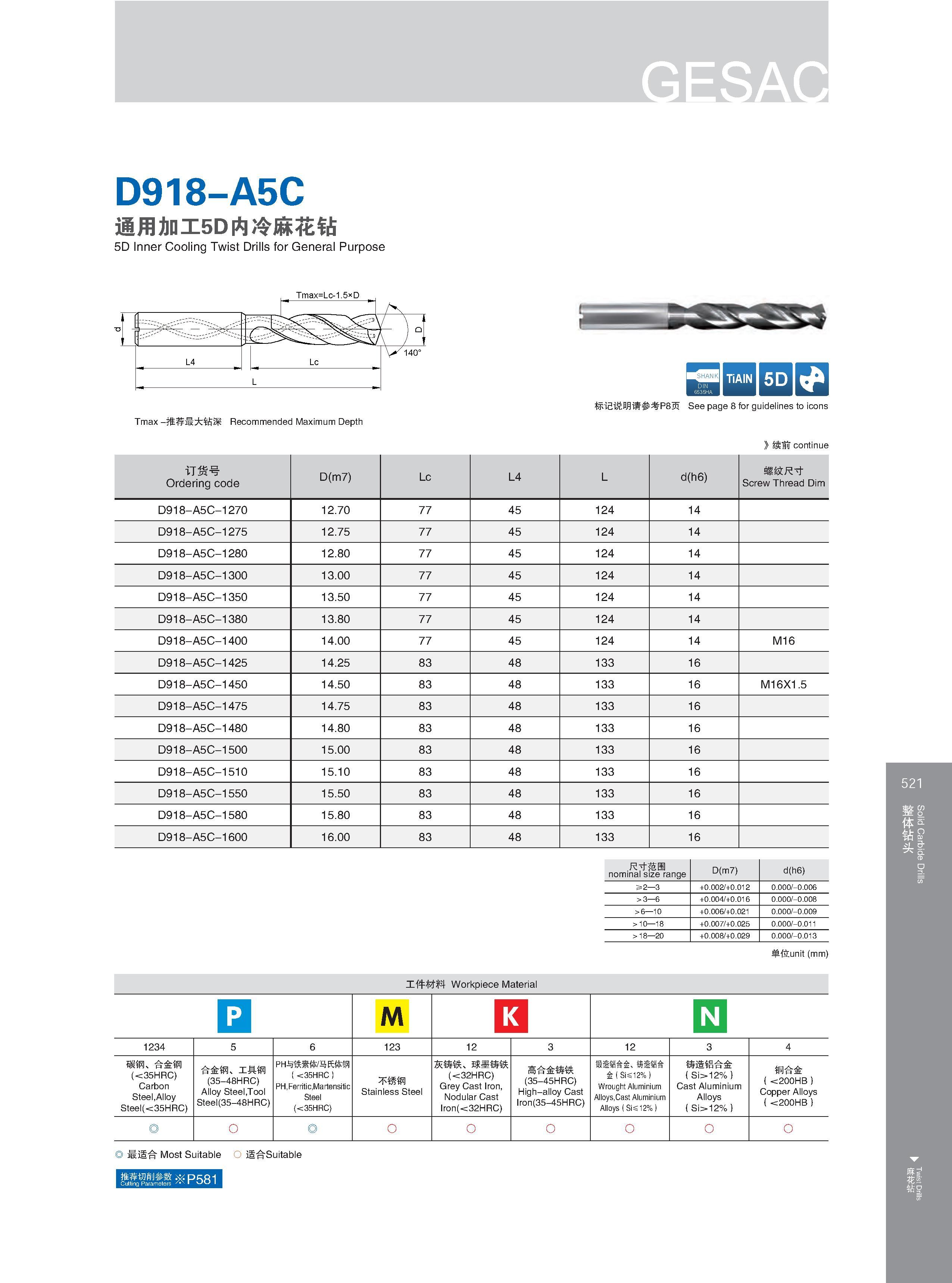

D918-A5C 通用加工5D内冷麻花钻 5D Inner Cooling Twist Drills for General Purpose TiAIN 5D IQ 标记说明请参考P8页 See page 8 for guidelines to icons Расшифровку графических символов каталога см. на стр. 8 Tmax -推荐最大钻深 Recommended Maximum Depth Максимальная глубина сверления отверстий в металле (рекомендованная) 》续前continue 订货号 Ordering code D(m7) Lc L4 L d(h6) 螺纹尺寸 Screw Thread Dim D918-A5C-1270 12.70 77 45 124 14 D918-A5C-1275 12.75 77 45 124 14 D918-A5C-1280 12.80 77 45 124 14 D918-A5C-1300 13.00 77 45 124 14 D918-A5C-1350 13.50 77 45 124 14 D918-A5C-1380 13.80 77 45 124 14 D918-A5C-1400 14.00 77 45 124 14 M16 D918-A5C-1425 14.25 83 48 133 16 D918-A5C-1450 14.50 83 48 133 16 M16X1.5 D918-A5C-1475 14.75 83 48 133 16 D918-A5C-1480 14.80 83 48 133 16 D918-A5C-1500 15.00 83 48 133 16 D918-A5C-1510 15.10 83 48 133 16 D918-A5C-1550 15.50 83 48 133 16 D918-A5C-1580 15.80 83 48 133 16 D918-A5C-1600 16.00 83 48 133 16 工件材料 Workpiece Material Обрабатываемые материалы по ISO 尺寸范围 nominal size range D(m7) +0.002/+0.012 +0.004/+0.016 +0.006/+0.021 +0.007/+0.025 +0.008/+0.029 d(h6) 0.000/-0.006 0.000/-0.008 0.000/-0.011 0.000/-0.013 单位unit (mm) M 1234 5 6 123 12 3 12 3 4 碳钢 合金钢 (<35HRC) Carbon Steel,Alloy Steel(<35HRC) 合金钢 工具钢 (35-48HRC) Alloy Steel,Tool Steel(35-48HRC) PH与铁素体/马氏体钢 (<35HRC) PH,Ferritic,Martensitic Steel (<35HRC) 不锈钢 Stainless Steel Нержавеющая сталь 灰铸铁 球墨铸铁 (<32HRC) Grey Cast Iron, Nodular Cast Iron(<32HRC) 高合金铸铁 (35-45HRC) High-alloy Cast Iron(35-45HRC) 锻造铝合金 铸造铝合 金（Sis12%) Wrought Aluminium Alloys,Cast Aluminium Alloys(Sis12%) 铸造铝合金 (Si>12%) Cast Aluminium Alloys Алюминий и алюминиевые сплавы (Si>12%) 铜合金 (<200HB) Copper Alloys Сплавы меди (<200HB) O O 最适合 Most Suitable O 适合Suitable 推荐切削参数&PRP1 Cutting Parameters /,x I 2 3 6 10 0.000/-0.009 Solid Carbide Drills Twist Drills
