534 Каталог GESAC 2015 Станочный металлорежущий инструмент с СРП и монолитный Стр.528

Каталог GESAC 2015 Инструмент металлорежущий Стр. 528 0534 Lab2u

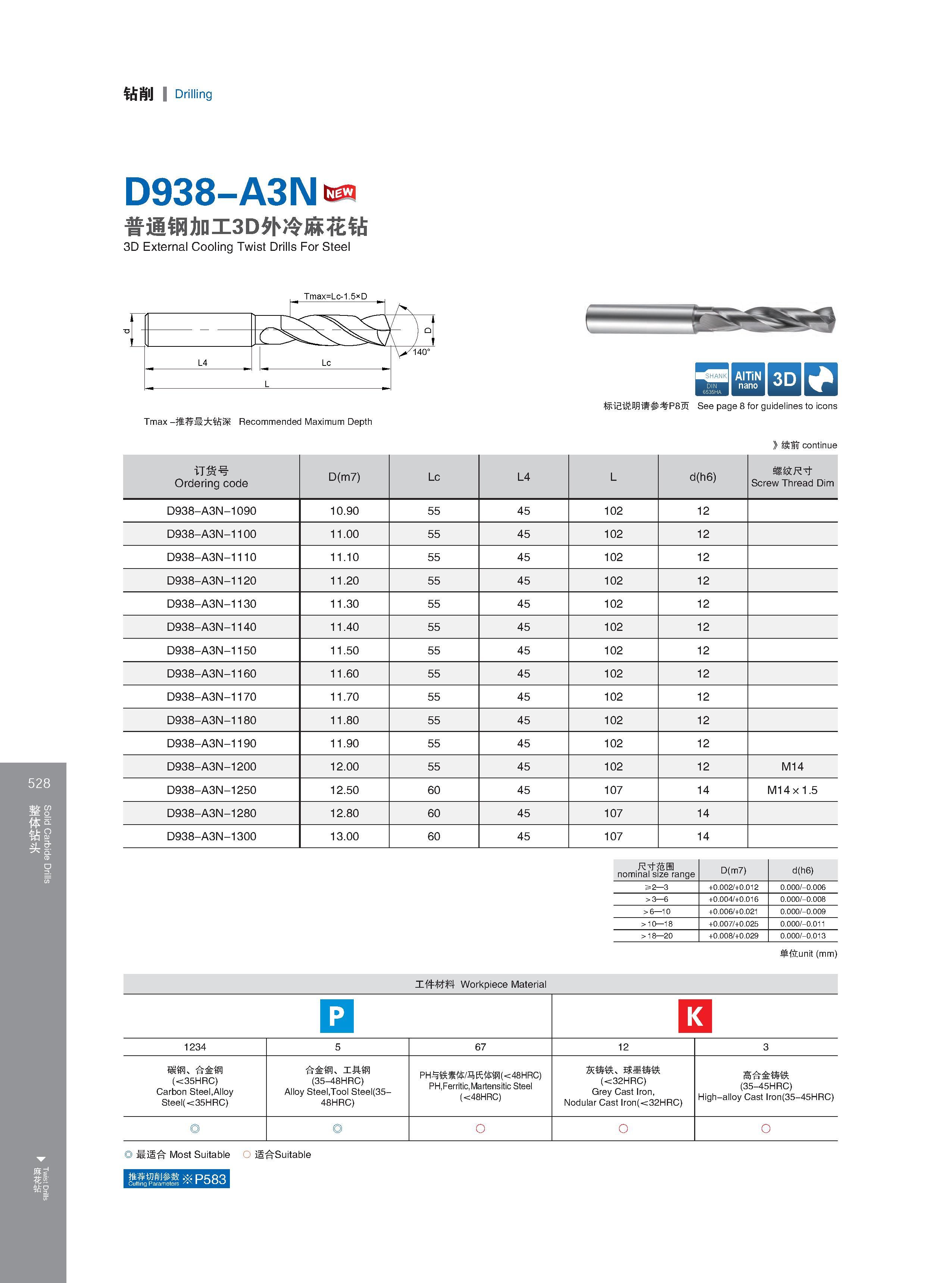

Solid Carbide Drills Twist Drills 钻削 Drilling 528 D938-A3N 普通钢加工3D外冷麻花钻 3D External Cooling Twist Drills For Steel Tmax -推荐最大钻深 Recommended Maximum Depth Максимальная глубина сверления отверстий в металле (рекомендованная) IQ ATN 3D 标记说明请参考P8页 See page 8 for guidelines to icons Расшифровку графических символов каталога см. на стр. 8 》续前continue 订货号 Ordering code D(m7) Lc L4 L d(h6) 螺纹尺寸 Screw Thread Dim D938-A3N-1090 10.90 55 45 102 12 D938-A3N-1100 11.00 55 45 102 12 D938-A3N-1110 11.10 55 45 102 12 D938-A3N-1120 11.20 55 45 102 12 D938-A3N-1130 11.30 55 45 102 12 D938-A3N-1140 11.40 55 45 102 12 D938-A3N-1150 11.50 55 45 102 12 D938-A3N-1160 11.60 55 45 102 12 D938-A3N-1170 11.70 55 45 102 12 D938-A3N-1180 11.80 55 45 102 12 D938-A3N-1190 11.90 55 45 102 12 D938-A3N-1200 12.00 55 45 102 12 M14 D938-A3N-1250 12.50 60 45 107 14 M14x1.5 D938-A3N-1280 12.80 60 45 107 14 D938-A3N-1300 13.00 60 45 107 14 尺寸范围 nominal size「3 g6 D(m7) +0.002/+0.012 +0.004/+0.016 +0.006/+0.021 +0.007/+0.025 +0.008/+0.029 d(h6) 0.000/-0.006 0.000/-0.008 0.000/-0.011 0.000/-0.013 单位unit (mm) 工件材料 Workpiece Material Обрабатываемые материалы по ISO 1234 5 67 12 3 碳钢 合金钢 (<35HRC) Carbon Steel,Alloy Steel(<35HRC) 合金钢 工具钢 (35-48HRC) Alloy Steel,Tool Steel(35-48HRC) PH与铁素体冯氏体钢(<48HRC) PH,Ferritic,Martensitic Steel (<48HRC) 灰铸铁 球墨铸铁 (<32HRC) Grey Cast Iron, Nodular Cast Iron(<32HRC) 高合金铸铁 (35-45HRC) High-alloy Cast Iron(35-45HRC) 最适合 Most Suitable O 适合Suitable 2 3 0.000/-0.009 推荐切削参数※卩。只g Cutting Parameters /,x dUU
