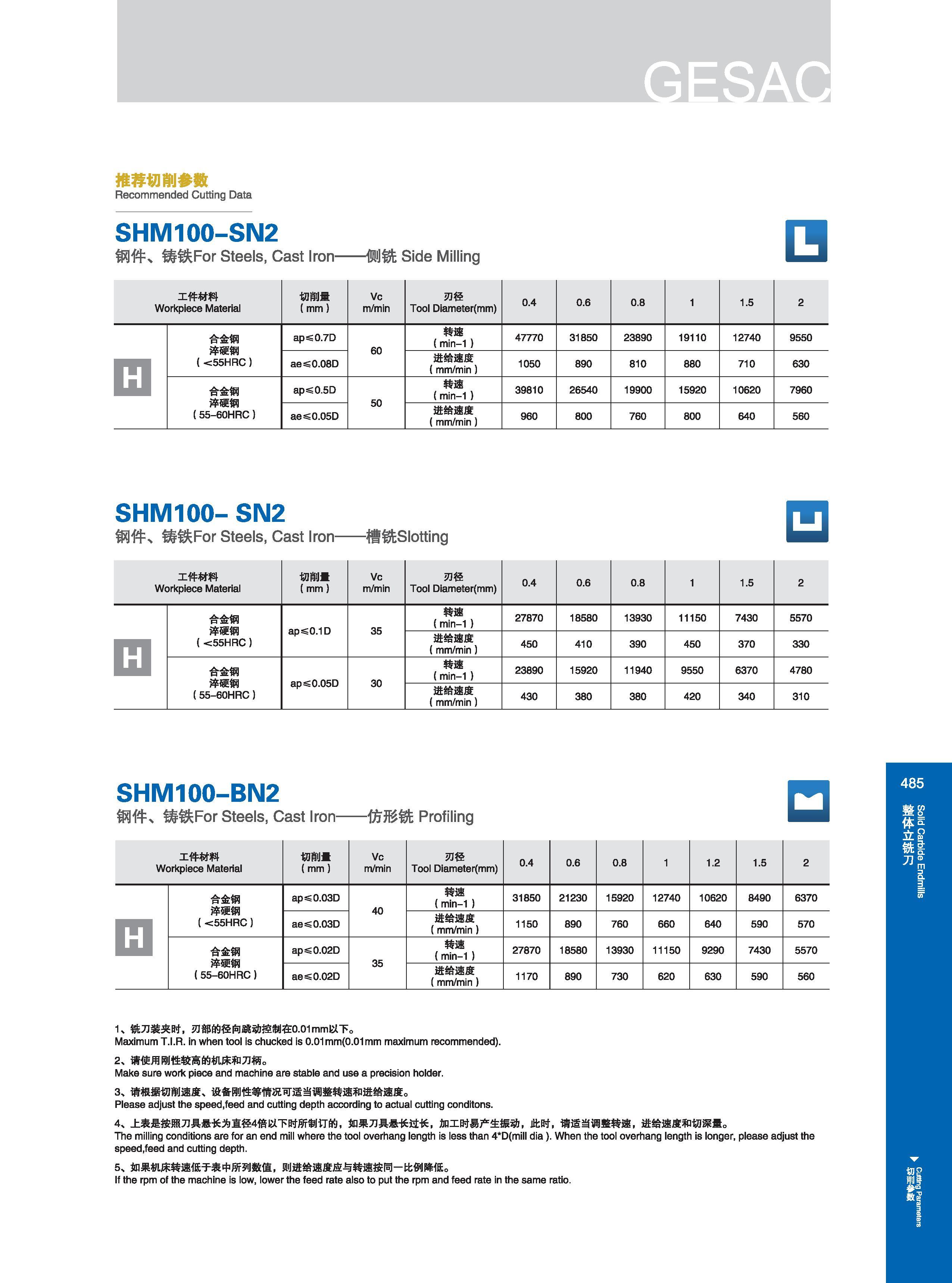

推荐切削参数 Recommended Cutting Data Режимы резания на станках (рекомендованные производителем инструмента) SHM100-SN2 钢件 铸铁For Steels, Cast Iron- fij铣 Side Milling 工件材料 Workpiece Material Обрабатываемые материалы по ISO 切削霣 (mm) Vc m/min Скорость резания (м/мин) 刃径 Tool Diameter (mm) Диаметр инструмента (мм) 0.4 0.6 0.8 1 1.5 2 合金钢 淬硬钢 (<55HRC ) ap 名 0.7D 60 转速 (min-1) 47770 31850 23890 19110 12740 9550 m ae 在 0.08D 进给速度 (mm/min) 1050 890 810 880 710 630 lil 合金钢 淬硬钢 (55-60HRC) ap 莓 0.5D 50 转速 (min-1) 39810 26540 19900 15920 10620 7960 ae 在 0.05D 进给速度 (mm/min) 960 800 760 800 640 560 SHM100- SN2 钢件 铸铁For Steels, Cast Iron- -槽铣 Slotting 工件材料 Workpiece Material Обрабатываемые материалы по ISO 切削量 (mm) Vc m/min Скорость резания (м/мин) 刃径 Tool Diameter (mm) Диаметр инструмента (мм) 0.4 0.6 0.8 1 1.5 2 合金钢 淬硬钢 (<55HRC ) ap O.ID 35 转速 (min-1) 27870 18580 13930 11150 7430 5570 进给速度 (mm/min) 450 410 390 450 370 330 合金钢 淬硬钢 (55-60HRC) ap 0.05D 30 转速 (min-1) 23890 15920 11940 9550 6370 4780 进给速度 (mm/min) 430 380 380 420 340 310 SHM100-BN2 钢件 铸铁For Steels, Cast Iron- -仿形铣 Profiling 工件材料 Workpiece Material Обрабатываемые материалы по ISO 切削ft (mm) Vc m/min Скорость резания (м/мин) 刃径 Tool Diameter (mm) Диаметр инструмента (мм) 0.4 0.6 0.8 1 1.2 1.5 2 合金钢 淬硬钢 (<55HRC ) ap 0.03D 40 转速 min-1 ) 31850 21230 15920 12740 10620 8490 6370 m ae 在 0.03D 进给速度 (mm/min) 1150 890 760 660 640 590 570 lil 合金钢 淬硬钢 (55-60HRC) ap 0.02D 35 转速 min-1 ) 27870 18580 13930 11150 9290 7430 5570 ae 莓 0.02D 进给速度 (mm/min) 1170 890 730 620 630 590 560 1 铣刀装夹时，刃部的径向跳动控制在0.01mm以下。 Maximum T.I.R. in when tool is chucked is 0.01 mm(0.01 mm maximum recommended). 2 请使用刚性较高的机床和刀柄。 Make sure work piece and machine are stable and use a precision holder. 3 请根据切削速度 设备刚性等情况可适当调整转速和进给速度。 Please adjust the speed.feed and cutting depth according to actual cutting conditons. 4 上表是按照刀具悬长为直径4倍以下时所制订的，如果刀具悬长过长，加工时易产生振动，此时，请适当调整转速，进给速度和切深置。 The milling conditions are for an end mill where the tool overhang length is less than 4 D(mill dia). When the tool overhang length is longer, please adjust the speed,feed and cutting depth. 5 如果机床转速低于表中所列数值，则进给速度应与转速按同一比例降低。 If the rpm of the machine is low, lower the feed rate also to put the rpm and feed rate in the same ratio.
