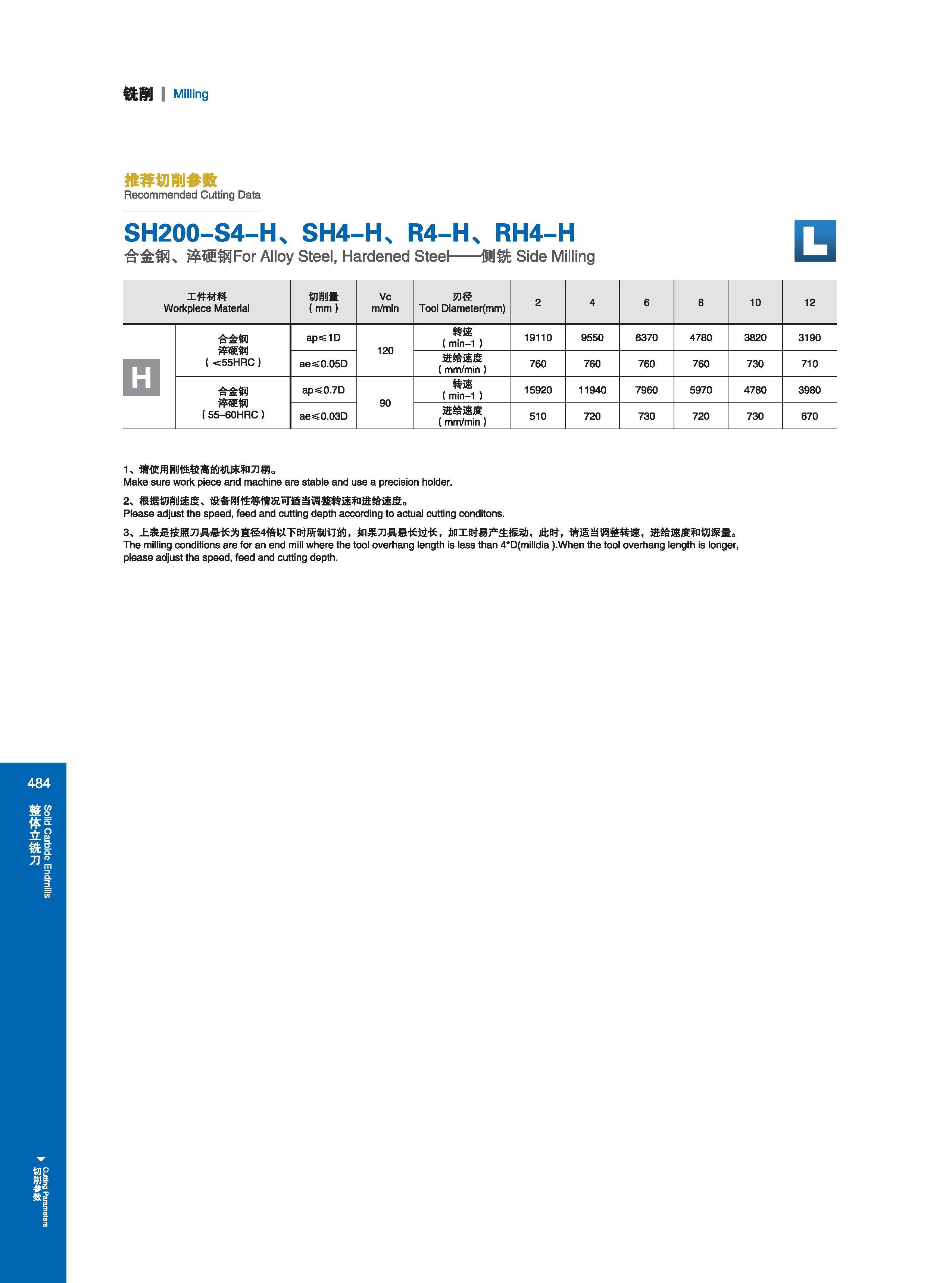

铣削 I Milling 推荐切削参数 Recommended Cutting Data Режимы резания на станках (рекомендованные производителем инструмента) SH200-S4-H SH4-H R4-H RH4-H 合金钢 淬硬钢For Alloy Steel, Hardened Steel 侧钱 Side Milling 工件材料 Workpiece Material Обрабатываемые материалы по ISO 切削霣 (mm) Vc m/min Скорость резания (м/мин) 刃径 Tool Diameter (mm) Диаметр инструмента (мм) 2 4 6 8 10 12 合金钢 淬硬钢 (<55HRC ) ap 1D 120 转速 (min-1 ) 19110 9550 6370 4780 3820 3190 WWW ae 在 0.05D 进给速度 (mm/min) 760 760 760 760 730 710 IaI 合金钢 淬硬钢 (55-60HRC) ap 莓 0.7D 90 转速 (min-1 ) 15920 11940 7960 5970 4780 3980 ae 在 0.03D 进给速度 (mm/min) 510 720 730 720 730 670 1 请使用刚性较高的机床和刀柄。 Make sure work piece and machine are stable and use a precision holder. 2 根据切削速度 设备刚性等情况可适当调整转速和进给速度。 Please adjust the speed, feed and cutting depth according to actual cutting conditons. 3 上表是按照刀具悬长为直径4倍以下时所制订的，如果刀具悬长过长，加工时易产生振动，此时，请适当调整转速，进给速度和切深S。 The milling conditions are for an end mill where the tool overhang length is less than 4 D(milldia ).When the tool overhang length is longer, please adjust the speed, feed and cutting depth.
