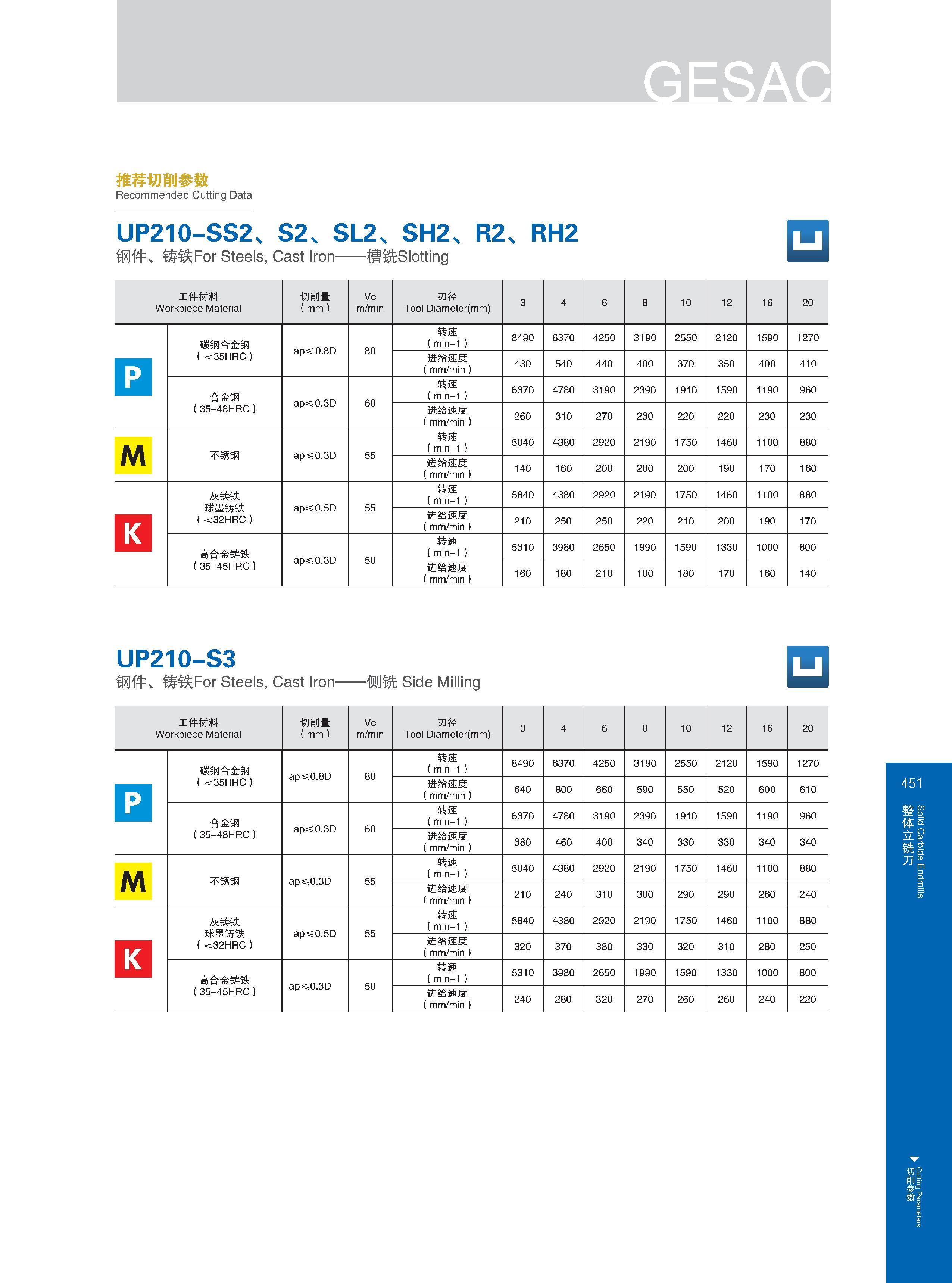

推荐切削参数 Recommended Cutting Data Режимы резания на станках (рекомендованные производителем инструмента) UP210-SS2 S2 SL2 SH2 R2 RH2 钢件 铸铁 For Steels, Cast Iron Для сталей и чугуна 槽铣Slotting 工件材料 Workpiece Material Обрабатываемые материалы по ISO 切削量 (mm) Vc m/min Скорость резания (м/мин) 刃径 Tool Diameter (mm) Диаметр инструмента (мм) 3 4 6 8 10 12 16 20 碳钢合金钢 (<35HRC) ap与0.8D 80 转速 (min-1) 8490 6370 4250 3190 2550 2120 1590 1270 进给速度 (mm/min) 430 540 440 400 370 350 400 410 合金钢 (35-48HRC) ap与0.3D 60 转速 (min-1) 6370 4780 3190 2390 1910 1590 1190 960 进给速度 (mm/min) 260 310 270 230 220 220 230 230 M 不锈钢 ap与0.3D 55 转速 (min-1) 5840 4380 2920 2190 1750 1460 1100 880 进给速度 (mm/min) 140 160 200 200 200 190 170 160 灰铸铁 球墨铸铁 (<32HRC) ap与0.5D 55 转速 (min-1) 5840 4380 2920 2190 1750 1460 1100 880 进给速度 (mm/min) 210 250 250 220 210 200 190 170 高合金铸铁 (35-45HRC) ap与0.3D 50 转速 (min-1) 5310 3980 2650 1990 1590 1330 1000 800 进给速度 (mm/min) 160 180 210 180 180 170 160 140 UP210-S3 钢件 铸铁For Steels, Cast Iron- -侧铣 Side Milling 工件材料 Workpiece Material Обрабатываемые материалы по ISO 切削量 (mm) Vc m/min Скорость резания (м/мин) 刃径 Tool Diameter (mm) Диаметр инструмента (мм) 3 4 6 8 10 12 16 20 碳钢合金钢 (<35HRC) ap与0.8D 80 转速 (min-1) 8490 6370 4250 3190 2550 2120 1590 1270 进给速度 (mm/min) 640 800 660 590 550 520 600 610 合金钢 (35-48HRC) ap与0.3D 60 转速 (min-1) 6370 4780 3190 2390 1910 1590 1190 960 进给速度 (mm/min) 380 460 400 340 330 330 340 340 M 不锈钢 ap与0.3D 55 转速 (min-1) 5840 4380 2920 2190 1750 1460 1100 880 进给速度 (mm/min) 210 240 310 300 290 290 260 240 灰铸铁 球墨铸铁 (<32HRC) ap与0.5D 55 转速 (min-1) 5840 4380 2920 2190 1750 1460 1100 880 进给速度 (mm/min) 320 370 380 330 320 310 280 250 高合金铸铁 (35-45HRC) ap与0.3D 50 转速 (min-1) 5310 3980 2650 1990 1590 1330 1000 800 进给速度 (mm/min) 240 280 320 270 260 260 240 220 451 So id Carbide Endmi s Cutting Parameters
