GESAC | Каталог GESAC 2015 Инструмент металлорежущий (Всего 617 стр.) |
|||||

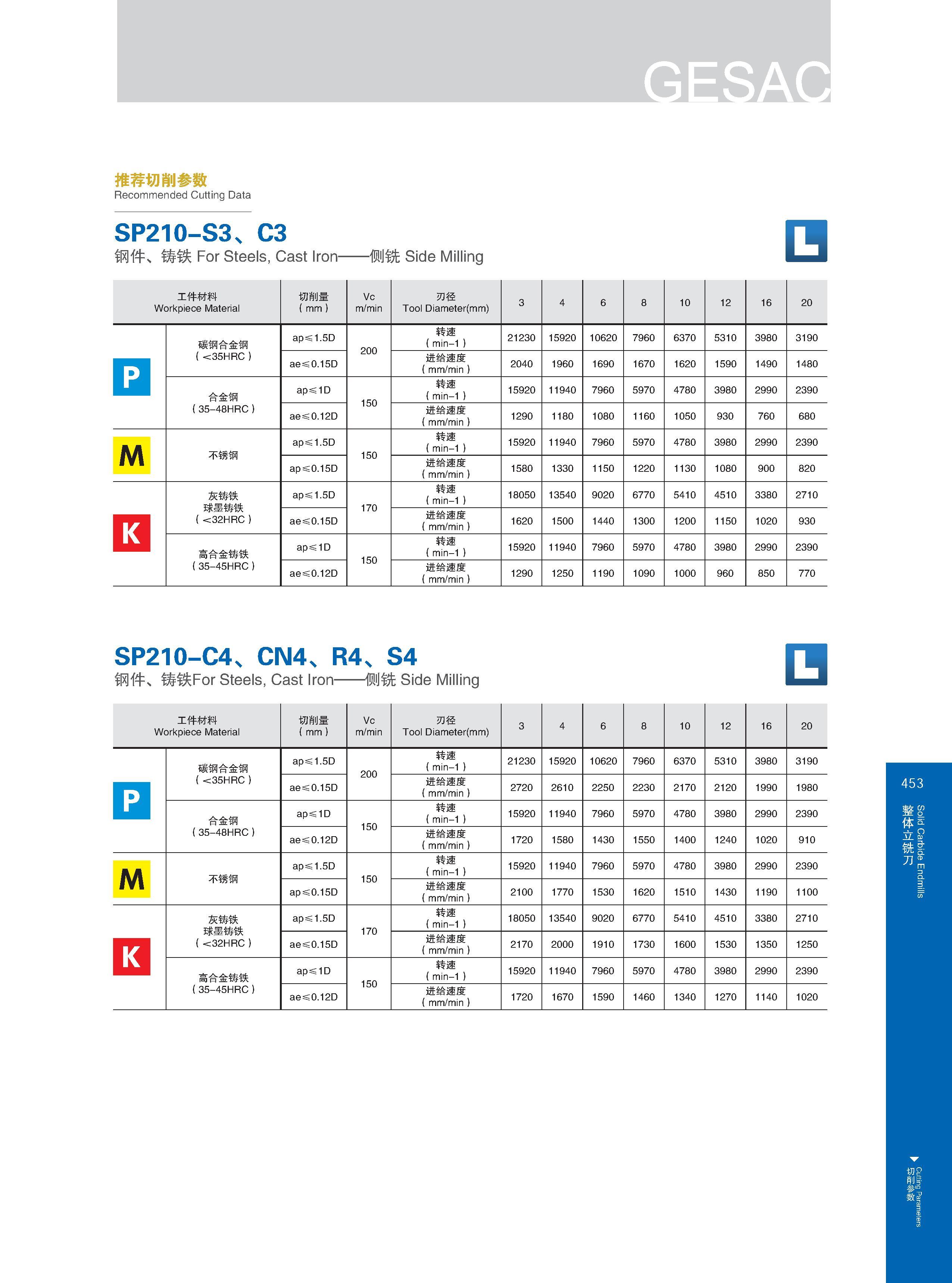

459 Каталог GESAC 2015 Станочный металлорежущий инструмент с СРП и монолитный Стр.453 |
|||||
Каталог GESAC 2015 Инструмент металлорежущий Стр. 453 0459 Lab2u 推荐切削参数 Recommended Cutting Data Режимы резания на станках (рекомендованные производителем инструмента) SP210-S3 C3 钢件 铸铁 For Steels, Cast Iron-侧铣 Side Milling 工件材料 Workpiece Material Обрабатываемые материалы по ISO 切削量 (mm) Vc m/min Скорость резания (м/мин) 刃径 Tool Diameter (mm) Диаметр инструмента (мм) 3 4 6 8 10 12 16 20 碳钢合金钢 (<35HRC) ap与1.5D 200 转速 (min-1) 21230 15920 10620 7960 6370 5310 3980 3190 ae与0.15D 进给速度 (mm/min) 2040 1960 1690 1670 1620 1590 1490 1480 合金钢 (35-48HRC) ap与ID 150 转速 (min-1) 15920 11940 7960 5970 4780 3980 2990 2390 ae与0.12D 进给速度 (mm/min) 1290 1180 1080 1160 1050 930 760 680 M 不锈钢 ap与1.5D 150 转速 (min-1) 15920 11940 7960 5970 4780 3980 2990 2390 ap与0.15D 进给速度 (mm/min) 1580 1330 1150 1220 1130 1080 900 820 灰铸铁 球墨铸铁 (<32HRC) ap与1.5D 170 转速 (min-1) 18050 13540 9020 6770 5410 4510 3380 2710 ae与0.15D 进给速度 (mm/min) 1620 1500 1440 1300 1200 1150 1020 930 高合金铸铁 (35-45HRC) ap与ID 150 转速 (min-1) 15920 11940 7960 5970 4780 3980 2990 2390 ae与0.12D 进给速度 (mm/min) 1290 1250 1190 1090 1000 960 850 770 SP210-C4 CN4 R4 S4 钢件 铸铁For Steels, Cast Iron-侧铣 Side Milling 工件材料 Workpiece Material Обрабатываемые материалы по ISO 切削量 (mm) Vc m/min Скорость резания (м/мин) 刃径 Tool Diameter (mm) Диаметр инструмента (мм) 3 4 6 8 10 12 16 20 碳钢合金钢 (<35HRC) ap与1.5D 200 转速 (min-1) 21230 15920 10620 7960 6370 5310 3980 3190 ae与0.15D 进给速度 (mm/min) 2720 2610 2250 2230 2170 2120 1990 1980 合金钢 (35-48HRC) ap与ID 150 转速 (min-1) 15920 11940 7960 5970 4780 3980 2990 2390 ae与0.12D 进给速度 (mm/min) 1720 1580 1430 1550 1400 1240 1020 910 M 不锈钢 ap与1.5D 150 转速 (min-1) 15920 11940 7960 5970 4780 3980 2990 2390 ap与0.15D 进给速度 (mm/min) 2100 1770 1530 1620 1510 1430 1190 1100 灰铸铁 球墨铸铁 (<32HRC) ap与1.5D 170 转速 (min-1) 18050 13540 9020 6770 5410 4510 3380 2710 ae与0.15D 进给速度 (mm/min) 2170 2000 1910 1730 1600 1530 1350 1250 高合金铸铁 (35-45HRC) ap与ID 150 转速 (min-1) 15920 11940 7960 5970 4780 3980 2990 2390 ae与0.12D 进给速度 (mm/min) 1720 1670 1590 1460 1340 1270 1140 1020 So id Carbide Endmi s Cutting Parameters |
|||||
