GESAC | Каталог GESAC 2015 Инструмент металлорежущий (Всего 617 стр.) |
|||||

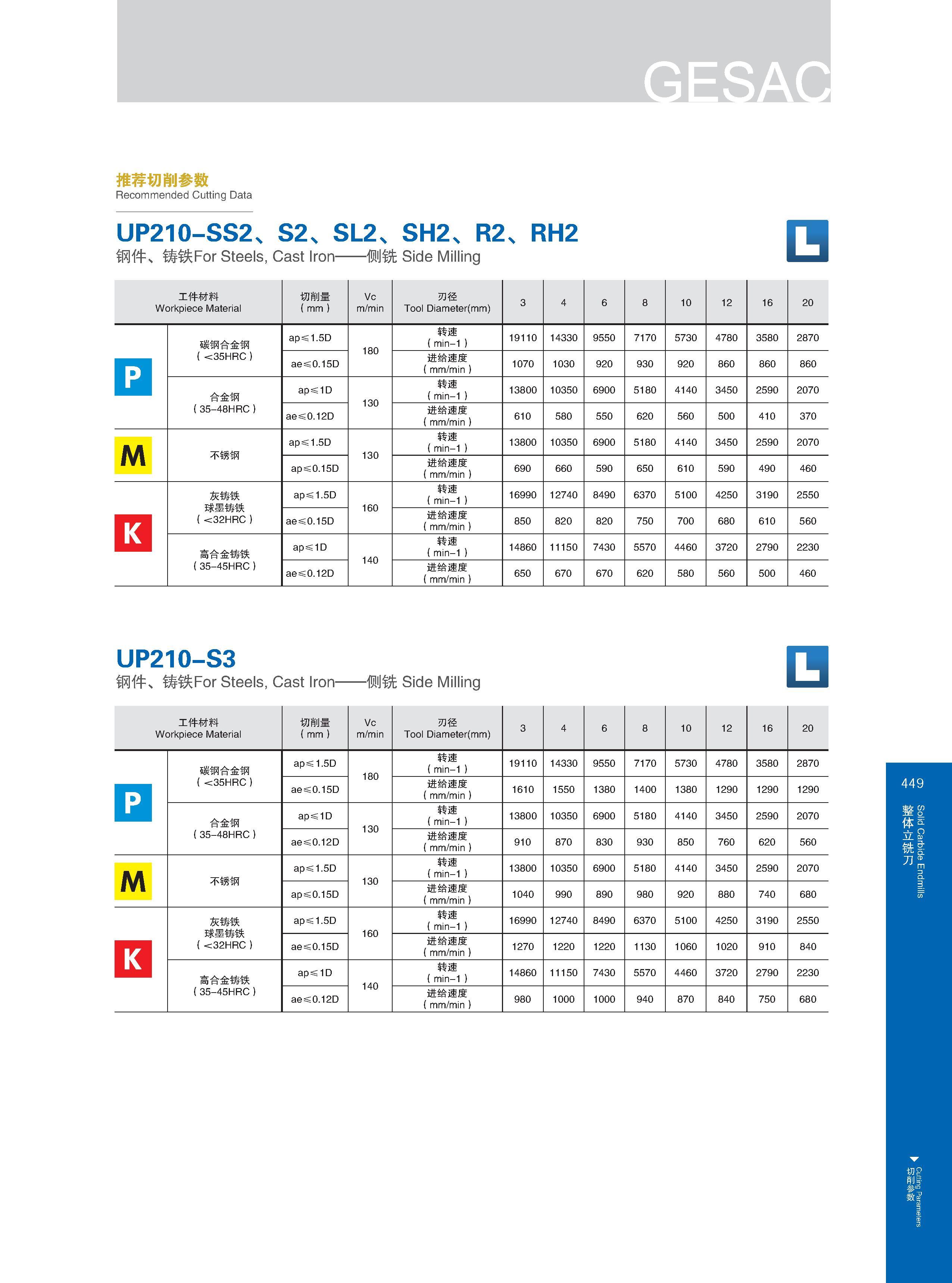

455 Каталог GESAC 2015 Станочный металлорежущий инструмент с СРП и монолитный Стр.449 |
|||||
Каталог GESAC 2015 Инструмент металлорежущий Стр. 449 0455 Lab2u 推荐切削参数 Recommended Cutting Data Режимы резания на станках (рекомендованные производителем инструмента) UP210-SS2 钢件 铸铁For Steels, S2 SL2 SH2 R2 RH2 Cast Iron-侧铣 Side Milling 工件材料 Workpiece Material Обрабатываемые материалы по ISO 切削量 (mm) Vc m/min Скорость резания (м/мин) 刃径 Tool Diameter (mm) Диаметр инструмента (мм) 3 4 6 8 10 12 16 20 碳钢合金钢 (<35HRC) ap与1.5D 180 转速 (min-1) 19110 14330 9550 7170 5730 4780 3580 2870 ae与0.15D 进给速度 (mm/min) 1070 1030 920 930 920 860 860 860 合金钢 (35-48HRC) ap与ID 130 转速 (min-1) 13800 10350 6900 5180 4140 3450 2590 2070 ae与0.12D 进给速度 (mm/min) 610 580 550 620 560 500 410 370 M 不锈钢 ap与1.5D 130 转速 (min-1) 13800 10350 6900 5180 4140 3450 2590 2070 ap与0.15D 进给速度 (mm/min) 690 660 590 650 610 590 490 460 灰铸铁 球墨铸铁 (<32HRC) ap与1.5D 160 转速 (min-1) 16990 12740 8490 6370 5100 4250 3190 2550 ae与0.15D 进给速度 (mm/min) 850 820 820 750 700 680 610 560 高合金铸铁 (35-45HRC) ap与ID 140 转速 (min-1) 14860 11150 7430 5570 4460 3720 2790 2230 ae与0.12D 进给速度 (mm/min) 650 670 670 620 580 560 500 460 UP210-S3 钢件 铸铁For Steels, Cast Iron-侧铣 Side Milling 工件材料 Workpiece Material Обрабатываемые материалы по ISO 切削量 (mm) Vc m/min Скорость резания (м/мин) 刃径 Tool Diameter (mm) Диаметр инструмента (мм) 3 4 6 8 10 12 16 20 碳钢合金钢 (<35HRC) ap与1.5D 180 转速 (min-1) 19110 14330 9550 7170 5730 4780 3580 2870 ae与0.15D 进给速度 (mm/min) 1610 1550 1380 1400 1380 1290 1290 1290 合金钢 (35-48HRC) ap与ID 130 转速 (min-1) 13800 10350 6900 5180 4140 3450 2590 2070 ae与0.12D 进给速度 (mm/min) 910 870 830 930 850 760 620 560 M 不锈钢 ap与1.5D 130 转速 (min-1) 13800 10350 6900 5180 4140 3450 2590 2070 ap与0.15D 进给速度 (mm/min) 1040 990 890 980 920 880 740 680 灰铸铁 球墨铸铁 (<32HRC) ap与1.5D 160 转速 (min-1) 16990 12740 8490 6370 5100 4250 3190 2550 ae与0.15D 进给速度 (mm/min) 1270 1220 1220 1130 1060 1020 910 840 高合金铸铁 (35-45HRC) ap与ID 140 转速 (min-1) 14860 11150 7430 5570 4460 3720 2790 2230 ae与0.12D 进给速度 (mm/min) 980 1000 1000 940 870 840 750 680 So id Carbide Endmi s Cutting Parameters |
|||||
