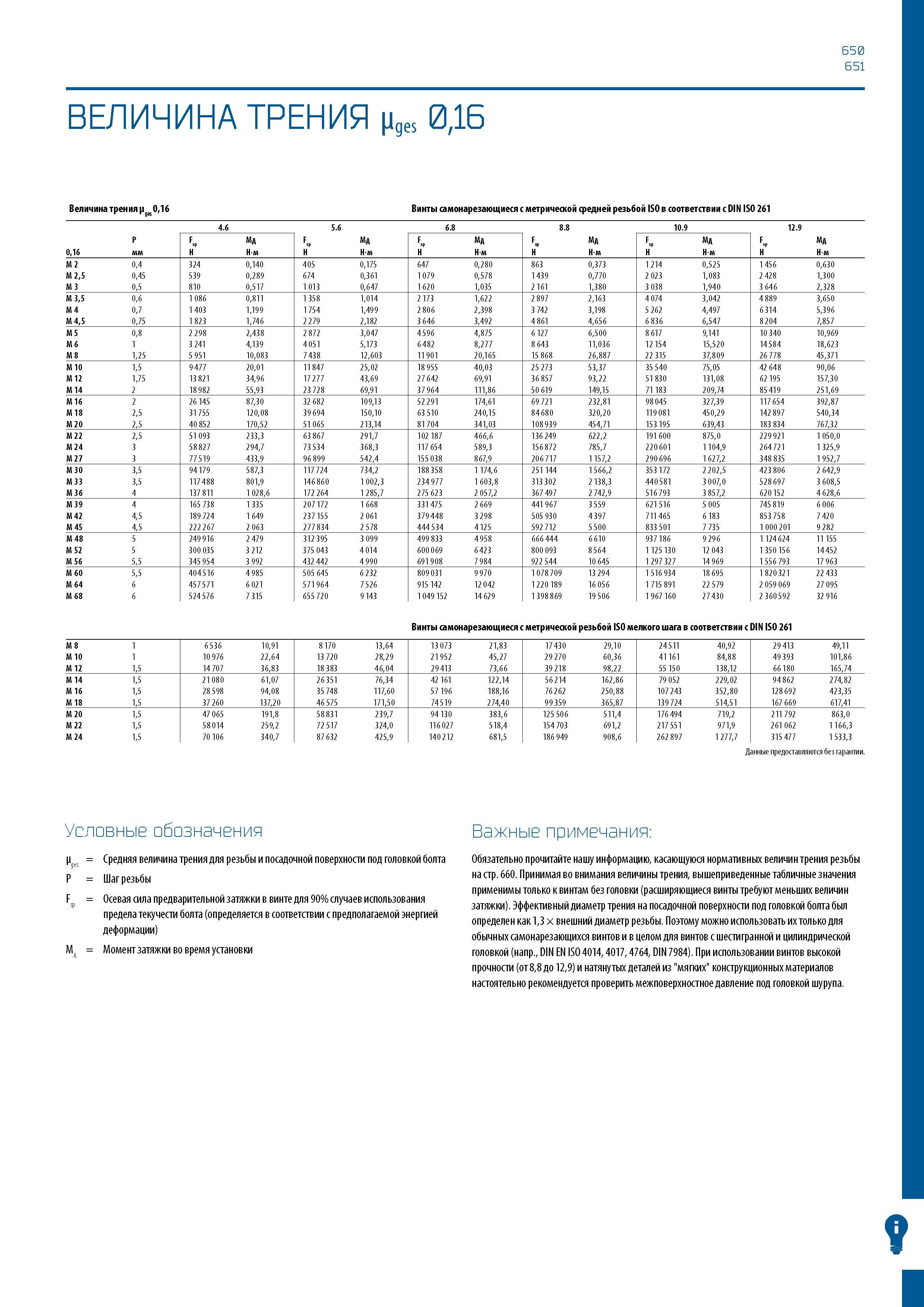

650 651 ВЕЛИЧИНА ТРЕНИЯ 0,16 Величина трения цдв 0,16 Винты самонарезающиеся с метрической средней резьбой ISO в соответствии с DIN ISO 261 4.6 5.6 6.8 8.8 10.9 12.9 P F MA F MA F MA F MA F MA F MA 0,16 мм Н Нм Н Нм Н Нм Н Нм Н Нм Н Нм M 2 0,4 324 0,140 405 0,175 647 0,280 863 0,373 1 214 0,525 1 456 0,630 M 2,5 0,45 539 0,289 674 0,361 1 079 0,578 1 439 0,770 2 023 1,083 2 428 1,300 M 3 0,5 810 0,517 1 013 0,647 1 620 1,035 2 161 1,380 3 038 1,940 3 646 2,328 M 3,5 0,6 1 086 0,811 1 358 1,014 2 173 1,622 2 897 2,163 4 074 3,042 4 889 3,650 M 4 0,7 1 403 1,199 1 754 1,499 2 806 2,398 3 742 3,198 5 262 4,497 6 314 5,396 M 4,5 0,75 1 823 1,746 2 279 2,182 3 646 3,492 4 861 4,656 6 836 6,547 8 204 7,857 M 5 0,8 2 298 2,438 2 872 3,047 4 596 4,875 6 127 6,500 8 617 9,141 10 340 10,969 M 6 1 3 241 4,139 4 051 5,173 6 482 8,277 8 643 11,036 12 154 15,520 14 584 18,623 M 8 1,25 5 951 10,083 7 438 12,603 11 901 20,165 15 868 26,887 22 315 37,809 26 778 45,371 M 10 1,5 9 477 20,01 11 847 25,02 18 955 40,03 25 273 53,37 35 540 75,05 42 6 4 8 90,06 M 12 1,75 13 821 34,96 17 277 43,69 27 642 69,91 36 857 93,22 51 830 131,08 62 195 157,30 M 14 2 18 982 55,93 23 728 69,91 37 964 111,86 50 619 149,15 71 183 209,74 85 419 251,69 M 16 2 26 145 87,30 32 682 109,13 52 291 174,61 69 721 232,81 98 045 327,39 117654 392,87 M 18 2,5 31 755 120,08 39 694 150,10 63 510 240,15 84 680 320,20 119081 450,29 142 897 540,34 M 20 2,5 40 852 170,52 51 065 213,14 81 704 341,03 108939 454,71 153 195 639,43 183 834 767,32 M 22 2,5 51 093 233,3 63 867 291,7 102 187 466,6 136 249 622,2 191 600 875,0 229921 1 050,0 M 24 3 58 827 294,7 73 534 368,3 117 654 589,3 156872 785,7 220601 1 104,9 264721 1 325,9 M 27 3 77 519 433,9 96 899 542,4 155038 867,9 206717 1 157,2 290696 1 627,2 348 835 1 952,7 M 30 3,5 94 179 587,3 117724 734,2 188358 1 174,6 251 144 1 566,2 353172 2 202,5 423806 2 642,9 M 33 3,5 117488 801,9 146860 1 002,3 234977 1 603,8 313302 2 138,3 440581 3 007,0 528697 3 608,5 M 36 4 137 811 1 028,6 172 264 1 285,7 275 623 2 057,2 367 497 2 742,9 516793 3 857,2 620 152 4 628,6 M 39 4 165 738 1 335 207 172 1 668 331 475 2 669 441 967 3 559 621 516 5 005 745 819 6 006 M 42 4,5 189724 1 649 237 155 2 061 379448 3 298 505 930 4 397 711 465 6 183 853758 7 420 M 45 4,5 222267 2 063 277834 2 578 444534 4 125 592 712 5 500 833 501 7 735 1 000201 9 282 M 48 5 249916 2 479 312395 3 099 499 833 4 958 666444 6 610 937 186 9 296 1 124 624 11 155 M 52 5 300035 3 212 375 043 4 014 600069 6 423 800093 8 564 1 125 130 12 043 1 350 156 14 452 M 56 5,5 345 954 3 992 432 442 4 990 691 908 7 984 922 544 10 645 1 297327 14 969 1 556 793 17 963 M 60 5,5 404516 4 985 505 645 6 232 809031 9 970 1 078709 13 294 1 516 934 18 695 1820321 22 433 M 64 6 457571 6 021 571964 7 526 915 142 12 042 1 220 189 16 056 1 715 891 22 579 2059069 27 095 M 68 6 524576 7 315 655720 9 143 1 049 152 14 629 1 398869 19 506 1 967 160 27 430 2360592 32 916 Винты самонарезающиеся с метрической резьбой ISO мелкого шага в соответствии с DIN ISO 261 M 8 1 6 536 10,91 8 170 13,64 13 073 21,83 17 430 29,10 24 511 40,92 29 413 49,11 M 10 1 10 976 22,64 13 720 28,29 21 952 45,27 29 270 60,36 41 161 84,88 49 393 101,86 M 12 1,5 14 707 36,83 18 383 46,04 29 413 73,66 39 218 98,22 55 150 138,12 66 180 165,74 M 14 1,5 21 080 61,07 26 351 76,34 42 161 122,14 56 214 162,86 79 052 229,02 94 862 274,82 M 16 1,5 28 598 94,08 35 748 117,60 57 196 188,16 76 262 250,88 107243 352,80 128692 423,35 M 18 1,5 37 260 137,20 46 575 171,50 74 519 274,40 99 359 365,87 139724 514,51 167 669 617,41 M 20 1,5 47 065 191,8 58 831 239,7 94 130 383,6 125506 511,4 176 494 719,2 211 792 863,0 M 22 1,5 58 014 259,2 72 517 324,0 116027 518,4 154 703 691,2 217551 971,9 261062 1 166,3 M 24 1,5 70 106 340,7 87 632 425,9 140212 681,5 186 949 908,6 262897 1 277,7 315 477 1 533,3 Данные предоставляются без гарантии. Условные обозначения jes = Средняя величина трения для резьбы и посадочной поверхности под головкой болта P = Шаг резьбы Fsp = Осевая сила предварительной затяжки в винте для 90% случаев использования предела текучести болта (определяется в соответствии с предполагаемой энергией деформации) MA = Момент затяжки во время установки Важные примечания: Обязательно прочитайте нашу информацию, касающуюся нормативных величин трения резьбы на стр. 660. Принимая во внимания величины трения, вышеприведенные табличные значения применимы только к винтам без головки (расширяющиеся винты требуют меньших величин затяжки). Эффективный диаметр трения на посадочной поверхности под головкой болта был определен как 1,3 х внешний диаметр резьбы. Поэтому можно использовать их только для обычных самонарезающихся винтов и в целом для винтов с шестигранной и цилиндрической головкой (напр., DIN EN ISO 4014, 4017, 4764, DIN 7984). При использовании винтов высокой прочности (от 8,8 до 12,9) и натянутых деталей из "мягких" конструкционных материалов настоятельно рекомендуется проверить межповерхностное давление под головкой шурупа.
