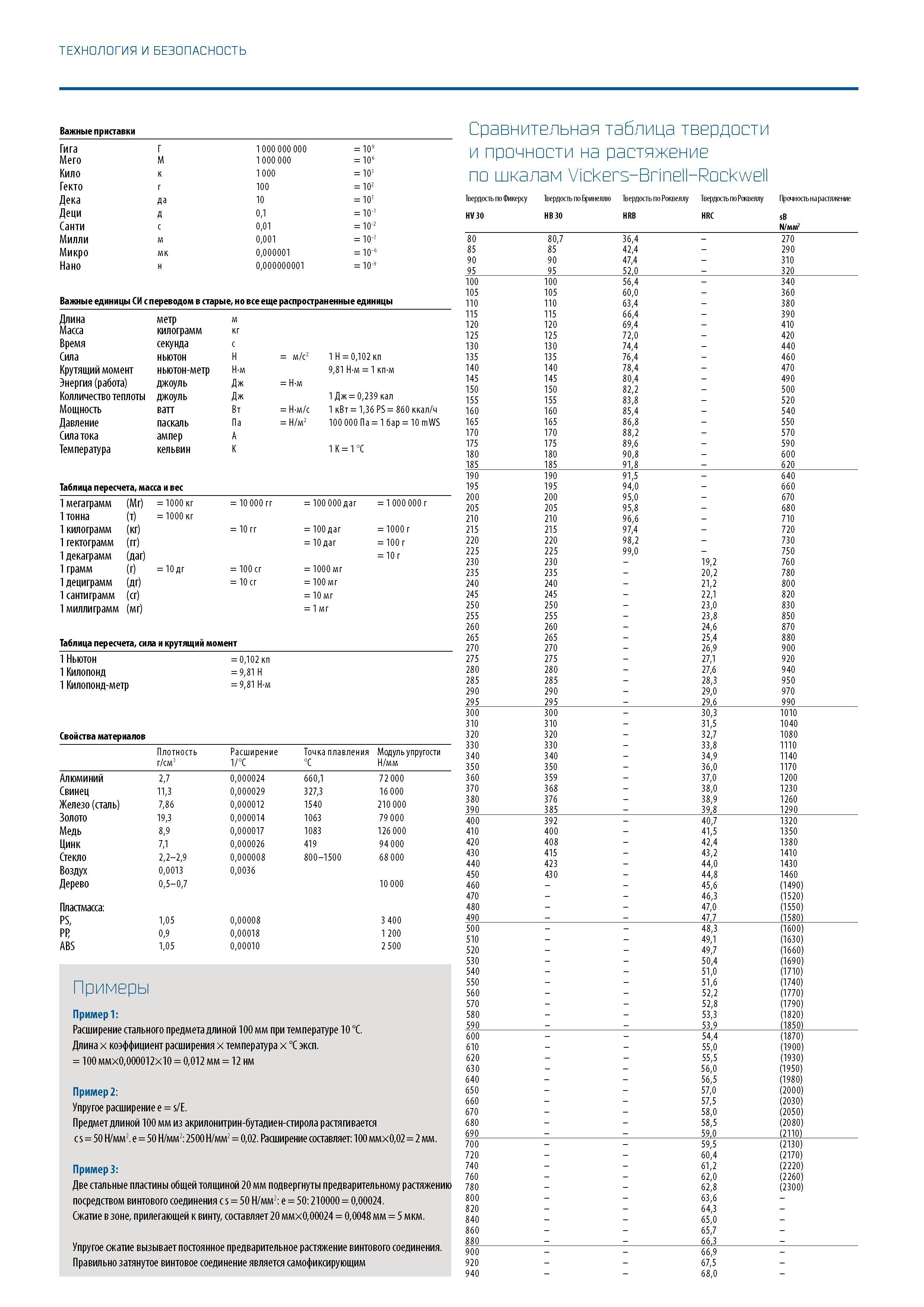

ТЕХНОЛОГИЯ И БЕЗОПАСНОСТЬ Важные приставки Гига Г 1 000 000 000 = 109 Мего М 1 000 000 = 106 Кило к 1 000 = 103 Гекто г 100 = 102 Дека да 10 = 101 Деци д 0,1 = 10-1 Санти с 0,01 = 10-2 Милли м 0,001 = 10-3 Микро мк 0,000001 = 10-6 Нано н 0,000000001 = 10-9 Важные единицы СИ с переводом в старые, но все еще распространенные единицы Длина метр м Масса килограмм кг Время секунда с Сила ньютон Н = м/с 2 1 Н = 0,102 кп Крутящий момент ньютон-метр Н-м 9,81 Н-м = 1 кп-м Энергия(работа) джоуль Дж = Н-м Колличество теплоты джоуль Дж 1 Дж = 0,239 кал Мощность ватт Вт = Н-м/с 1 кВт = 1,36 PS = 860 ккал/ч Давление паскаль Па = Н/м2 100 000 Па = 1 бар = 10 mWS Сила тока ампер A Температура кельвин K 1 K = 1 °C Таблица пересчета, масса и вес 1 мегаграмм (Мг) = 1000 кг = 10 000 гг = 100 000 даг = 1 000 1 тонна (т) = 1000 кг 1 килограмм (кг) = 10 гг = 100 даг = 1000 г 1 гектограмм (гг) = 10 даг = 100 г 1 декаграмм (даг) = 10 г 1 грамм (г) = 10 дг = 100 сг = 1000 мг 1 дециграмм (дг) = 10 сг = 100 мг 1 сантиграмм (сг) = 10 мг 1 миллиграмм (мг) = 1 мг Таблица пересчета, сила и крутящий момент 1 Ньютон = 0,102 кп 1 Килопонд = 9,81 Н 1 Килопонд-метр = 9,81 Н-м Свойства материалов Плотность Расширение Точка плавления Модуль упругости г/см3 1/°C °C Н/мм Алюминий 2,7 0,000024 660,1 72 000 Свинец 11,3 0,000029 327,3 16 000 Железо (сталь) 7,86 0,000012 1540 210 000 Золото 19,3 0,000014 1063 79 000 Медь 8,9 0,000017 1083 126000 Цинк 7,1 0,000026 419 94 000 Стекло 2,2 2,9 0,000008 800-1500 68 000 Воздух 0,0013 0,0036 Дерево 0,5-0,7 10 000 Пластмасса: PS, 1,05 0,00008 3 400 PB 0,9 0,00018 1 200 ABS 1,05 0,00010 2 500 Примеры Пример 1: Расширение стального предмета длиной 100 мм при температуре 10 °C. Длина х коэффициент расширения х температура х °С эксп. = 100 ммх0,000012х10 = 0,012 мм = 12 нм Пример 2: Упругое расширение e = s/E. Предмет длиной 100 мм из акрилонитрин-бутадиен-стирола растягивается с s = 50 Н/мм2. e = 50 Н/мм2: 2500 Н/мм2 = 0,02. Расширение составляет: 100 ммх0,02 = 2 мм. Пример 3: Две стальные пластины общей толщиной 20 мм подвергнуты предварительному растяжению посредством винтового соединения с s = 50 Н/мм2: e = 50: 210000 = 0,00024. Сжатие в зоне, прилегающей к винту, составляет 20 ммх0,00024 = 0,0048 мм = 5 мкм. Упругое сжатие вызывает постоянное предварительное растяжение винтового соединения. Правильно затянутое винтовое соединение является самофиксирующим Сравнительная таблица твердости и прочности на растяжение по шкалам Vickers-Brinell-Rockwell Твердость по Фикерсу Твердость по Бринеллю Твердость по Роквеллу Твердость по Роквеллу Прочность на растяжение HV30 HB30 HRB HRC sB N/мм2 80 80,7 36,4 - 270 85 85 42,4 - 290 90 90 47,4 - 310 95 95 52,0 - 320 100 100 56,4 - 340 105 105 60,0 - 360 110 110 63,4 - 380 115 115 66,4 - 390 120 120 69,4 - 410 125 125 72,0 - 420 130 130 74,4 - 440 135 135 76,4 - 460 140 140 78,4 - 470 145 145 80,4 - 490 150 150 82,2 - 500 155 155 83,8 - 520 160 160 85,4 - 540 165 165 86,8 - 550 170 170 88,2 - 570 175 175 89,6 - 590 180 180 90,8 - 600 185 185 91,8 - 620 190 190 91,5 - 640 195 195 94,0 - 660 200 200 95,0 - 670 205 205 95,8 - 680 210 210 96,6 - 710 215 215 97,4 - 720 220 220 98,2 - 730 225 225 99,0 - 750 230 230 - 19,2 760 235 235 - 20,2 780 240 240 - 21,2 800 245 245 - 22,1 820 250 250 - 23,0 830 255 255 - 23,8 850 260 260 - 24,6 870 265 265 - 25,4 880 270 270 - 26,9 900 275 275 - 27,1 920 280 280 - 27,6 940 285 285 - 28,3 950 290 290 - 29,0 970 295 295 - 29,6 990 300 300 - 30,3 1010 310 310 - 31,5 1040 320 320 - 32,7 1080 330 330 - 33,8 1110 340 340 - 34,9 1140 350 350 - 36,0 1170 360 359 - 37,0 1200 370 368 - 38,0 1230 380 376 - 38,9 1260 390 385 - 39,8 1290 400 392 - 40,7 1320 410 400 - 41,5 1350 420 408 - 42,4 1380 430 415 - 43,2 1410 440 423 - 44,0 1430 450 430 - 44,8 1460 460 - - 45,6 (1490) 470 - - 46,3 (1520) 480 - - 47,0 (1550) 490 - - 47,7 (1580) 500 - - 48,3 (1600) 510 - - 49,1 (1630) 520 - - 49,7 (1660) 530 - - 50,4 (1690) 540 - - 51,0 (1710) 550 - - 51,6 (1740) 560 - - 52,2 (1770) 570 - - 52,8 (1790) 580 - - 53,3 (1820) 590 - - 53,9 (1850) 600 - - 54,4 (1870) 610 - - 55,0 (1900) 620 - - 55,5 (1930) 630 - - 56,0 (1950) 640 - - 56,5 (1980) 650 - - 57,0 (2000) 660 - - 57,5 (2030) 670 - - 58,0 (2050) 680 - - 58,5 (2080) 690 - - 59,0 (2110) 700 - - 59,5 (2130) 720 - - 60,4 (2170) 740 - - 61,2 (2220) 760 - - 62,0 (2260) 780 - - 62,8 (2300) 800 - - 63,6 - 820 - - 64,3 - 840 - - 65,0 - 860 - - 65,7 - 880 - - 66,3 - 900 - - 66,9 - 920 - - 67,5 - 940 - - 68,0 -
