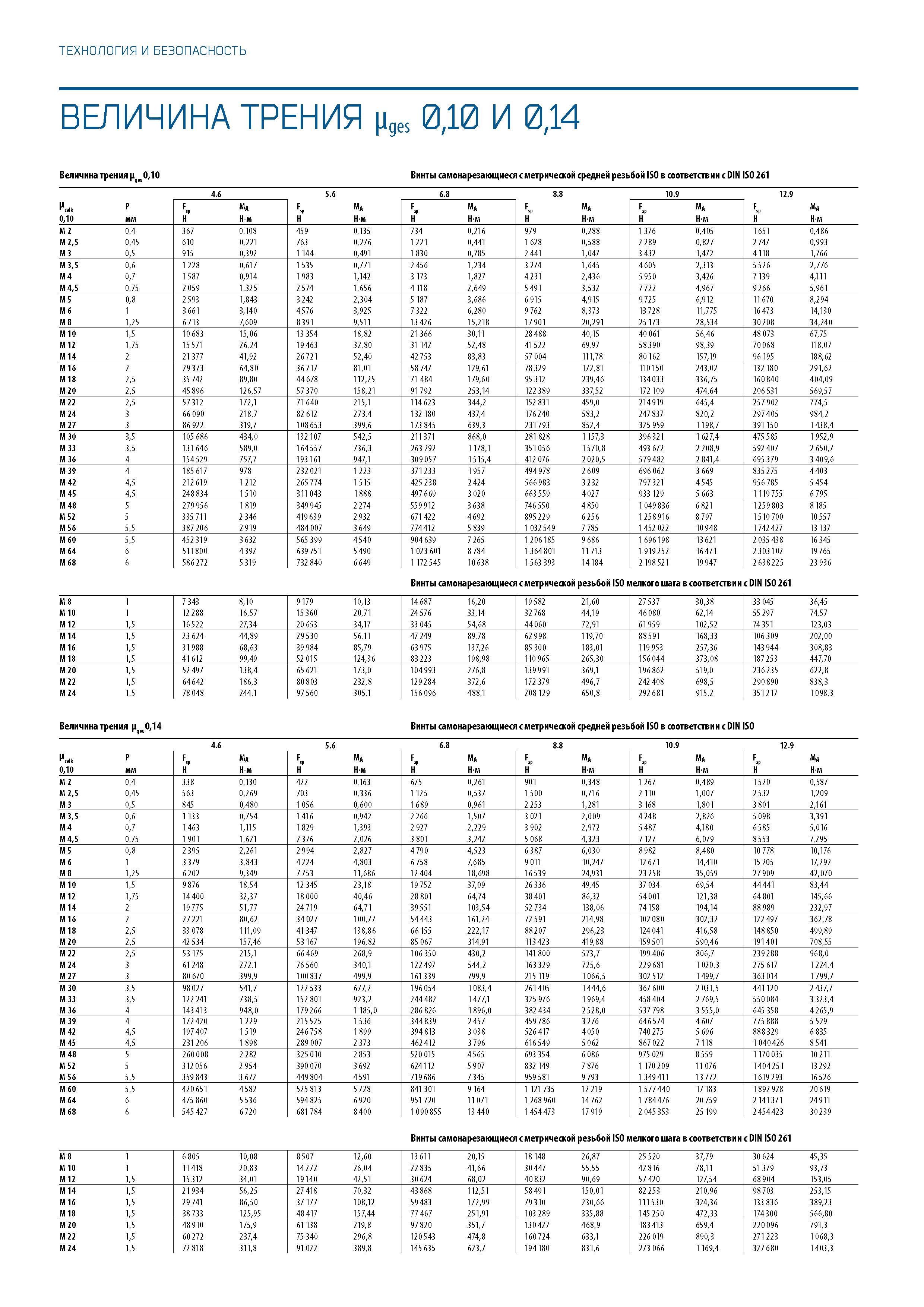

ТЕХНОЛОГИЯ И БЕЗОПАСНОСТЬ ВЕЛИЧИНА ТРЕНИЯ 0,10 И 0,14 Величина трения цдв 0,10 Винты самонарезающиеся с метрической средней резьбой ISO в соответствии с DIN ISO 261 4.6 5.6 6.8 8.8 10.9 12.9 Hcelk P F Ma F Ma F Ma F Ma F Ma F Ma 0,10 мм Н Нм Н Нм Н Нм Н Нм Н Нм Н Нм M 2 0,4 367 0,108 459 0,135 734 0,216 979 0,288 1 376 0,405 1 651 0,486 M 2,5 0,45 610 0,221 763 0,276 1 221 0,441 1 628 0,588 2 289 0,827 2 747 0,993 M 3 0,5 915 0,392 1 144 0,491 1 830 0,785 2 441 1,047 3 432 1,472 4 118 1,766 M 3,5 0,6 1 228 0,617 1 535 0,771 2 456 1,234 3 274 1,645 4 605 2,313 5 526 2,776 M 4 0,7 1 587 0,914 1 983 1,142 3 173 1,827 4 231 2,436 5 950 3,426 7 139 4,111 M 4,5 0,75 2 059 1,325 2 574 1,656 4 118 2,649 5 491 3,532 7 722 4,967 9 266 5,961 M 5 0,8 2 593 1,843 3 242 2,304 5 187 3,686 6 915 4,915 9 725 6,912 11 670 8,294 M 6 1 3 661 3,140 4 576 3,925 7 322 6,280 9 762 8,373 13 728 11,775 16 473 14,130 M 8 1,25 6 713 7,609 8 391 9,511 13 426 15,218 17 901 20,291 25 173 28,534 30 208 34,240 M 10 1,5 10 683 15,06 13 354 18,82 21 366 30,11 28 488 40,15 40 061 56,46 48 073 67,75 M 12 1,75 15 571 26,24 19 463 32,80 31 142 52,48 41 522 69,97 58 390 98,39 70 068 118,07 M 14 2 21 377 41,92 26 721 52,40 42 753 83,83 57 004 111,78 80 162 157,19 96 195 188,62 M 16 2 29 373 64,80 36 717 81,01 58 747 129,61 78 329 172,81 110 150 243,02 132 180 291,62 M 18 2,5 35 742 89,80 44 678 112,25 71 484 179,60 95 312 239,46 134033 336,75 160840 404,09 M 20 2,5 45 896 126,57 57 370 158,21 91 792 253,14 122389 337,52 172109 474,64 206531 569,57 M 22 2,5 57 312 172,1 71 640 215,1 114 623 344,2 152 831 459,0 214919 645,4 257902 774,5 M 24 3 66 090 218,7 82 612 273,4 132 180 437,4 176240 583,2 247837 820,2 297405 984,2 M 27 3 86 922 319,7 108653 399,6 173 845 639,3 231793 852,4 325 959 1 198,7 391 150 1 438,4 M 30 3,5 105 686 434,0 132107 542,5 211371 868,0 281 828 1 157,3 396321 1 627,4 475 585 1 952,9 M 33 3,5 131646 589,0 164557 736,3 263 292 1 178,1 351056 1 570,8 493 672 2 208,9 592 407 2 650,7 M 36 4 154529 757,7 193 161 947,1 309057 1 515,4 412 076 2 020,5 579482 2 841,4 695379 3 409,6 M 39 4 185 617 978 232021 1 223 371233 1 957 494978 2 609 696062 3 669 835275 4 403 M 42 4,5 212619 1 212 265774 1 515 425238 2 424 566983 3 232 797321 4 545 956 785 5 454 M 45 4,5 248834 1 510 311 043 1 888 497669 3 020 663559 4 027 933 129 5 663 1 119 755 6 795 M 48 5 279956 1 819 349 945 2 274 559912 3 638 746550 4 850 1 049836 6 821 1 259803 8 185 M 52 5 335 711 2 346 419639 2 932 671 422 4 692 895229 6 256 1 258916 8 797 1 510 700 10 557 M 56 5,5 387206 2 919 484 007 3 649 774 412 5 839 1 032549 7 785 1 452 022 10 948 1 742 427 13 137 M 60 5,5 452319 3 632 565399 4 540 904 639 7 265 1 206 185 9 686 1 696 198 13 621 2 035 438 16 345 M 64 6 511800 4 392 639751 5 490 1 023 601 8 784 1 364801 11 713 1 919252 16 471 2303102 19 765 M 68 6 586272 5 319 732 840 6 649 1 172 545 10 638 1 563 393 14 184 2198521 19 947 2638225 23 936 Винты самонарезающиеся с метрической резьбой ISO мелкого шага в соответствии с DIN ISO 261 M 8 1 7 343 8,10 9 179 10,13 14 687 16,20 19 582 21,60 27 537 30,38 33 045 36,45 M 10 1 12 288 16,57 15 360 20,71 24 576 33,14 32 768 44,19 46 080 62,14 55 297 74,57 M 12 1,5 16 522 27,34 20 653 34,17 33 045 54,68 44 060 72,91 61 959 102,52 74 351 123,03 M 14 1,5 23 624 44,89 29 530 56,11 47 249 89,78 62 998 119,70 88 591 168,33 106309 202,00 M 16 1,5 31 988 68,63 39 984 85,79 63 975 137,26 85 300 183,01 119 953 257,36 143 944 308,83 M 18 1,5 41 612 99,49 52 015 124,36 83 223 198,98 110 965 265,30 156044 373,08 187253 447,70 M 20 1,5 52 497 138,4 65 621 173,0 104993 276,8 139 991 369,1 196862 519,0 236235 622,8 M 22 1,5 64 642 186,3 80 803 232,8 129284 372,6 172 379 496,7 242 408 698,5 290890 838,3 M 24 1,5 78 048 244,1 97 560 305,1 156096 488,1 208 129 650,8 292681 915,2 351217 1 098,3 Величина трения цд(5 0,14 Винты самонарезающиеся с метрической средней резьбой ISO в соответствии с DIN ISO 4.6 5.6 6.8 8.8 10.9 12.9 Hcelk P F Ma F Ma F Ma F Ma F Ma F Ma 0,10 мм Н Нм Н Нм Н Нм Н Нм Н Нм Н Нм M 2 0,4 338 0,130 422 0,163 675 0,261 901 0,348 1 267 0,489 1 520 0,587 M 2,5 0,45 563 0,269 703 0,336 1 125 0,537 1 500 0,716 2 110 1,007 2 532 1,209 M 3 0,5 845 0,480 1 056 0,600 1 689 0,961 2 253 1,281 3 168 1,801 3 801 2,161 M 3,5 0,6 1 133 0,754 1 416 0,942 2 266 1,507 3 021 2,009 4 248 2,826 5 098 3,391 M 4 0,7 1 463 1,115 1 829 1,393 2 927 2,229 3 902 2,972 5 487 4,180 6 585 5,016 M 4,5 0,75 1 901 1,621 2 376 2,026 3 801 3,242 5 068 4,323 7 127 6,079 8 553 7,295 M 5 0,8 2 395 2,261 2 994 2,827 4 790 4,523 6 387 6,030 8 982 8,480 10 778 10,176 M 6 1 3 379 3,843 4 224 4,803 6 758 7,685 9 011 10,247 12 671 14,410 15 205 17,292 M 8 1,25 6 202 9,349 7 753 11,686 12 404 18,698 16 539 24,931 23 258 35,059 27 909 42,070 M 10 1,5 9 876 18,54 12 345 23,18 19 752 37,09 26 336 49,45 37 034 69,54 44 441 83,44 M 12 1,75 14 400 32,37 18 000 40,46 28 801 64,74 38 401 86,32 54 001 121,38 64 801 145,66 M 14 2 19 775 51,77 24 719 64,71 39 551 103,54 52 734 138,06 74 158 194,14 88 989 232,97 M 16 2 27 221 80,62 34 027 100,77 54 443 161,24 72 591 214,98 102080 302,32 122 497 362,78 M 18 2,5 33 078 111,09 41 347 138,86 66 155 222,17 88 207 296,23 124 041 416,58 148850 499,89 M 20 2,5 42 534 157,46 53 167 196,82 85 067 314,91 113 423 419,88 159 501 590,46 191401 708,55 M 22 2,5 53 175 215,1 66 469 268,9 106350 430,2 141 800 573,7 199 406 806,7 239288 968,0 M 24 3 61 248 272,1 76 560 340,1 122 497 544,2 163329 725,6 229681 1 020,3 275 617 1 224,4 M 27 3 80 670 399,9 100837 499,9 161339 799,9 215 119 1 066,5 302512 1 499,7 363014 1 799,7 M 30 3,5 98 027 541,7 122 533 677,2 196054 1 083,4 261405 1 444,6 367600 2 031,5 441 120 2 437,7 M 33 3,5 122 241 738,5 152 801 923,2 244 482 1 477,1 325 976 1 969,4 458404 2 769,5 550084 3 323,4 M 36 4 143 413 948,0 179266 1 185,0 286826 1 896,0 382 434 2 528,0 537798 3 555,0 645 358 4 265,9 M 39 4 172420 1 229 215525 1 536 344839 2 457 459786 3 276 646574 4 607 775888 5 529 M 42 4,5 197407 1 519 246758 1 899 394 813 3 038 526 417 4 050 740 275 5 696 888329 6 835 M 45 4,5 231 206 1 898 289007 2 373 462 412 3 796 616549 5 062 867022 7 118 1 040 426 8 541 M 48 5 260008 2 282 325010 2 853 520015 4 565 693 354 6 086 975 029 8 559 1 170035 10 211 M 52 5 312056 2 954 390070 3 692 624 112 5 907 832 149 7 876 1 170209 11 076 1404251 13 292 M 56 5,5 359 843 3 672 449804 4 591 719686 7 345 959581 9 793 1 349411 13 772 1 619293 16 526 M 60 5,5 420651 4 582 525 813 5 728 841 301 9 164 1 121 735 12 219 1 577440 17 183 1 892 928 20 619 M 64 6 475 860 5 536 594 825 6 920 951 720 11 071 1 268 960 14 762 1 784 476 20 759 2141371 24 911 M 68 6 545 427 6 720 681 784 8 400 1 090855 13 440 1 45 4 473 17 919 2 045 353 25 199 2454423 30 239 Винты самонарезающиеся с метрической резьбой ISO мелкого шага в соответствии с DIN ISO 261 M 8 1 6 805 10,08 8 507 12,60 13 611 20,15 18 148 26,87 25 520 37,79 30 624 45,35 M 10 1 11 418 20,83 14 272 26,04 22 835 41,66 30 447 55,55 42 816 78,11 51 379 93,73 M 12 1,5 15 312 34,01 19 140 42,51 30 624 68,02 40 832 90,69 57 420 127,54 68 904 153,05 M 14 1,5 21 934 56,25 27 418 70,32 43 868 112,51 58 491 150,01 82 253 210,96 98 703 253,15 M 16 1,5 29 741 86,50 37 177 108,12 59 483 172,99 79 310 230,66 111530 324,36 133 836 389,23 M 18 1,5 38 733 125,95 48 417 157,44 77 467 251,91 103289 335,88 145250 472,33 174300 566,80 M 20 1,5 48 910 175,9 61 138 219,8 97 820 351,7 130 427 468,9 183 413 659,4 220096 791,3 M 22 1,5 60 272 237,4 75 340 296,8 120 543 474,8 160724 633,1 226019 890,3 271 223 1 068,3 M 24 1,5 72 818 311,8 91 022 389,8 145 635 623,7 194 180 831,6 273 066 1 169,4 327680 1 403,3
