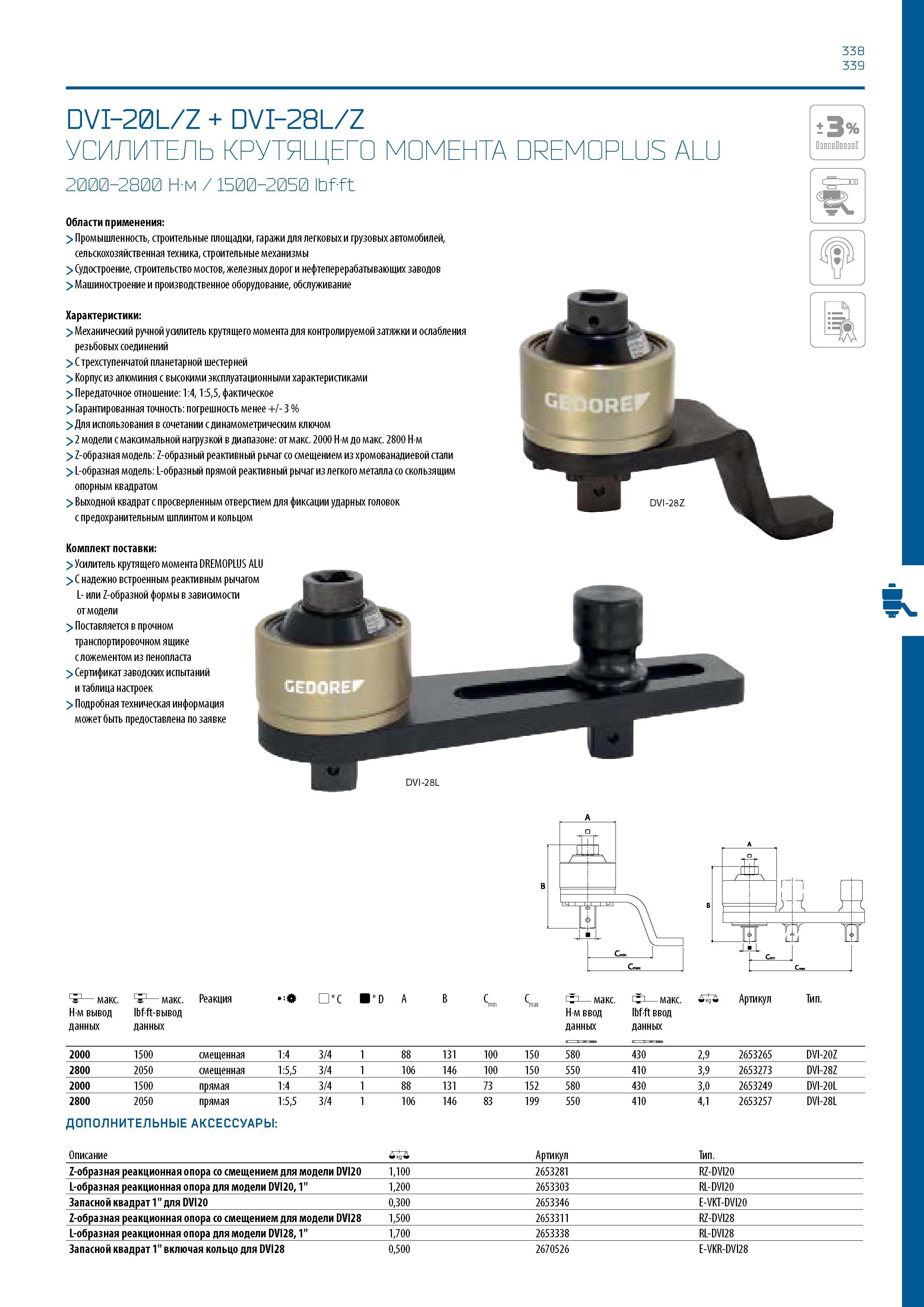

338 339 DVI-20L/Z + DVI-28L/Z УСИЛИТЕЛЬ КРУТЯЩЕГО МОМЕНТА DREMOPLUS ALU 2000-2800 Н-м / 1500-2050 Ibfft Области применения: > Промышленность, строительные площадки, гаражи для легковых и грузовых автомобилей, сельскохозяйственная техника, строительные механизмы > Судостроение, строительство мостов, железных дорог и нефтеперерабатывающих заводов > Машиностроение и производственное оборудование, обслуживание Характеристики: > Механический ручной усилитель крутящего момента для контролируемой затяжки и ослабления резьбовых соединений > С трехступенчатой планетарной шестерней > Корпус из алюминия с высокими эксплуатационными характеристиками > Передаточное отношение: 1:4, 1:5,5, фактическое > Гарантированная точность: погрешность менее +/- 3 % > Для использования в сочетании с динамометрическим ключом > 2 модели с максимальной нагрузкой в диапазоне: от макс. 2000 Нм до макс. 2800 Нм > Z-образная модель: Z-образный реактивный рычаг со смещением из хромованадиевой стали > L-образная модель: L-образный прямой реактивный рычаг из легкого металла со скользящим опорным квадратом > Выходной квадрат с просверленным отверстием для фиксации ударных головок с предохранительным шплинтом и кольцом Комплект поставки: > Усилитель крутящего момента DREMOPLUS ALU > С надежно встроенным реактивным рычагом L- или Z-образной формы в зависимости от модели > Поставляется в прочном транспортировочном ящике с ложементом из пенопласта > Сертификат заводских испытаний и таблица настроек > Подробная техническая информация может быть предоставлена по заявке DVI-28L макс. макс. Реакция Нм вывод lbfft-вывод данных данных □ " C " D A B Cmi„ Cmax макс. Нм ввод данных макс. Ibfft ввод данных Артикул Тип. 2000 1500 смещенная 1:4 3/4 1 88 131 100 150 580 430 2,9 2653265 DVI-20Z 2800 2050 смещенная 1:5,5 3/4 1 106 146 100 150 550 410 3,9 2653273 DVI-28Z я а м я р п 0 0 5 0 0 0 2 3/4 1 88 131 73 152 580 430 3,0 2653249 DVI-20L 2800 2050 прямая 1:5,5 3/4 1 106 146 83 199 550 410 4,1 2653257 DVI-28L ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ: Описание Артикул Тип. Z-образная реакционная опора со смещением для модели DVI20 1,100 2653281 RZ-DVI20 L-образная реакционная опора для модели DVI20, 1" 1,200 2653303 RL-DVI20 Запасной квадрат 1" для DVI20 0,300 2653346 E-VKT-DVI20 Z-образная реакционная опора со смещением для модели DVI28 1,500 2653311 RZ-DVI28 L-образная реакционная опора для модели DVI28, 1" 1,700 2653338 RL-DVI28 Запасной квадрат 1" включая кольцо для DVI28 0,500 2670526 E-VKR-DVI28
