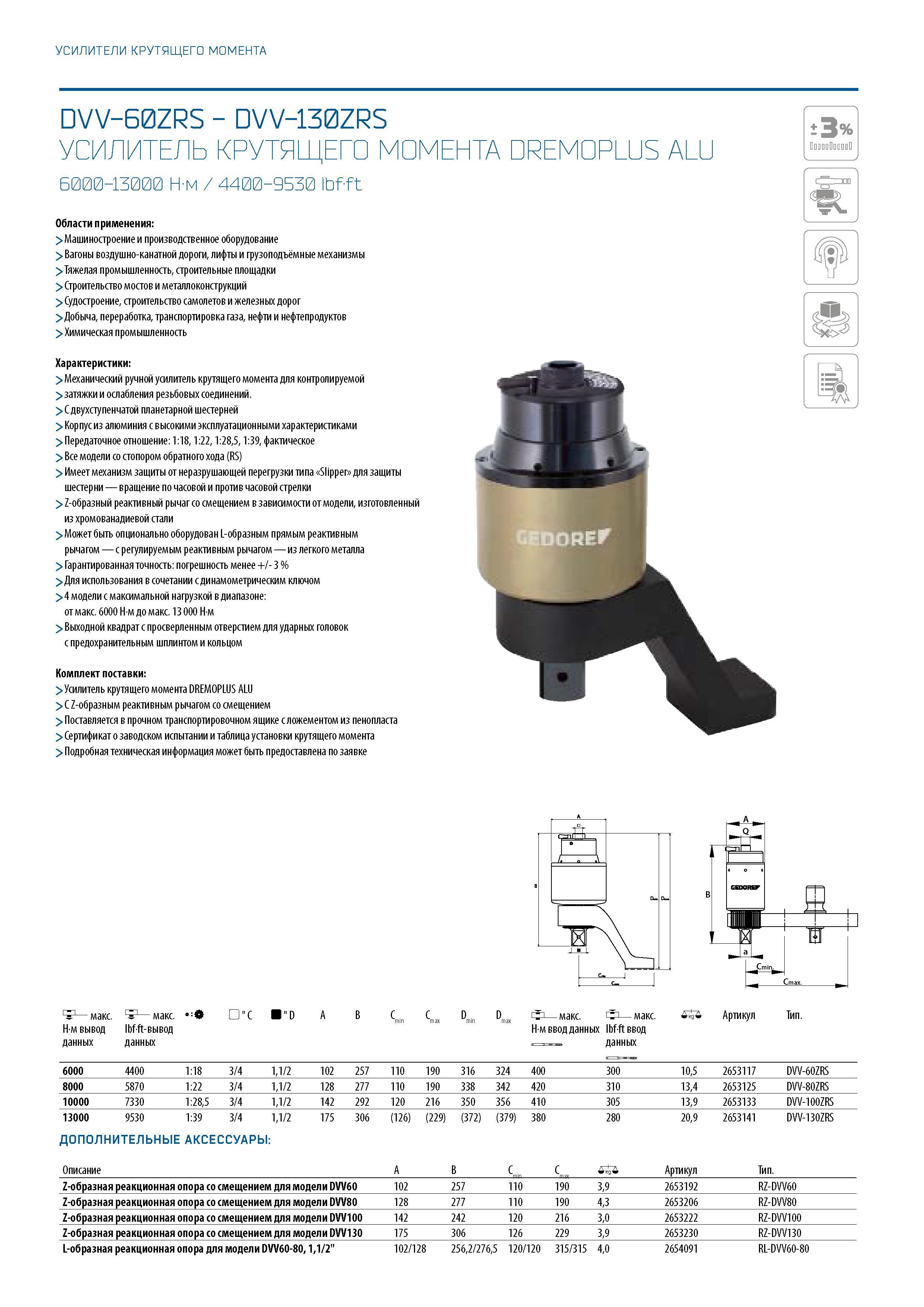

УСИЛИТЕЛИ КРУТЯЩЕГО МОМЕНТА DVV-60ZRS - DVV-130ZRS УСИЛИТЕЛЬ КРУТЯЩЕГО МОМЕНТА DREMOPLUS ALU 6000-13000 Н-м / 4400-9530 ibf-ft Области применения: > Машиностроение и производственное оборудование > Вагоны воздушно-канатной дороги, лифты и грузоподъёмные механизмы > Тяжелая промышленность, строительные площадки > Строительство мостов и металлоконструкций > Судостроение, строительство самолетов и железных дорог > Добыча, переработка, транспортировка газа, нефти и нефтепродуктов > Химическая промышленность Характеристики: > Механический ручной усилитель крутящего момента для контролируемой > затяжки и ослабления резьбовых соединений. > С двухступенчатой планетарной шестерней > Корпус из алюминия с высокими эксплуатационными характеристиками > Передаточное отношение: 1:18, 1:22, 1:28,5, 1:39, фактическое > Все модели со стопором обратного хода (RS) > Имеет механизм защиты от неразрушающей перегрузки типа Slipper для защиты шестерни вращение по часовой и против часовой стрелки > Z-образный реактивный рычаг со смещением в зависимости от модели, изготовленный из хромованадиевой стали > Может быть опционально оборудован L-образным прямым реактивным рычагом с регулируемым реактивным рычагом из легкого металла > Гарантированная точность: погрешность менее +/- 3 % > Для использования в сочетании с динамометрическим ключом > 4 модели с максимальной нагрузкой в диапазоне: от макс. 6000 Нм до макс. 13 000 Нм > Выходной квадрат с просверленным отверстием для ударных головок с предохранительным шплинтом и кольцом Комплект поставки: > Усилитель крутящего момента DREMOPLUS ALU > С Z-образным реактивным рычагом со смещением > Поставляется в прочном транспортировочном ящике с ложементом из пенопласта > Сертификат о заводском испытании и таблица установки крутящего момента > Подробная техническая информация может быть предоставлена по заявке ±3% ошиОишО макс. Нм вывод данных макс. lbfft-вывод данных g □ " C " D макс. макс. Н м ввод данных Ibfft ввод данных 6000 4400 1:18 3/4 1,1/2 102 257 110 190 316 324 400 300 10,5 2653117 DVV-60ZRS 8000 5870 1:22 3/4 1,1/2 128 277 110 190 338 342 420 310 13,4 2653125 DVV-80ZRS 10000 7330 1:28,5 3/4 1,1/2 142 292 120 216 350 356 410 305 13,9 2653133 DVV-100ZRS 13000 9530 1:39 3/4 1,1/2 175 306 (126) (229) (372) (379) 380 280 20,9 2653141 DVV-130ZRS ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ: Описание A B C . C Артикул Тип. Z-образная реакционная опора со смещением для модели DVV60 102 257 110 190 3,9 2653192 RZ-DVV60 Z-образная реакционная опора со смещением для модели DVV80 128 277 110 190 4,3 2653206 RZ-DVV80 Z-образная реакционная опора со смещением для модели DVV100 142 242 120 216 3,0 2653222 RZ-DVV100 Z-образная реакционная опора со смещением для модели DVV130 175 306 126 229 3,9 2653230 RZ-DVV130 L-образная реакционная опора для модели DVV60-80, 1,1/2" 102/128 256,2/276,5 120/120 315/315 4,0 2654091 RL-DVV60-80 A C C D D max
