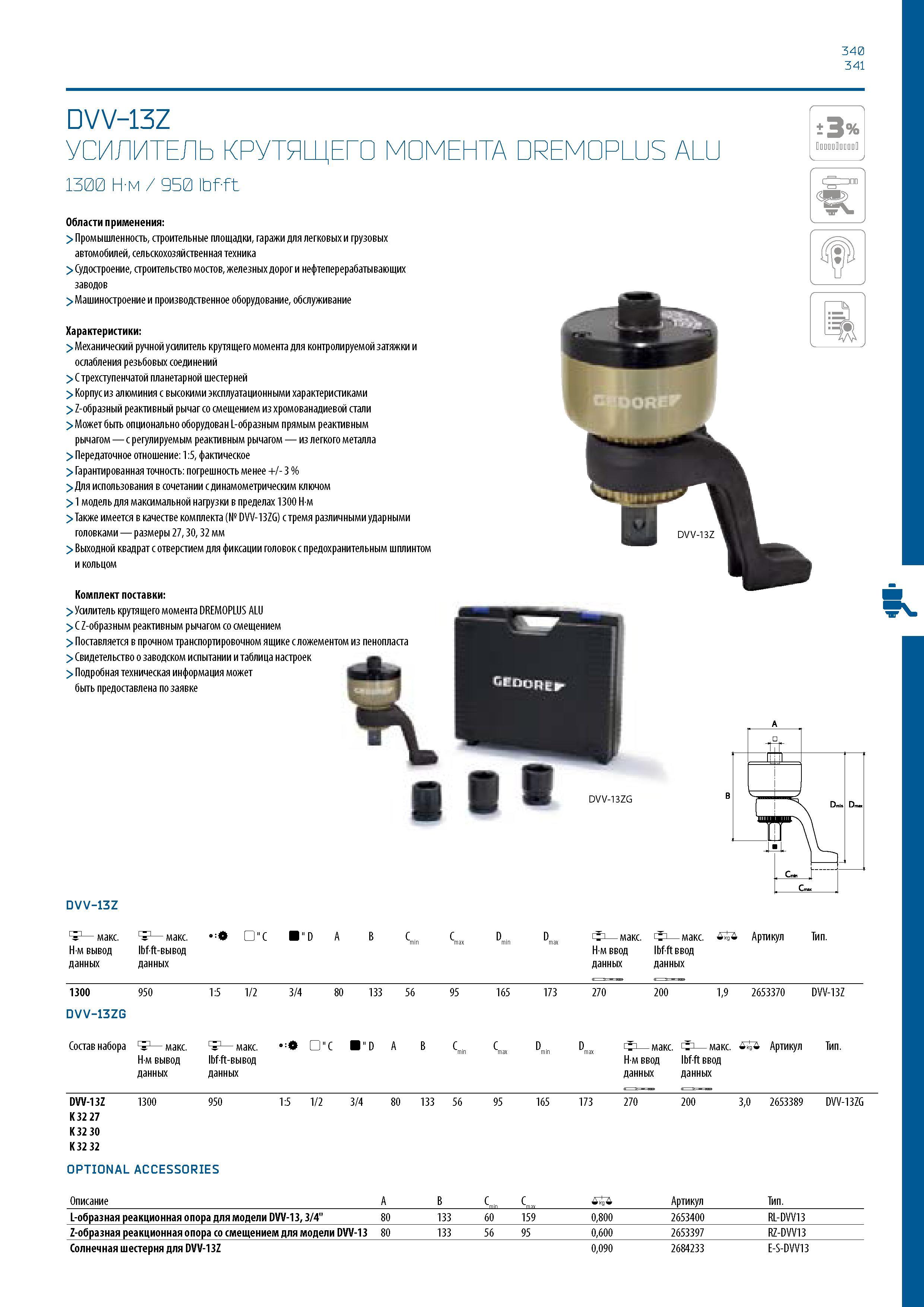

340 341 DVV-13Z УСИЛИТЕЛЬ КРУТЯЩЕГО МОМЕНТА DREMOPLUS ALU 1300 Н-м / 950 Ibfft Области применения: > Промышленность, строительные площадки, гаражи для легковых и грузовых автомобилей, сельскохозяйственная техника > Судостроение, строительство мостов, железных дорог и нефтеперерабатывающих заводов > Машиностроение и производственное оборудование, обслуживание Характеристики: > Механический ручной усилитель крутящего момента для контролируемой затяжки и ослабления резьбовых соединений > С трехступенчатой планетарной шестерней > Корпус из алюминия с высокими эксплуатационными характеристиками > Z-образный реактивный рычаг со смещением из хромованадиевой стали > Может быть опционально оборудован L-образным прямым реактивным рычагом с регулируемым реактивным рычагом из легкого металла > Передаточное отношение: 1:5, фактическое > Гарантированная точность: погрешность менее +/- 3 % > Для использования в сочетании с динамометрическим ключом > 1 модель для максимальной нагрузки в пределах 1300 Нм > Также имеется в качестве комплекта (№ DVV-13ZG) с тремя различными ударными головками размеры 27, 30, 32 мм > Выходной квадрат с отверстием для фиксации головок с предохранительным шплинтом и кольцом Комплект поставки: > Усилитель крутящего момента DREMOPLUS ALU > С Z-образным реактивным рычагом со смещением > Поставляется в прочном транспортировочном ящике с ложементом из пенопласта > Свидетельство о заводском испытании и таблица настроек > Подробная техническая информация может быть предоставлена по заявке DVV-13Z макс. Нм вывод данных макс. lbfft-вывод данных g □ " C " DA B Cmir C i max Dmin D max макс. Нм ввод данных макс. 0 Ibfft ввод данных Артикул Тип. 1300 950 1:5 1/2 3/4 80 133 56 95 165 173 270 200 1,9 2653370 DVV-13Z DVV-13ZG Состав набора макс. Нм вывод данных макс. lbfft-вывод данных g □ " C " D A B Cmi„ C max Dmin Dmax макс. макс. Нм ввод Ibfft ввод данных данных Артикул Тип. DVV-13Z K 32 27 K 32 30 K 32 32 1300 950 1:5 1/2 3/4 80 133 56 95 165 173 270 200 3,0 2653389 DVV-13ZG OPTIONAL ACCESSORIES Описание A B C i C Артикул Тип. L-образная реакционная опора для модели DVV-13, 3/4" 80 133 60 159 0,800 2653400 RL-DVV13 Z-образная реакционная опора со смещением для модели DVV-13 80 133 56 95 0,600 2653397 RZ-DVV13 Солнечная шестерня для DVV-13Z 0,090 2684233 E-S-DVV13 DVV-13ZG
