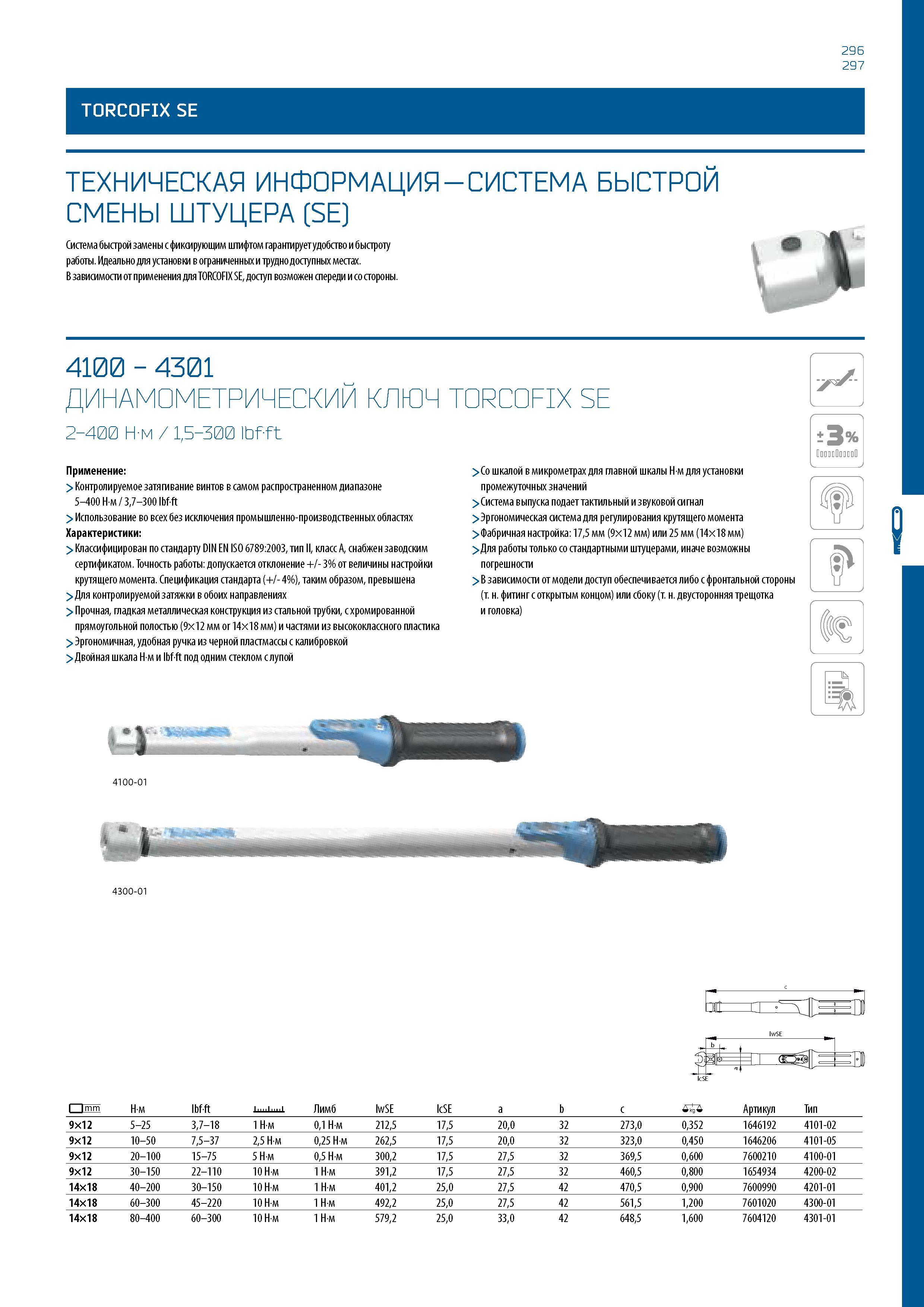

296 297 TORCOFIX SE ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ - СИСТЕМА БЫСТРОЙ СМЕНЫ ШТУЦЕРА (SE) Система быстрой замены с фиксирующим штифтом гарантирует удобство и быстроту работы. Идеально для установки в ограниченных и трудно доступных местах. В зависимости от применения для TORCOFIX SE, доступ возможен спереди и со стороны. 4100 - 4301 ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ TORCOFIX SE 2-400 Н-м / 1,5-300 Ibfft Применение: > Контролируемое затягивание винтов в самом распространенном диапазоне 5-400 Нм / 3,7-300 Ibfft > Использование во всех без исключения промышленно-производственных областях Характеристики: > Классифицирован по стандарту DIN EN ISO 6789:2003, тип II, класс А, снабжен заводским сертификатом. Точность работы: допускается отклонение +/- 3% от величины настройки крутящего момента. Спецификация стандарта (+/- 4%), таким образом, превышена > Для контролируемой затяжки в обоих направлениях > Прочная, гладкая металлическая конструкция из стальной трубки, с хромированной прямоугольной полостью (9x12 мм or 14x18 мм) и частями из высококлассного пластика > Эргономичная, удобная ручка из черной пластмассы с калибровкой > Двойная шкала Нм и Ibfft под одним стеклом с лупой > Со шкалой в микрометрах для главной шкалы Нм для установки промежуточных значений > Система выпуска подает тактильный и звуковой сигнал >Эргономическая система для регулирования крутящего момента > Фабричная настройка: 17,5 мм (9x12 мм) или 25 мм (14x18 мм) > Для работы только со стандартными штуцерами, иначе возможны погрешности > В зависимости от модели доступ обеспечивается либо с фронтальной стороны (т. н. фитинг с открытым концом) или сбоку (т. н. двусторонняя трещотка и головка) 3% г> т 4100-01 4300-01 1 Imm Нм Ibfft Лимб IwSE IcSE a b c Артикул Тип 9x12 5-25 3,7-18 1 Нм 0,1 Нм 212,5 17,5 20,0 32 273,0 0,352 1646192 4101-02 9x12 10-50 7,5-37 2,5 Нм 0,25 Нм 262,5 17,5 20,0 32 323,0 0,450 1646206 4101-05 9x12 20-100 15-75 5 Нм 0,5 Нм 300,2 17,5 27,5 32 369,5 0,600 7600210 4100-01 9x12 30-150 22-110 10 Нм 1 Нм 391,2 17,5 27,5 32 460,5 0,800 1654934 4200-02 14x18 40-200 30-150 10 Нм 1 Нм 401,2 25,0 27,5 42 470,5 0,900 7600990 4201-01 14x18 60-300 45-220 10 Нм 1 Нм 492,2 25,0 27,5 42 561,5 1,200 7601020 4300-01 14x18 80-400 60-300 10 Нм 1 Нм 579,2 25,0 33,0 42 648,5 1,600 7604120 4301-01 IcSE
