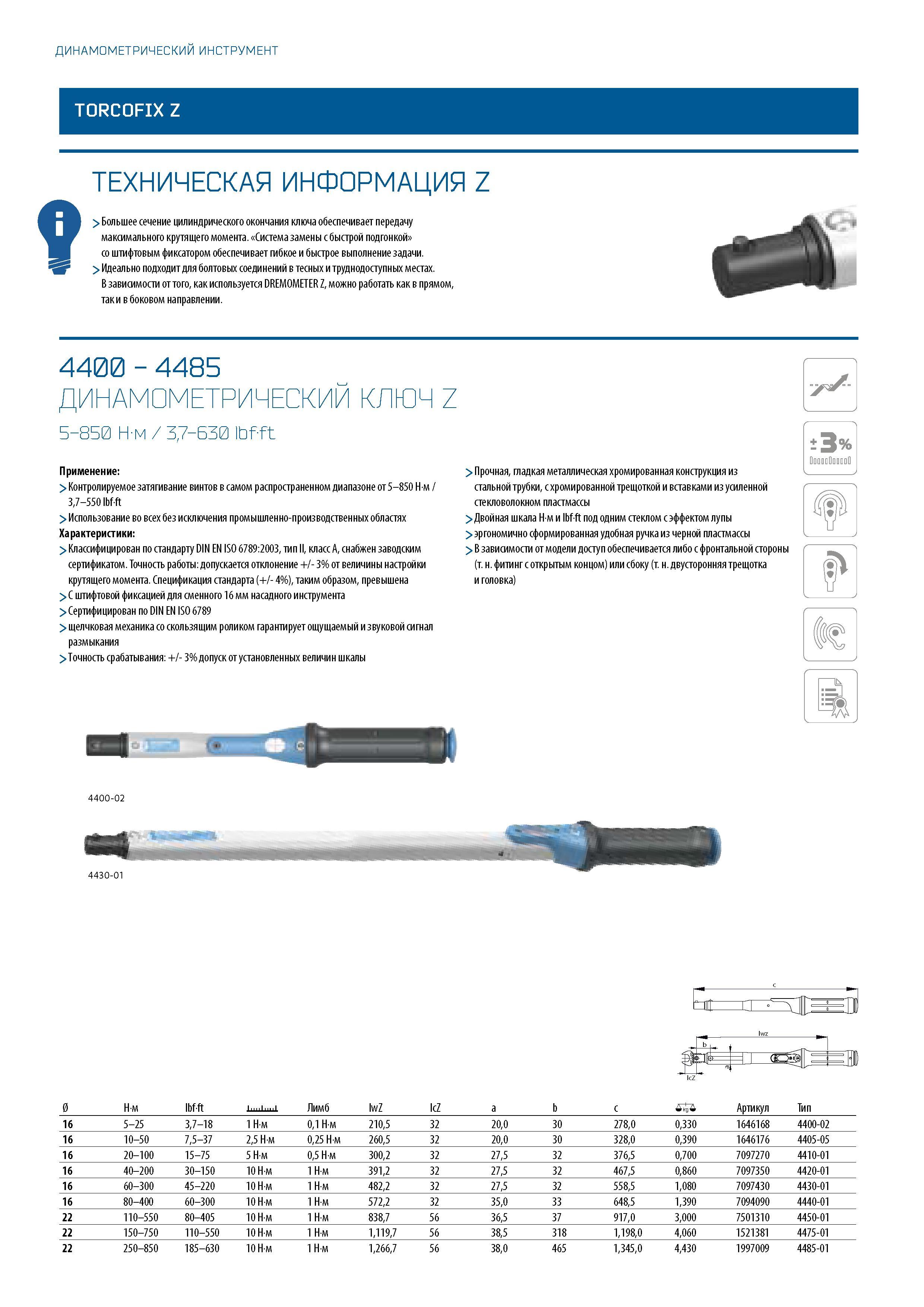

ДИНАМОМЕТРИЧЕСКИЙ ИНСТРУМЕНТ TORCOFIX Z ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ Z > Большее сечение цилиндрического окончания ключа обеспечивает передачу максимального крутящего момента. Система замены с быстрой подгонкой со штифтовым фиксатором обеспечивает гибкое и быстрое выполнение задачи. > Идеально подходит для болтовых соединений в тесных и труднодоступных местах. В зависимости от того, как используется DREMOMETER Z, можно работать как в прямом, так и в боковом направлении. 4400 - 4485 ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ Z 5-850 Н-м / 3,7-630 Ibfft Применение: > Контролируемое затягивание винтов в самом распространенном диапазоне от 5-850 Нм / 3,7-550 Ibfft > Использование во всех без исключения промышленно-производственных областях Характеристики: > Классифицирован по стандарту DIN EN ISO 6789:2003, тип II, класс А, снабжен заводским сертификатом. Точность работы: допускается отклонение +/- 3% от величины настройки крутящего момента. Спецификация стандарта (+/- 4%), таким образом, превышена > C штифтовой фиксацией для сменного 16 мм насадного инструмента > Сертифицирован по DIN EN ISO 6789 > щелчковая механика со скользящим роликом гарантирует ощущаемый и звуковой сигнал размыкания > Tочность срабатывания: +/- 3% допуск от установленных величин шкалы > Прочная, гладкая металлическая хромированная конструкция из стальной трубки, с хромированной трещоткой и вставками из усиленной стекловолокном пластмассы > Двойная шкала Нм и Ibfft под одним стеклом с эффектом лупы > эргономично сформированная удобная ручка из черной пластмассы > В зависимости от модели доступ обеспечивается либо с фронтальной стороны (т. н. фитинг с открытым концом) или сбоку (т. н. двусторонняя трещотка и головка) г> 4400-02 4430-01 0 Нм Ibfft Лимб IwZ IcZ a b c Артикул Тип 16 5-25 3,7-18 1 Нм 0,1 Нм 210,5 32 20,0 30 278,0 0,330 1646168 4400-02 16 10-50 7,5-37 2,5 Нм 0,25 Нм 260,5 32 20,0 30 328,0 0,390 1646176 4405-05 16 20-100 15-75 5 Нм 0,5 Нм 300,2 32 27,5 32 376,5 0,700 7097270 4410-01 16 40-200 30-150 10 Нм 1 Нм 391,2 32 27,5 32 467,5 0,860 7097350 4420-01 16 60-300 45-220 10 Нм 1 Нм 482,2 32 27,5 32 558,5 1,080 7097430 4430-01 16 80-400 60-300 10 Нм 1 Нм 572,2 32 35,0 33 648,5 1,390 7094090 4440-01 22 110-550 80-405 10 Нм 1 Нм 838,7 56 36,5 37 917,0 3,000 7501310 4450-01 22 150-750 110-550 10 Нм 1 Нм 1,119,7 56 38,5 318 1,198,0 4,060 1521381 4475-01 22 250-850 185-630 10 Нм 1 Нм 1,266,7 56 38,0 465 1,345,0 4,430 1997009 4485-01
