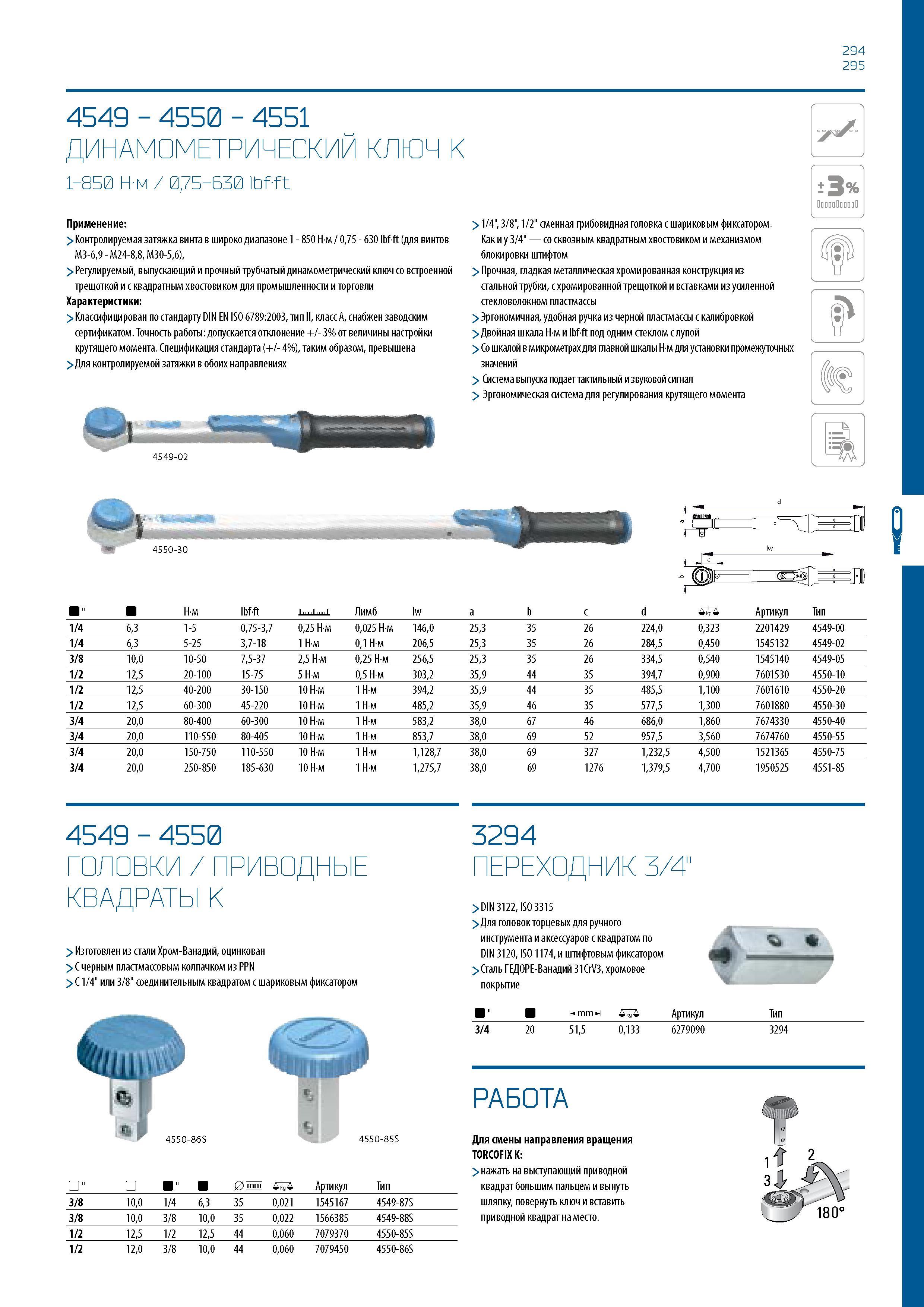

294 295 4549 - 4550 - 4551 ДИНАМОМЕТРИЧЕСКИЙ КЛЮЧ K 1-850 Н-м / 0,75-630 lbf-ft Применение: > Контролируемая затяжка винта в широко диапазоне 1 - 850 Н м / 0,75 - 630 lbf-ft (для винтов M3-6,9 - M24-8,8, M30-5,6), > Регулируемый, выпускающий и прочный трубчатый динамометрический ключ со встроенной трещоткой и с квадратным хвостовиком для промышленности и торговли Характеристики: > Классифицирован по стандарту DIN EN ISO 6789:2003, тип II, класс А, снабжен заводским сертификатом. Точность работы: допускается отклонение +/- 3% от величины настройки крутящего момента. Спецификация стандарта (+/- 4%), таким образом, превышена > Для контролируемой затяжки в обоих направлениях +3% IoddoDcdooC > 1/4", 3/8", 1/2" сменная грибовидная головка с шариковым фиксатором. Как и у 3/4" со сквозным квадратным хвостовиком и механизмом блокировки штифтом > Прочная, гладкая металлическая хромированная конструкция из стальной трубки, с хромированной трещоткой и вставками из усиленной стекловолокном пластмассы > Эргономичная, удобная ручка из черной пластмассы с калибровкой > Двойная шкала Н м и lbf-ft под одним стеклом с лупой > Со шкалой в микрометрах для главной шкалы Нм для установки промежуточных значений > Система выпуска подает тактильный и звуковой сигнал > Эргономическая система для регулирования крутящего момента 4549 - 4550 ГОЛОВКИ / ПРИВОДНЫЕ КВАДРАТЫ K > Изготовлен из стали Хром-Ванадий, оцинкован > C черным пластмассовым колпачком из PPN > C 1/4" или 3/8" соединительным квадратом с шариковым фиксатором 3294 ПЕРЕХОДНИК 3/4" > DIN 3122, ISO 3315 > Для головок торцевых для ручного инструмента и аксессуаров с квадратом по DIN 3120, ISO 1174, и штифтовым фиксатором > Сталь ГЕДОРЕ-Ванадий 31CrV3, хромовое покрытие " 4550-30 Нм lbf-ft Лимб lw a b c d lw ttl = 3" 1 ССЗЧ9 ' | ' pi) Артикул Тип 1/4 6,3 1-5 0,75-3,7 0,25 Нм 0,025 Нм 146,0 25,3 35 26 224,0 0,323 2201429 4549-00 1/4 6,3 5-25 3,7-18 1 Нм 0,1 Нм 206,5 25,3 35 26 284,5 0,450 1545132 4549-02 3/8 10,0 10-50 7,5-37 2,5 Нм 0,25 Нм 256,5 25,3 35 26 334,5 0,540 1545140 4549-05 1/2 12,5 20-100 15-75 5 Нм 0,5 Нм 303,2 35,9 44 35 394,7 0,900 7601530 4550-10 1/2 12,5 40-200 30-150 10 Нм 1 Нм 394,2 35,9 44 35 485,5 1,100 7601610 4550-20 1/2 12,5 60-300 45-220 10 Нм 1 Нм 485,2 35,9 46 35 577,5 1,300 7601880 4550-30 3/4 20,0 80-400 60-300 10 Нм 1 Нм 583,2 38,0 67 46 686,0 1,860 7674330 4550-40 3/4 20,0 110-550 80-405 10 Нм 1 Нм 853,7 38,0 69 52 957,5 3,560 7674760 4550-55 3/4 20,0 150-750 110-550 10 Нм 1 Нм 1,128,7 38,0 69 327 1,232,5 4,500 1521365 4550-75 3/4 20,0 250-850 185-630 10 Нм 1 Нм 1,275,7 38,0 69 1276 1,379,5 4,700 1950525 4551-85 " Артикул Тип 3/4 51,5 0,133 6279090 3294 4550-86S □ " □ " 0 mm Артикул Тип 3/8 10,0 1/4 6,3 35 0,021 1545167 4549-87S 3/8 10,0 3/8 10,0 35 0,022 1566385 4549-88S 1/2 12,5 1/2 12,5 44 0,060 7079370 4550-85S 1/2 12,0 3/8 10,0 44 0,060 7079450 4550-86S РАБОТА Для смены направления вращения TORCOFIX K: > нажать на выступающий приводной квадрат большим пальцем и вынуть шляпку, повернуть ключ и вставить приводной квадрат на место. if ,k 180° 4549-02 20
