492 Каталог DEREK 2017 Режущий инструмент и оснастка инструментальная для станков Стр.H19

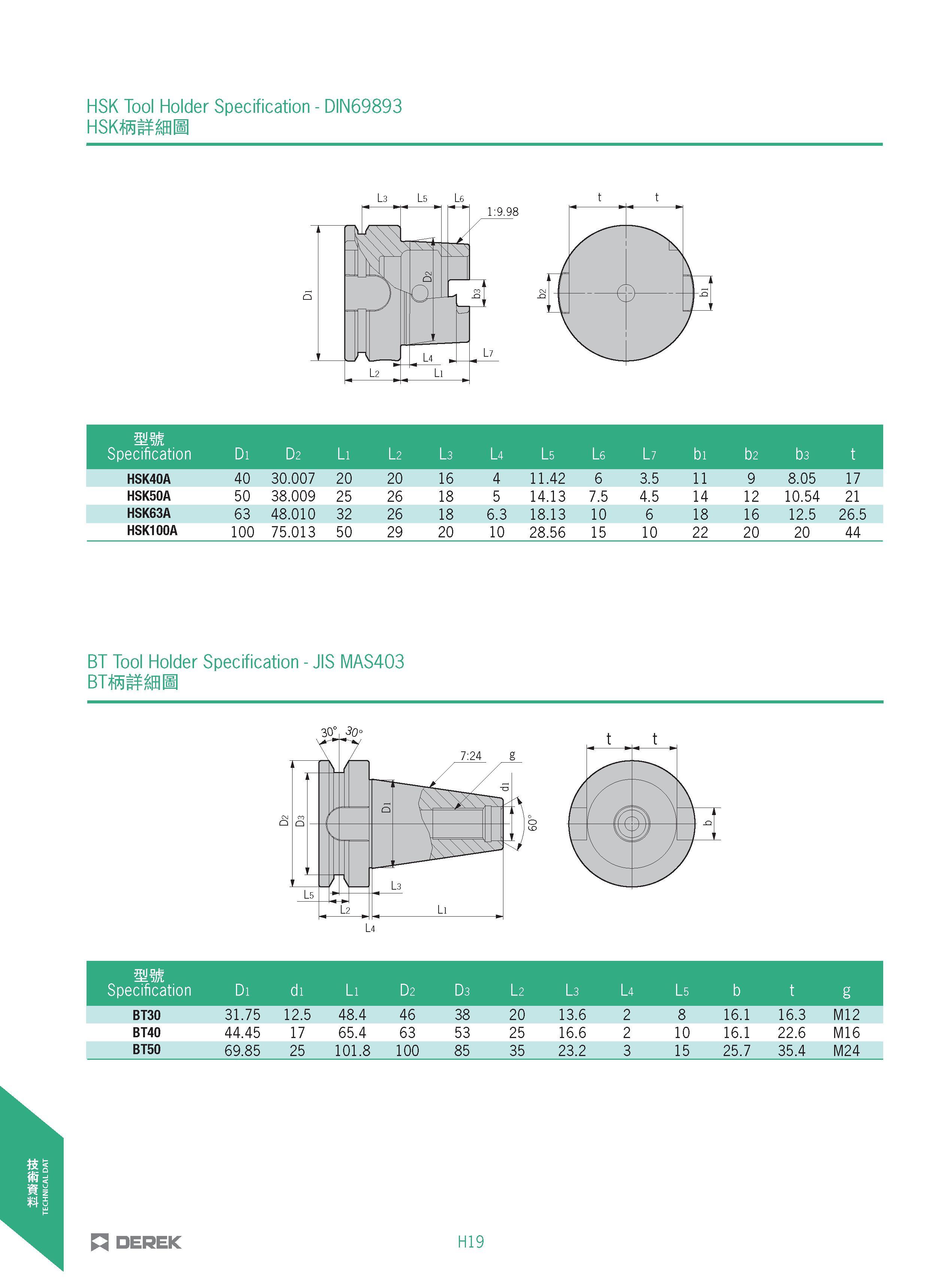

492 HSK Tool Holder Specification - DIN69893 Hsmmmm mm Specification Di D2 Li l 2 l 3 L4 l 5 l 6 ll bi b2 b3 t HSK40A 40 30 007 20 20 16 4 11 42 6 3 Каталог DEREK 2017 Инструмент металлорежущий и станочная оснастка Фрезы концевые твердосплавные и с режущими сменными пластинами Резцы Державки Расточные головки Стр. H19

Каталог DEREK 2017 Инструмент и оснастка для станков Стр. H19 0492 Lab2u

HSK Tool Holder Specification - DIN69893 Hsmmmm mm Specification Di D2 Li l 2 l 3 L4 l 5 l 6 ll bi b2 b3 t HSK40A 40 30.007 20 20 16 4 11.42 6 3.5 11 9 8.05 17 HSK50A 50 38.009 25 26 18 5 14.13 7.5 4.5 14 12 10.54 21 HSK63A 63 48.010 32 26 18 6.3 18.13 10 6 18 16 12.5 26.5 HSK100A 100 75.013 50 29 20 10 28.56 15 10 22 20 20 44 BT Tool Holder Specification - JIS MAS403 Bjmmm mm Specification Di di Li D2 D3 L2 L3 L4 L5 b t g BT30 31.75 12.5 48.4 46 38 20 13.6 2 8 16.1 16.3 M12 BT40 44.45 17 65.4 63 53 25 16.6 2 10 16.1 22.6 M16 BT50 69.85 25 101.8 100 85 35 23.2 3 15 25.7 35.4 M24 n DEREK H19
