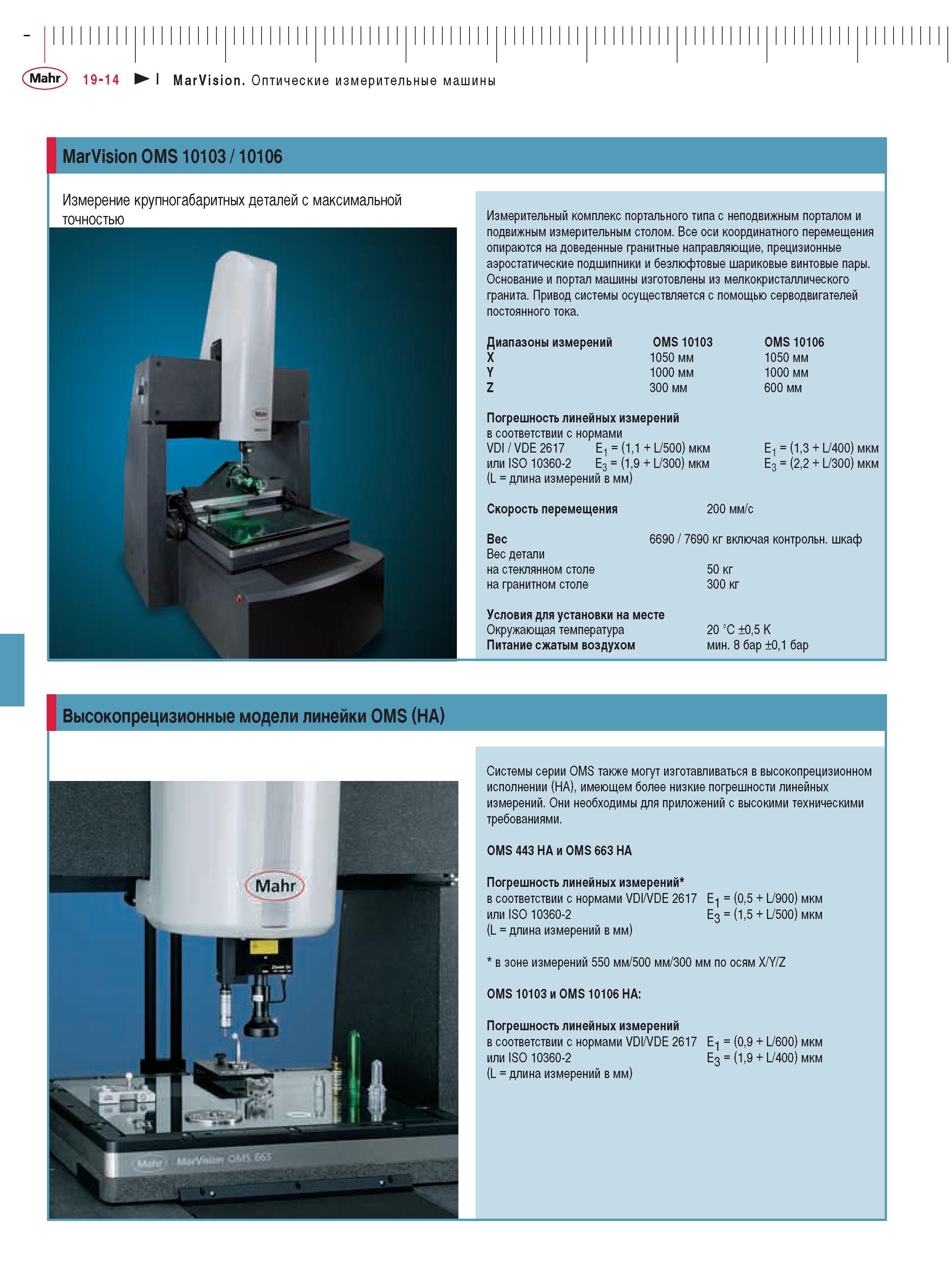

Измерительный комплекс портального типа с неподвижным порталом и подвижным измерительным столом Все оси координатного перемещения опираются на доведенные гранитные направляющие прецизионные аэростатические подшипники и безлюфтовые шариковые винтовые пары. Основание и портал машины изготовлены из мелкокристаллического гранита. Привод системы осуществляется с помощью серводвигателей постоянного тока. Диапазоны измерений X Y Z OMS 10103 1050 мм 1000 мм 300 мм OMS 10106 1050 мм 1000 мм 600 мм Погрешность линейных измерений в соответствии с нормами VDI VDE 2617 Е- (11 L 500) мкм или ISO 10360-2 E3 (19 1 300) мкм (L длина измерений в мм) Ei (13 L 400) мкм Е3 (22 L 300) мкм Скорость перемещения Вес Вес детали на стеклянном столе на гранитном столе 200 мм с 6690 7690 кг включая контрольн. шкаф Условия для установки на месте Окружающая температура Питание сжатым воздухом 50 кг 300 кг 20 С 05 K мин. 8 бар 01 бар Высокопрецизионные модели линейки OMS (HA) Системы серии OMS также могут изготавливаться в высокопрецизионном исполнении (HA) имеющем более низкие погрешности линейных измерений. Они необходимы для приложений с высокими техническими требованиями. OMS 443 HA и OMS 663 HA Погрешность линейных измерений в соответствии с нормами VDI VDE 2617 E1 (05 L 900) мкм или ISO 10360-2 E3 (15 L 500) мкм (L длина измерений в мм) в зоне измерений 550 мм 500 мм 300 мм по осям X Y Z OMS 10103 и OMS 10106 HA Погрешность линейных измерений в соответствии с нормами VDI VDE 2617 или ISO 10360-2 (L длина измерений в мм) (09 L 600) мкм (19 L 400) мкм MarVision OMS 10103 10106 Измерение крупногабаритных деталей с максимальной точностью
